Câblage et configuration de l'écran

Câblage de l'écran

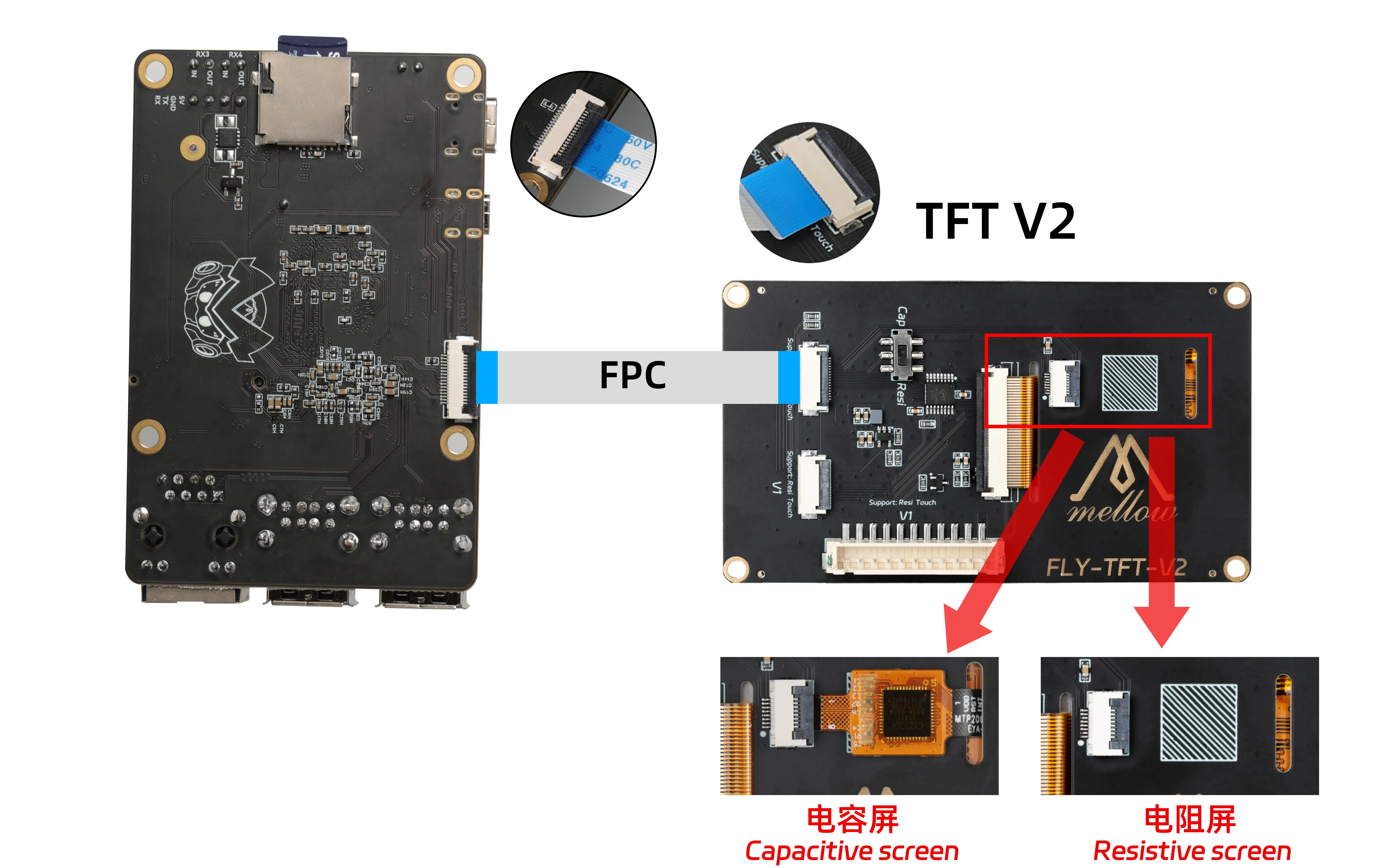

Câblage de l'écran TFT-V2

Câblage de l'écran TFT à résistance

prompt

• Le paquet de l'écran TFT inclut deux câbles FPC, un est 14P (étroit) et l'autre est 16P (large)
• Le 16P (large) doit être utilisé pour l'écran TFT !!!
• Pour un écran résistif, basculer le commutateur au dos de l'écran en position Resi, sinon l'écran tactile ne fonctionnera pas
• Pour un écran capacitif, basculer le commutateur au dos de l'écran en position Cap, sinon l'écran tactile ne fonctionnera pas

1. Câblage de l'écran TFT résistif FLY-Pi V3


Câblage HDMI

Câblage HDMI

1. Câblage de l'écran FLY-HDMI-LCD5

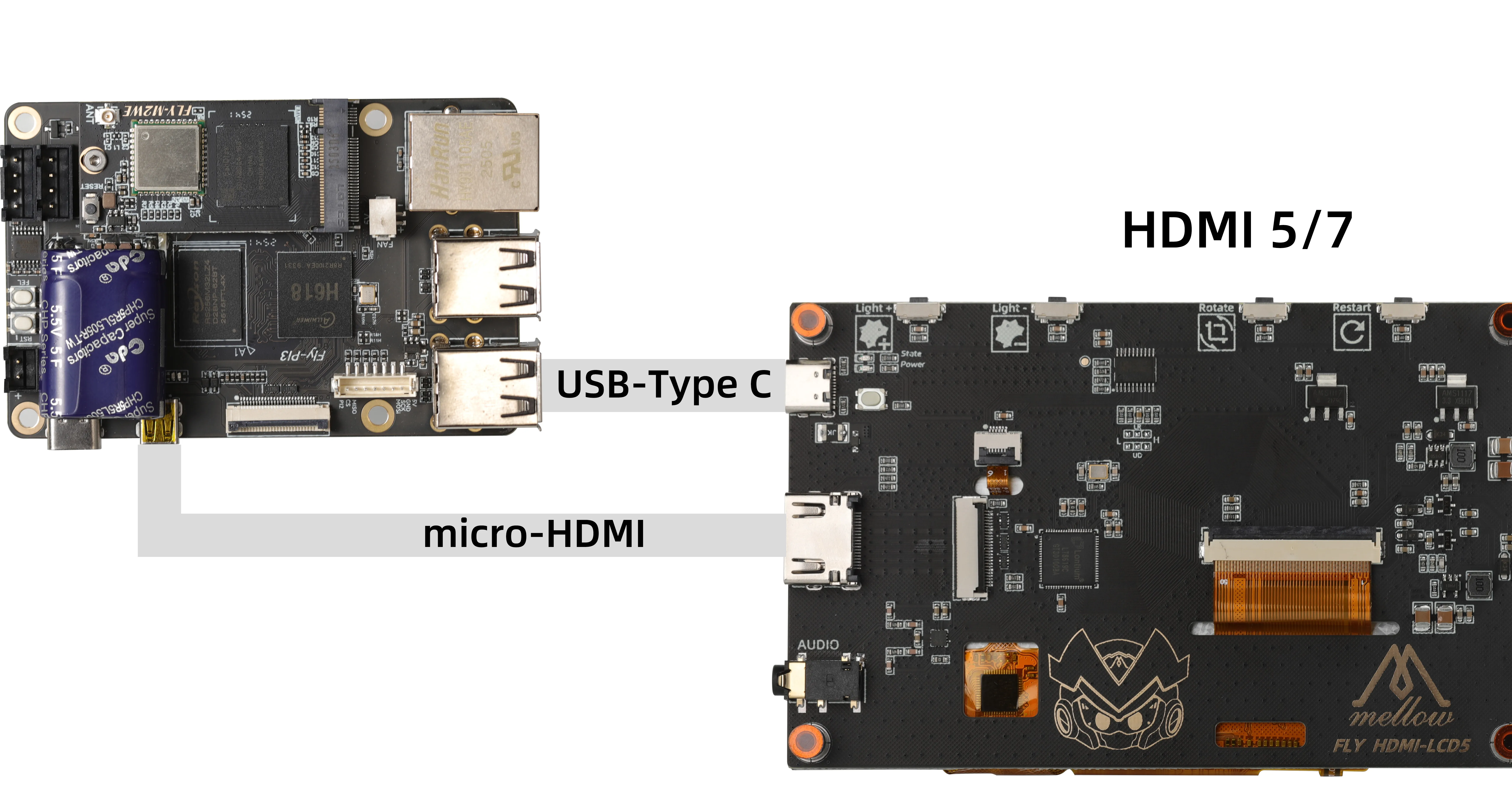

Méthode de câblage 1

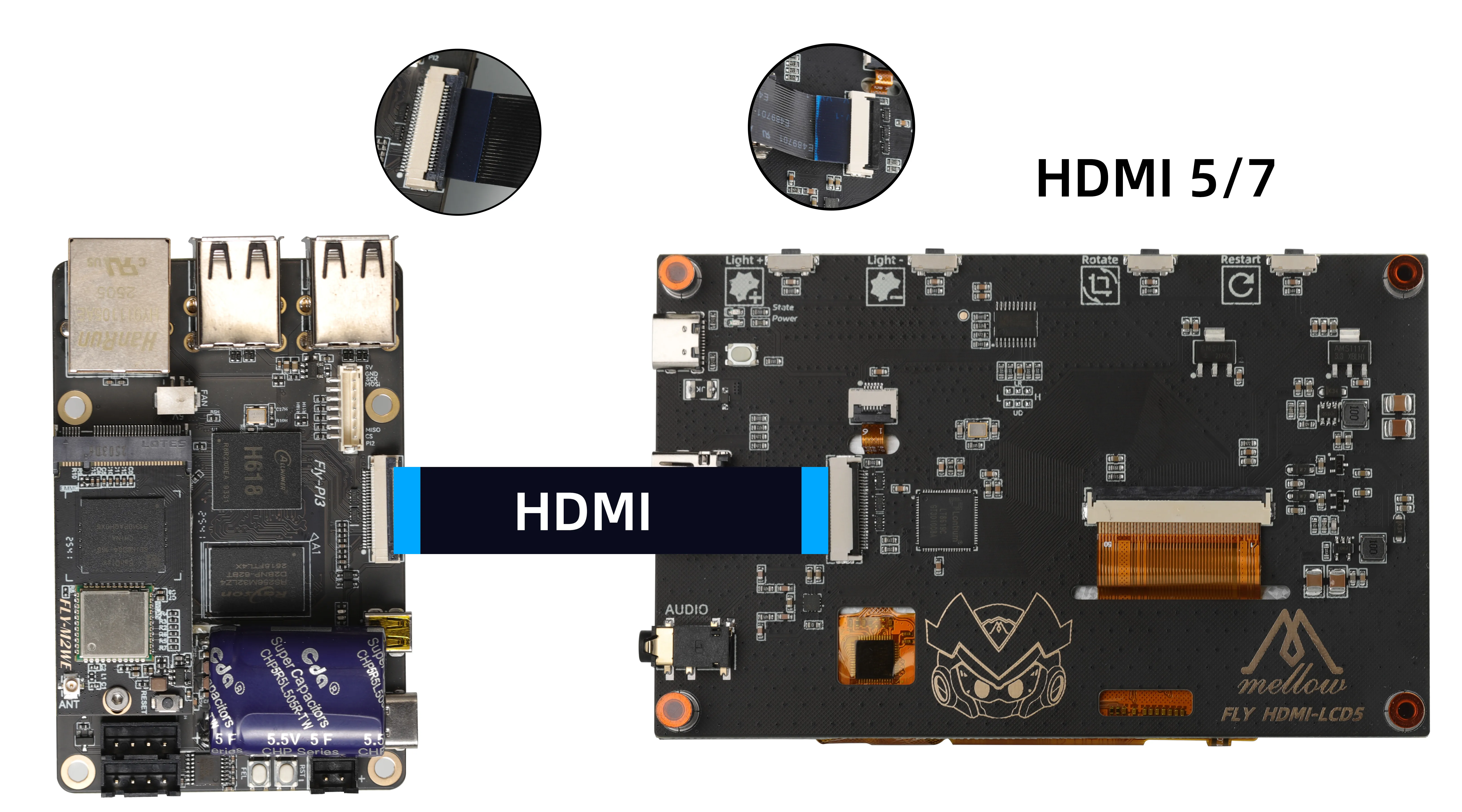

Méthode de câblage 2

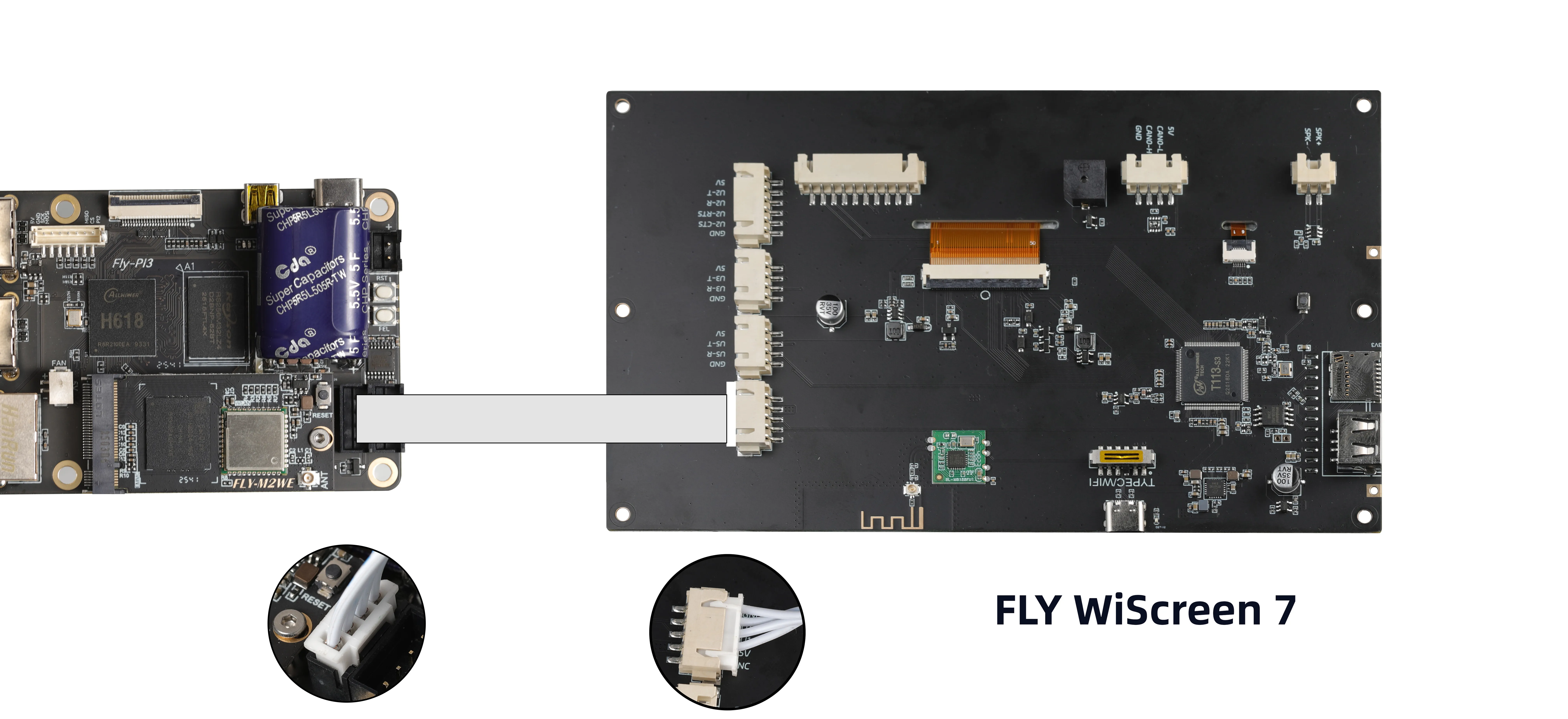

Câblage de l'écran série

Câblage de l'écran série

---

Configuration de l'écran

Configuration de l'écran sous FLYOS-FAST

Configuration de l'écran sous FLYOS-FAST

1. Ouvrir l'adresse IP de l'appareil dans un navigateur, par exemple : http://192.168.6.110/

   Dans fluidd, décochez comme indiqué sur l'image : Masquer les fichiers et dossiers.

   Dans mainsail, cochez comme indiqué sur l'image : Afficher les fichiers cachés.

2. Vous pouvez maintenant voir le dossier .flyos-config, entrez dans ce dossier et trouvez le fichier sys-config.conf.

3. Ouvrez le fichier sys-config.conf, modifiez les paramètres souhaités, puis enregistrez et fermez.

Configuration de l'écran TFT résistif

• Vous devez modifier la valeur après screen= en fly-tft-v2-r
• Vous devez changer klipper_screen=0 en klipper_screen=1
• Voici un exemple après modification :

screen=fly-tft-v2-r

• Et

klipper_screen=1

Configuration de l'écran TFT capacitif

• Vous devez modifier la valeur après screen= en fly-tft-v2-c
• Vous devez changer klipper_screen=0 en klipper_screen=1
• Voici un exemple après modification :

screen=fly-tft-v2-c

• Et

klipper_screen=1

Configuration de l'écran HDMI

• Vous devez modifier la valeur après screen= en hdmi
• Vous devez changer klipper_screen=0 en klipper_screen=1
• Voici un exemple après modification :

screen=hdmi

• Et

klipper_screen=1

Configuration de l'écran série

• Vous devez modifier la valeur après moon2uart= de 0 à 1
• Vous devez changer klipper_screen=1 en klipper_screen=0
• Voici un exemple après modification :

moon2uart=1
