Câblage et configuration de l'écran

Câblage de l'écran

prompt

L'emballage de l'écran TFT contient deux câbles FPC, un câble 14P (étroit) et un câble 16P (large)
Veuillez impérativement utiliser le câble 16P (large) pour le lite2.1 !!!

Ouvrez l'adresse IP de l'appareil dans un navigateur, par exemple : http://192.168.6.110/

Pour fluidd, comme indiqué dans l'image ci-dessous : décochez -> Filtrer les fichiers et dossiers cachés.

Pour mainsail, comme indiqué dans l'image ci-dessous : cochez -> Afficher les fichiers cachés.

Vous pourrez alors voir le dossier .flyos-config. Entrez dans ce dossier et trouvez le fichier sys-config.conf.

Ouvrez le fichier sys-config.conf et modifiez les paramètres nécessaires, puis enregistrez -> fermez.

note

Pour un écran HDMI, veuillez configurer : hdmi. Veuillez noter qu'il ne doit pas y avoir d'espace après le signe = !!!
Pour un écran résistif, veuillez configurer : fly-tft-v2-r. Veuillez noter qu'il ne doit pas y avoir d'espace après le signe = !!!. Vérifiez que le commutateur à l'arrière de l'écran est en position Resi.
Pour un écran capacitif, veuillez configurer : fly-tft-v2-c. Veuillez noter qu'il ne doit pas y avoir d'espace après le signe = !!!. Vérifiez que le commutateur à l'arrière de l'écran est en position cap.
Pour klipper_screen, veuillez configurer : 1. Veuillez noter qu'il ne doit pas y avoir d'espace après le signe = !!!.
Remarque : Le format des paramètres dans le fichier sys-config.conf est key=value. Il est strictement interdit de modifier ce format, sinon les paramètres ne prendront pas effet !!!

Une fois les modifications enregistrées, redémarrez le système pour que les paramètres prennent effet.

Information

Connectez l'ordinateur hôte au WiFi et obtenez son adresse IP. Ensuite, dans un navigateur, saisissez IP+:9999 pour accéder à FLY TOOLS et configurer l'écran.
Par exemple, si l'adresse IP de votre ordinateur hôte est 192.168.6.110, vous devez saisir 192.168.6.110:9999 dans le navigateur.

Pour le lite2.1, connectez-vous à l'ordinateur hôte via SSH, puis exécutez la commande suivante :

sudo sed -i 's/^board=.*$/board=fly-lite2.1/' /boot/FlyOS-Env.txt

Redémarrez le système.
Ouvrez FLY TOOLS et suivez les étapes indiquées dans l'image ci-dessous pour activer Klipper Screen, sélectionner le modèle d'écran, puis cliquez sur le bouton rose en bas à droite Enregistrer la configuration. Redémarrez l'ordinateur hôte pour que les paramètres prennent effet !

note

Pour un écran résistif, sélectionnez : fly-tft-v2-r. Vérifiez que le commutateur à l'arrière de l'écran est en position Resi.
Pour un écran capacitif, sélectionnez : fly-tft-v2-c. Vérifiez que le commutateur à l'arrière de l'écran est en position Cap.

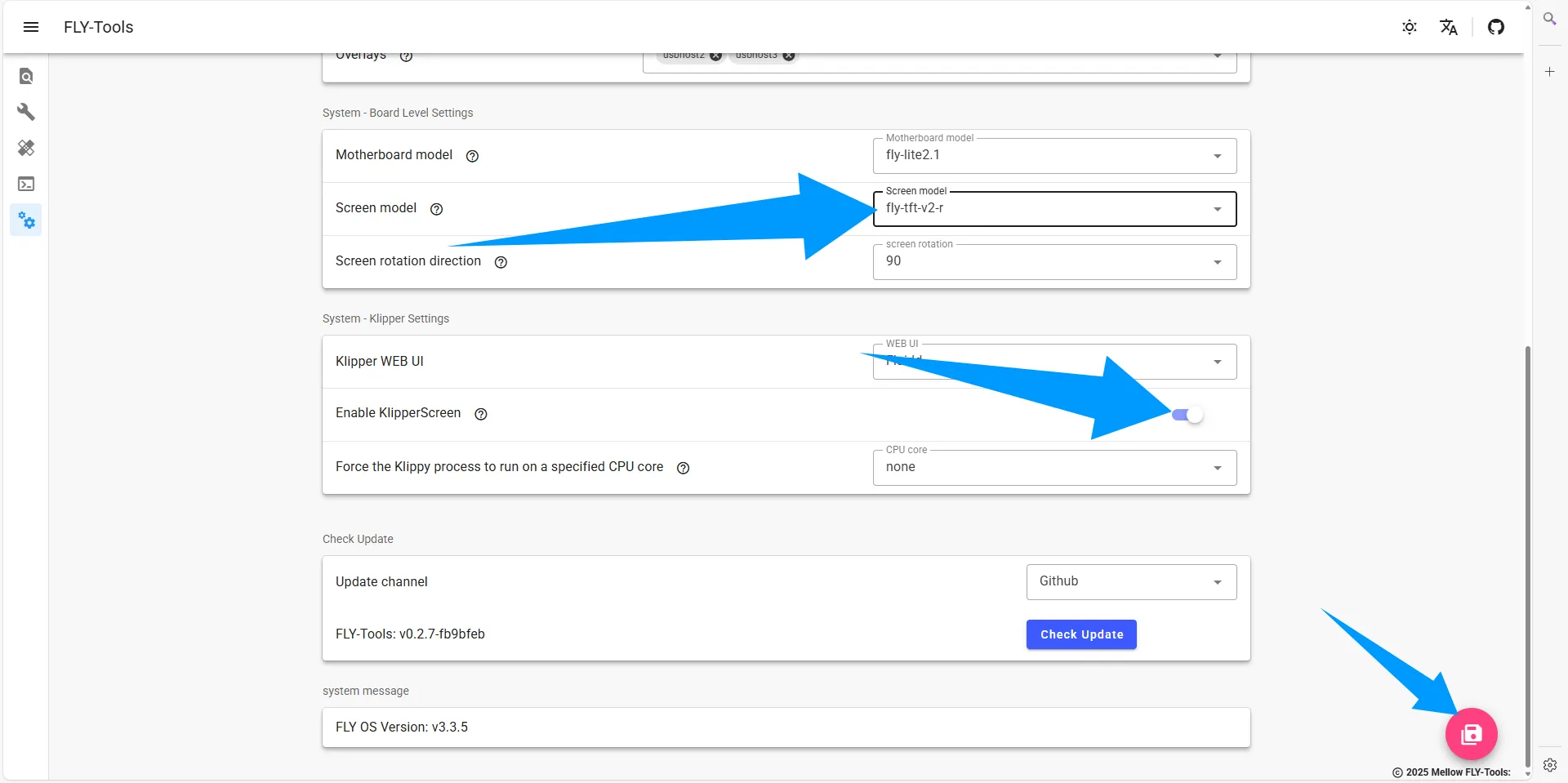

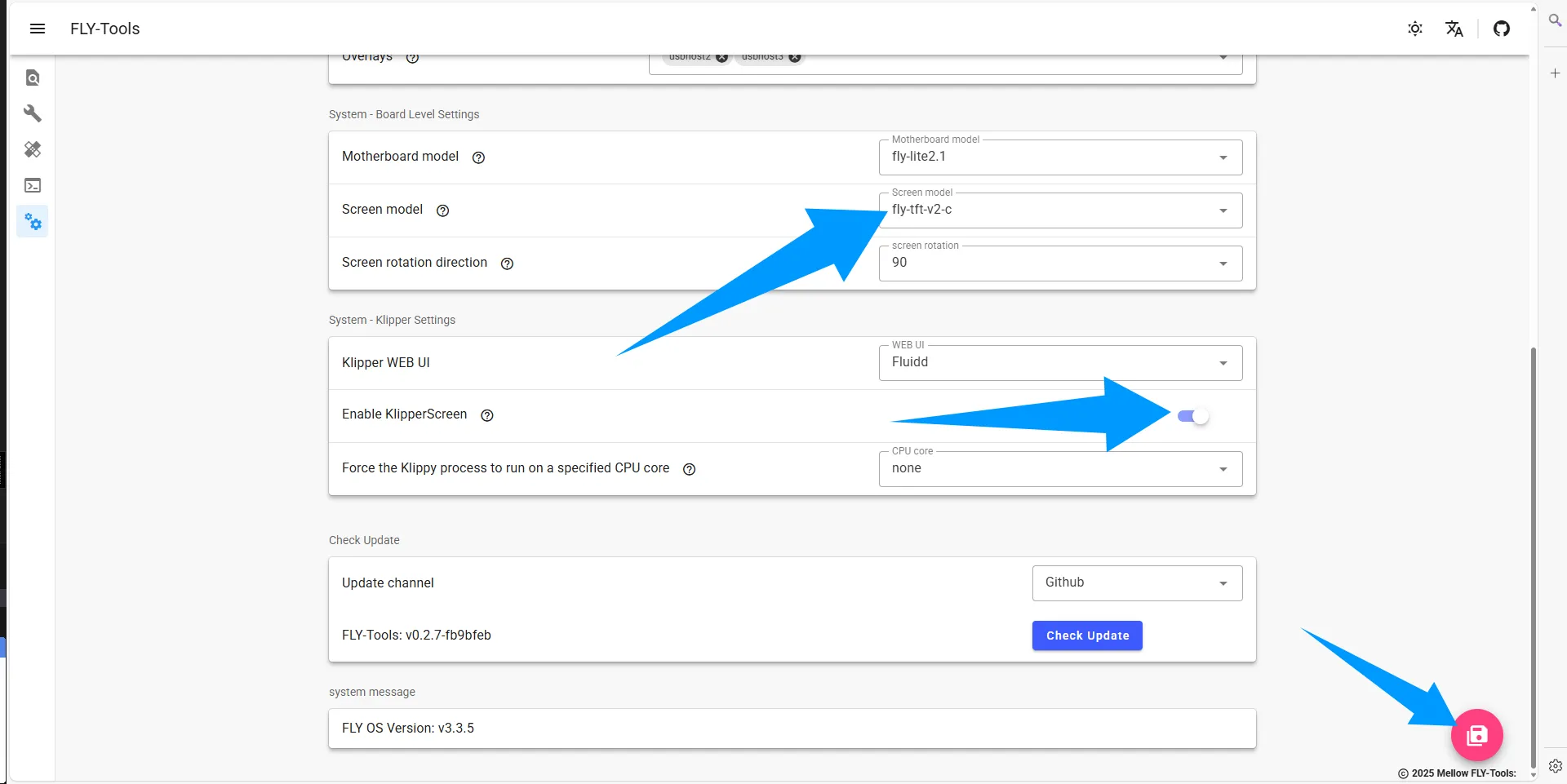

`Écran résistif` :	`Écran capacitif`:

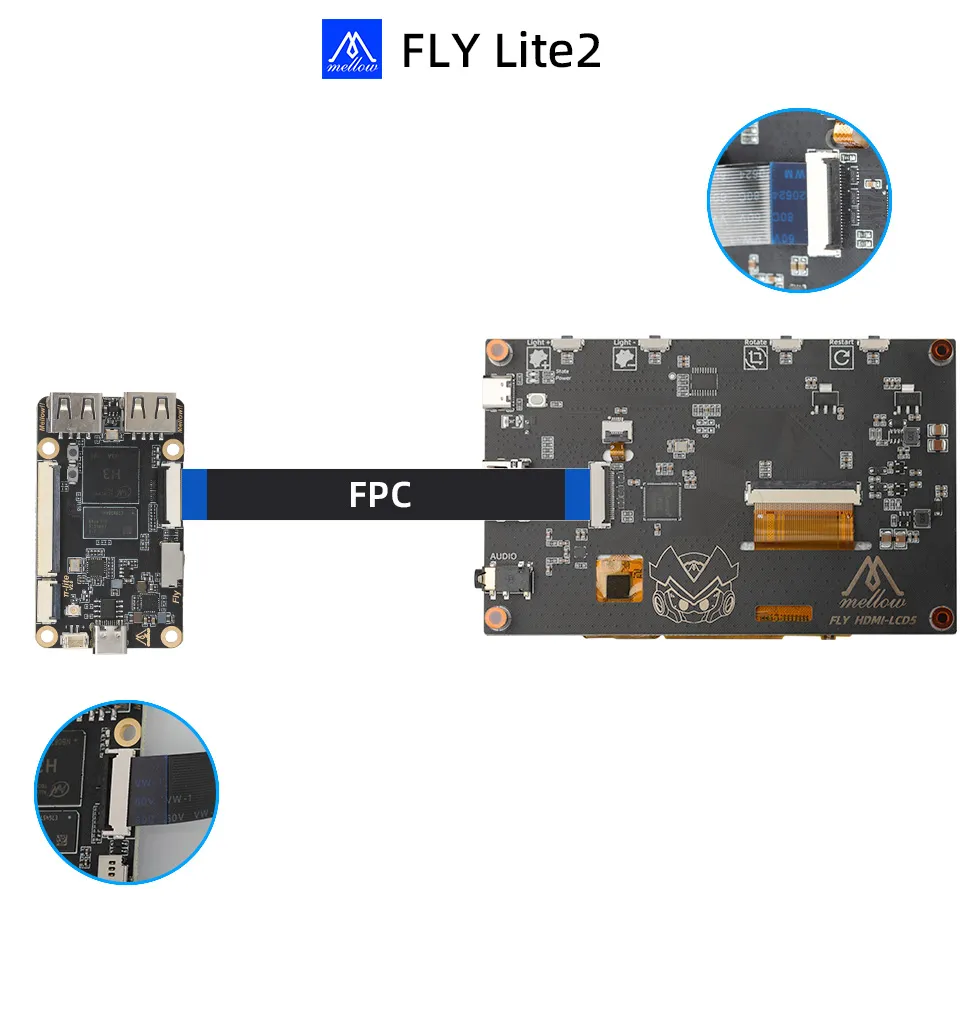

`Écran HDMI` :

Une fois la configuration enregistrée, redémarrez l'ordinateur hôte pour que les paramètres prennent effet !
