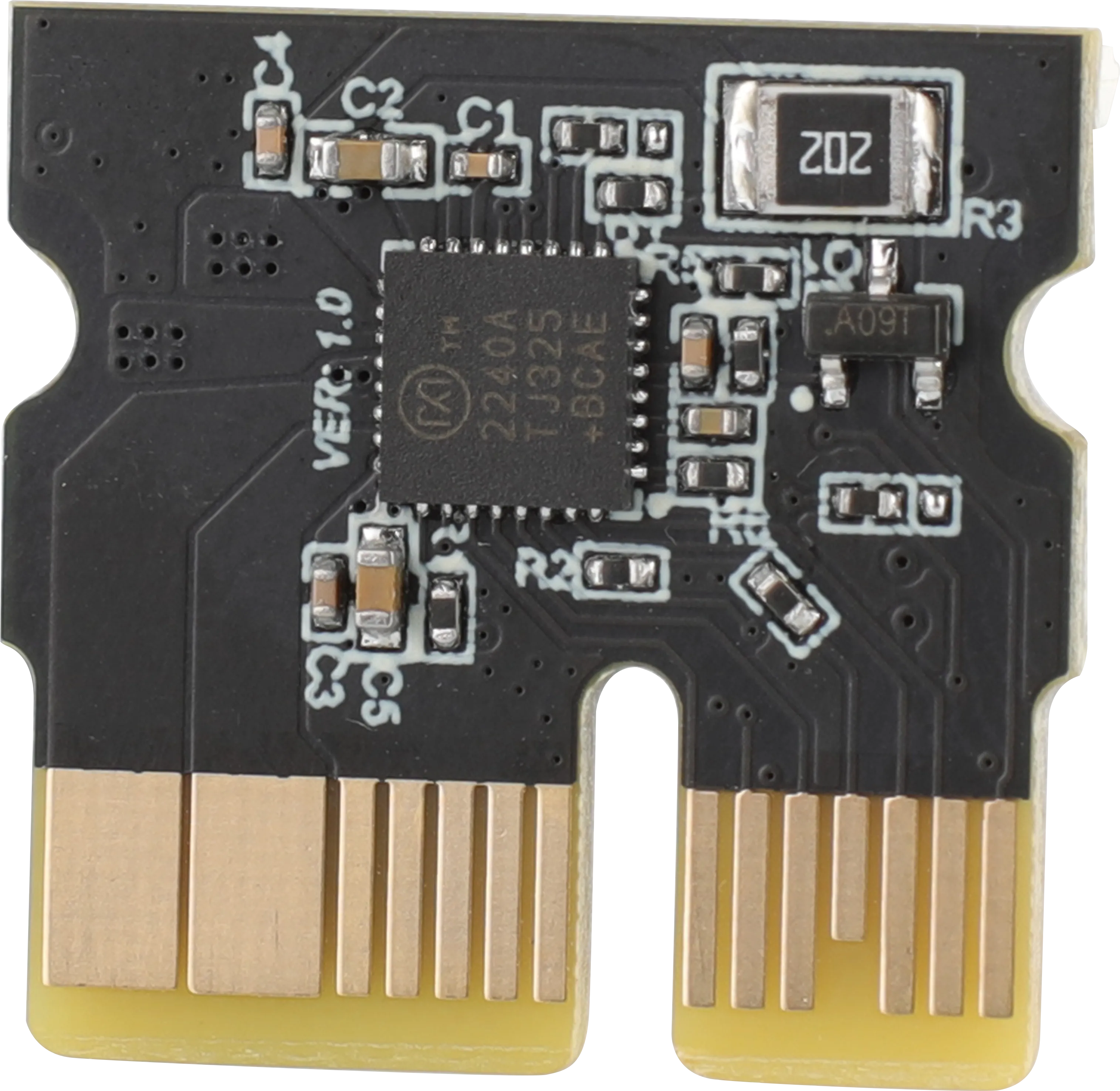

TP 2240

TMC-2240

  • Tension d'entrée : 12V-36V
  • Compatible avec : firmware Klipper/RRF
  • Mode de commande pris en charge : TMC : SPI
  • Détection de température intégrée
  • Entrée analogique générale protégée et diagnostiquée
  • Capteur de courant sans perte entièrement intégré (ICS)
  • Interface pas à pas/direction avec interpolation microPlyer
  • Protection contre les courts-circuits, verrouillage sous tension, protection contre la surchauffe du circuit (arrêt thermique)
  • Support de détection de charge de moteur sans capteur haute précision stallGuard2
  • Intégration de stallGuard2 et stallGuard4 pour la détection de charge de moteur sans capteur
  • Combinaison sans vibration StealthChop et SpreadCycle, résolvant le problème de saut du moteur aux points de vitesse de commutation.
  • Puissance plus élevée, moins de chaleur. (Supporte une tension plus élevée, 3,0AMAX, convient à des applications de impression 3D dans des domaines plus larges, et fonctionne pendant plus longtemps sans surchauffer ou se détériorer.)

Configuration de référence TP2240

dangereux
  • La résistance d'échantillonnage du pilote est rref: 12300, ne la configurez pas incorrectement
  • spi_bus et spi_software ne peuvent être choisis qu'à l'un ou l'autre

Configuration de référence en mode SPI

[tmc2240 stepper_x]
cs_pin:
spi_bus:
# spi_software_mosi_pin:
# spi_software_miso_pin:
# spi_software_sclk_pin:
run_current: 0.65 # Valeur du courant de fonctionnement du moteur
interpolate: False # Activer ou non l'interpolation de 256 micro-pas (non recommandé)
rref: 12300
stealthchop_threshold: 0 # Seuil de silence (si vous n'avez pas besoin de silence, mettez la valeur à 0)

Instructions d'utilisation des limites infinies

Astuce pour l'utilisation sans limite
  • L'utilisation sans limite nécessite l'occupation d'une sortie limitée, en général, la position de pilotage n°1 utilise IO1, la position de pilotage n°2 utilise IO2, et ainsi de suite
  • Veuillez faire attention lors de l'utilisation sans limite : ne connectez rien aux sorties limitées correspondantes
  • Certaines cartes mères FLY sont directement connectées aux broches de pilotage, veuillez vérifier si DIAG est directement connecté à la broche correspondante
Conseils d'utilisation des limites infinies
  • Pour utiliser les limites infinies avec le TP2240, il faut connecter le pont de la carte mère
  • Il faut masquer ou supprimer l'ancienne endstop_pin:, puis ajouter endstop_pin: tmc2240_stepper_x:virtual_endstop
  • Après avoir configuré diag1_pin:, le statut de la limite n'est pas activé
  • La configuration de driver_SGT: : nécessite un test pour trouver une valeur appropriée
  • Configuration de référence
[stepper_x]
# endstop_pin:
endstop_pin: tmc2240_stepper_x:virtual_endstop
homing_retract_dist: 0 # Ne pas modifier à 0 peut entraîner un échec de l'origine

[tmc2240 stepper_x]
diag1_pin: ^!
driver_SGT: 1

# Après avoir configuré, assurez-vous que le statut de la limite n'est pas activé
# Cette broche utilise souvent le préfixe "^" pour activer la résistance de tirage interne
# La sensibilité dépend de la tension de la courroie, elle doit être ajustée par vous-même
# (Assurez-vous que driver_SGTHRS est réglé à une sensibilité appropriée)
