Firmware BL

prompt

• Veuillez noter que le bootloader a déjà été flashé en usine, il n'est donc pas nécessaire de le reflasher

Entrer en mode de programmation

prompt

À droite se trouve le sauteur BOOT, à gauche se trouve le bouton RESET

• Il y a deux méthodes pour entrer en mode de programmation
• Première méthode : lorsque la carte mère est complètement débranchée, maintenez le bouton BOOT puis connectez un câble de transmission de données à la carte mère et à votre appareil
• Deuxième méthode : après avoir connecté un câble de transmission de données à la carte mère et à votre appareil, maintenez le bouton BOOT puis appuyez sur le bouton RST, relâchez ensuite le bouton RST puis relâchez le bouton BOOT


Flasher le firmware

Tutoriel de programmation sous Windows

• Firmware du bootloader pour SUPER5 PRO
  • Cliquez sur le lien de téléchargement ci-dessous
  • Loading...

À savoir

• USB3.0 peut échouer lors de la programmation, veuillez utiliser autant que possible le USB2.0 de l'ordinateur pour la programmation
• Si la programmation ne fonctionne toujours pas, veuillez utiliser un logiciel supérieur pour la programmation
• Si une erreur apparaît ci-dessous, veuillez utiliser un adaptateur USB


1. Outil de programmation Lien de téléchargement
2. Il faut télécharger SetupSTM32CubeProgrammer et pilote STM32 DFU
3. Copiez le firmware compilé précédemment (klipper.bin) ou le firmware Katapult précompilé dans n'importe quel répertoire de l'ordinateur
4. Connectez la carte mère à l'ordinateur à l'aide d'un câble Type-C, assurez-vous d'être entré en mode de programmation dfu
5. Dans STM32CubeProgrammer, sélectionnez le mode USB, actualisez et connectez-vous

6. Si aucune fenêtre d'erreur n'apparaît, la connexion est réussie.
   Avertissement

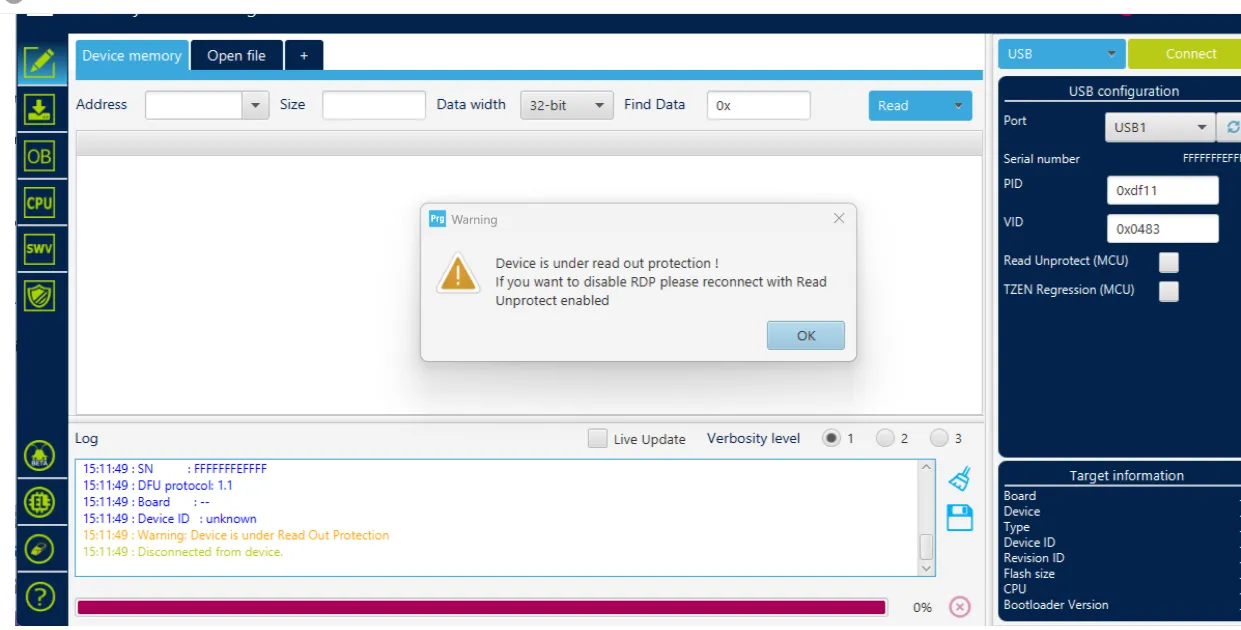

   Si le contenu affiché sur l'image ci-dessous apparaît, cela signifie qu'il y a un problème avec l'ordinateur ou le logiciel, veuillez utiliser le logiciel supérieur pour la programmation :Tutoriel de programmation du logiciel supérieur


7. Cliquez sur l'icône de téléchargement à gauche et cochez les options suivantes

8. Cliquez sur Browse indiqué par la flèche, puis sélectionnez le firmware que vous souhaitez programmer

9. Sélectionnez Start address et saisissez 0x08000000
   • Veuillez noter que si le firmware est au format HEX, veuillez ignorer cette étape !!

10. Cliquez sur Start automatic mode en bas pour commencer la programmation du firmware

11. Lorsqu'un message similaire à celui ci-dessous s'affiche, cela signifie que la programmation du firmware est terminée


Tutoriel de programmation avec l'ordinateur hôte

1. Installation de l'outil de gravure

• L'interface supérieure FLY n'a pas besoin d'exécuter l'installation de l'outil de gravure
• Si vous devez installer, veuillez noter : l'interface supérieure doit être en mesure de se connecter à Internet pour installer correctement
• Si vous avez déjà installé, vous n'avez pas besoin d'installer

sudo apt update
sudo apt install dfu-util -y

2. Exécutez la commande suivante pour vérifier si la connexion a réussi.

lsusb

• Si aucun périphérique DFU n'est détecté, essayez de réentrez en mode de gravage
• En raison des problèmes de version du système, il est possible que d'autres noms soient affichés, si 0483:df11 est affiché, cela signifie que le mode de gravage a été entré

3. Téléchargez les fichiers de firmware précompilés

• Cela contient tous les fichiers de firmware précompilés
• Veuillez noter que l'interface supérieure doit être en mesure de se connecter à Internet pour installer
• L'interface supérieure doit exécuter la commande ci-dessous pour télécharger le paquet de fichiers de firmware (si le téléchargement ne peut pas être effectué en raison de problèmes de réseau sur l'interface supérieure, veuillez contacter l'administrateur du groupe de support après-vente)

cd && git clone https://github.com/FengHua741/FLY_Katapult.git

• Si vous avez déjà téléchargé le paquet de fichiers de firmware, il est recommandé de mettre à jour le paquet de fichiers de firmware avant de poursuivre les autres opérations

cd ~/FLY_Katapult && git pull

4. Flasher le firmware

prompt

Il suffit de flasher l'un des firmwares

• Voici les commandes de mise à jour du firmware

  sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D ~/FLY_Katapult/BL/SUPER/SUPER5PRO.bin

5. Lorsque vous voyez le message File downloaded successfully indiqué sur la figure ci-dessous, le flashage est réussi



prompt

Après le flashage, la carte mère doit être complètement débranchée.
