Connexion et configuration de l'écran

Connexion de l'écran

Consignes de sécurité importantes

Lors de la connexion d'un écran HDMI avec un câble FPC, assurez-vous d'être en état Coupure de courant totale pour éviter d'endommager l'écran

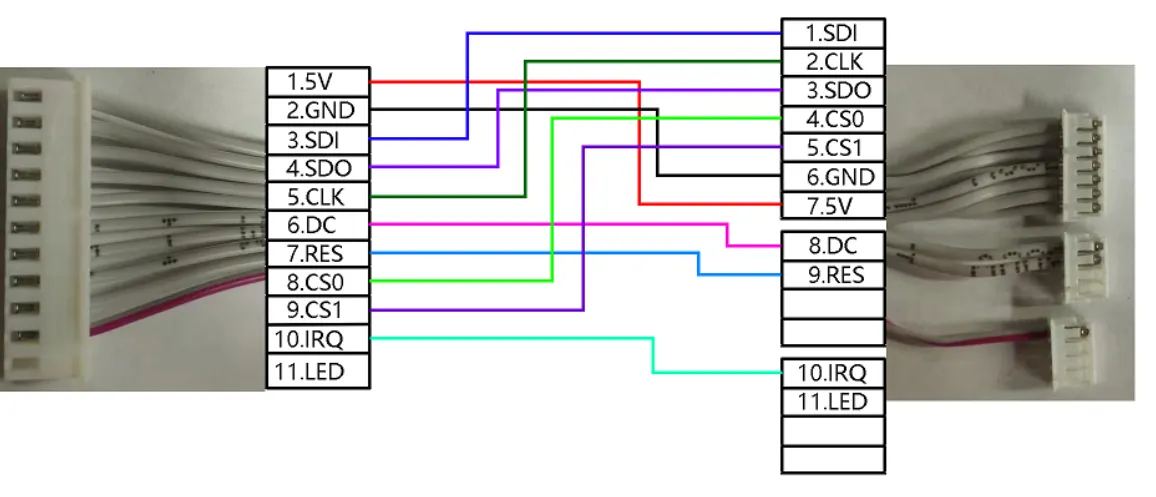

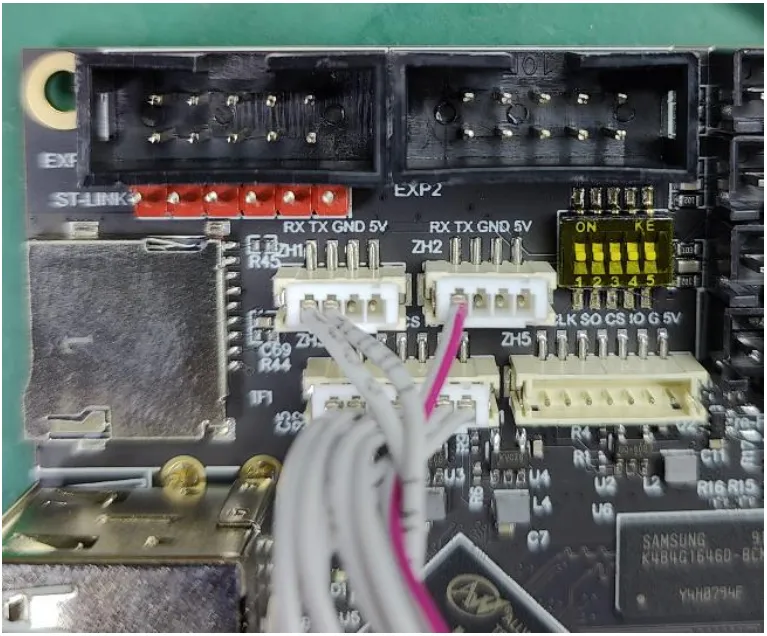

Le câblage de l'écran TFT se fait avec un faisceau de câbles. Veuillez connecter selon le schéma de câblage illustré hors tension, et vérifier le sens du connecteur pour éviter toute erreur de connexion pouvant entraîner un dysfonctionnement

Astuce

Veuillez observer l'ordre des broches du câble plat pour garantir une connexion correcte

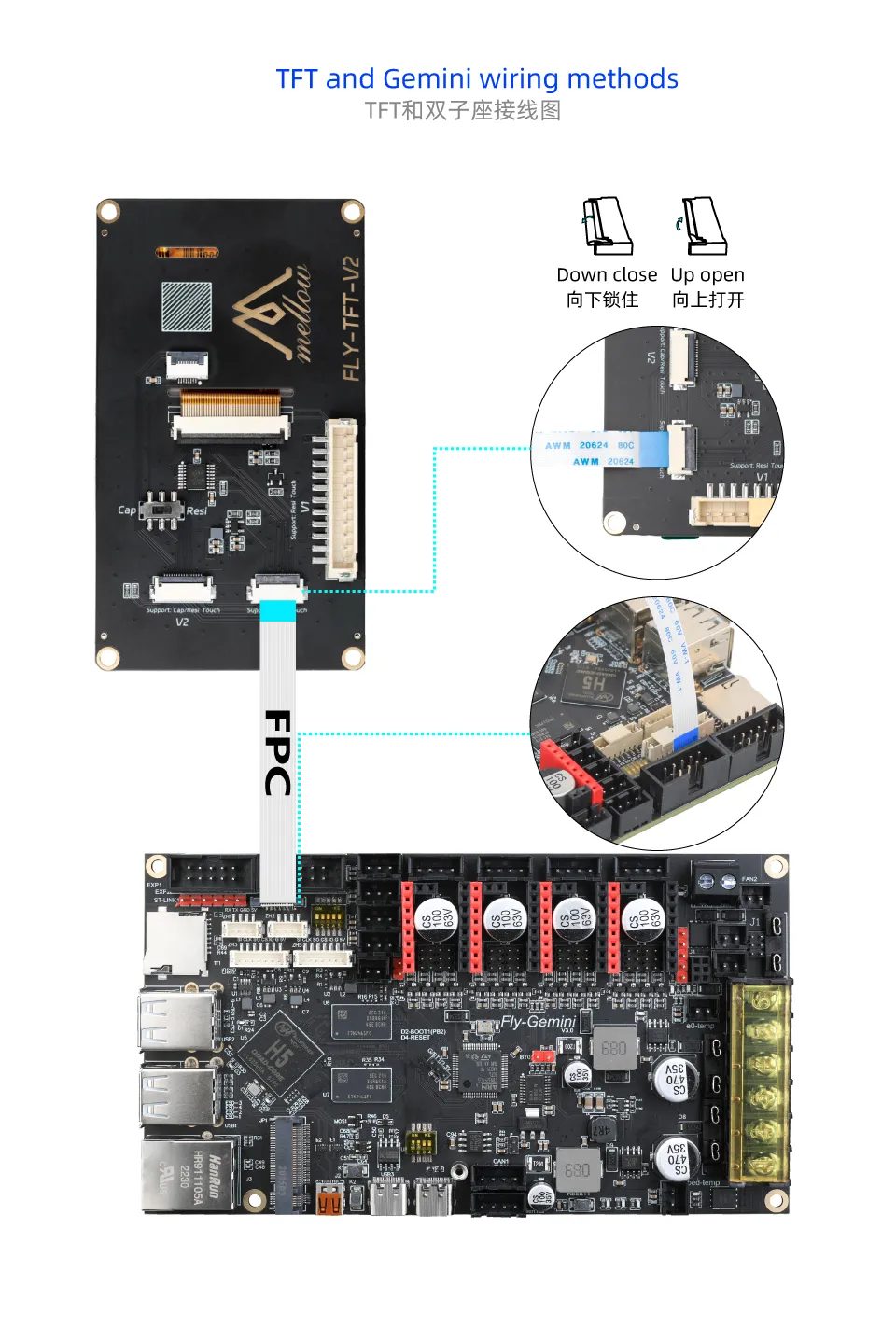

Spécifications du câble plat HDMI FPC

Lors de l'utilisation de l'interface FPC-HDMI pour connecter l'écran FLY HDMI, veuillez utiliser les spécifications suivantes :

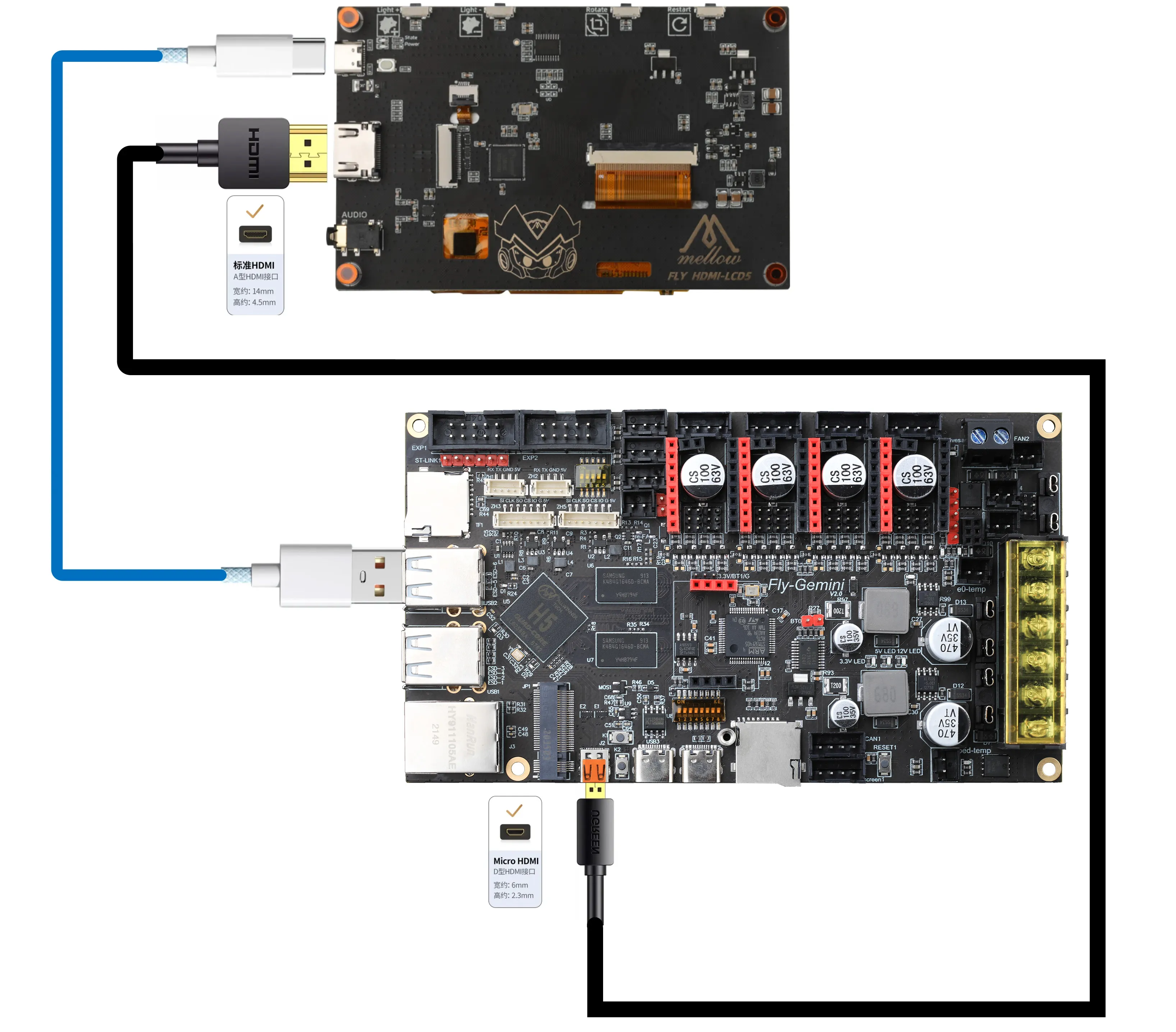

La connexion via l'interface HDMI standard ne nécessite pas l'utilisation de ce câble plat FPC.

Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.6.110/

Opérations dans l'interface fluidd : décocher "Filtrer les fichiers et dossiers cachés"

Opérations dans l'interface mainsail : cocher "Afficher les fichiers cachés"

Entrez dans le dossier .flyos-config affiché, puis trouvez le fichier de configuration sys-config.conf

Modifiez le fichier sys-config.conf, puis ajustez les éléments de configuration correspondants en fonction du type d'écran

Vous devez modifier ce qui suit screen= pour le changer en fly-tft-v1
Pour utiliser FLY Screen, vous devez définir klipper_screen=0 ; si klipper_screen=1 et fly_screen=1 sont activés simultanément, KlipperScreen sera activé par défaut
Vous devez modifier fly_screen=0 en fly_screen=1
Voici une référence après modification

screen=fly-tft-v1

klipper_screen=0
fly_screen=1

Vous devez modifier ce qui suit screen= pour le changer en hdmi
Pour utiliser FLY Screen, vous devez définir klipper_screen=0 ; si klipper_screen=1 et fly_screen=1 sont activés simultanément, KlipperScreen sera activé par défaut
Vous devez modifier fly_screen=0 en fly_screen=1
Voici une référence après modification

screen=hdmi

klipper_screen=0
fly_screen=1

Remarques sur la configuration

Veuillez vérifier que le commutateur DIP à l'arrière de l'écran est correctement réglé : pour l'écran résistif, réglez-le sur Resi
Le format du fichier de configuration doit être key=value, sans espace après le signe égal
Il est interdit de modifier le format du fichier de configuration sans autorisation, sinon la configuration ne sera pas appliquée

Remarque importante

Après avoir modifié la configuration, veuillez redémarrer le système pour que la configuration soit appliquée
