Câblage de la carte mère

Schéma des interfaces

Description des interfaces


Description des broches


Câblage de l'alimentation


Installation des drivers

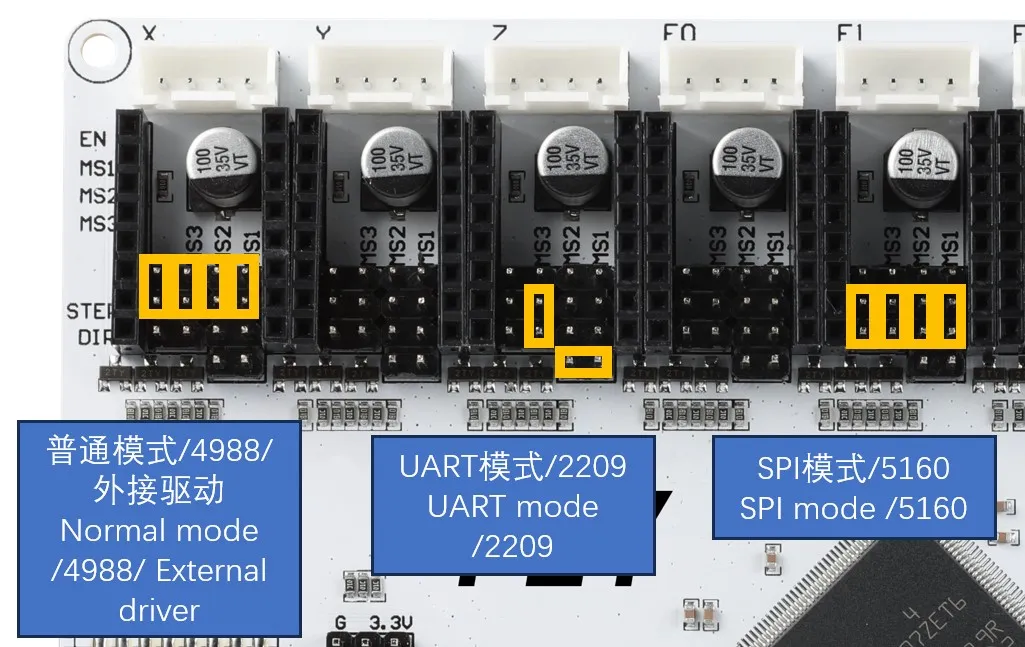

Sélecteurs de la carte mère pour les drivers

  • Mode STEP/DIR. Dans ce mode, les micro-pas sont configurés à l'aide de cavaliers, et le courant est réglé à l'aide d'un potentiomètre. Les drivers les plus courants tels que A4988, 8825 nécessitent de consulter le tableau des configurations fourni par le fabricant, puis de régler les micro-pas à l'aide des cavaliers.

  • Mode UART. Les drivers les plus courants utilisant ce mode sont : TMC2208, TMC2209, TMC2226, etc. Ces circuits intégrés de driver peuvent communiquer via UART avec la carte mère, permettant de configurer les micro-pas, le courant d'exécution, le mode silencieux, etc., via la modification du fichier de configuration.

  • Mode SPI. Les drivers les plus courants utilisant ce mode sont : TMC5160, TMC2130, TMC2240. De la même manière, il est possible de configurer les micro-pas, le courant d'exécution, le mode silencieux, etc., via la modification du fichier de configuration.


Installation des drivers

  • Avant l'installation, il convient d'effectuer les vérifications nécessaires afin d'éviter d'endommager le driver ou la carte mère.

  • Driver FLY : Si la fonction de retour à zéro illimité n'est pas utilisée, veuillez positionner l'interrupteur DIP sur la position 1 ; si vous souhaitez utiliser la fonction de retour à zéro illimité, veuillez positionner l'interrupteur DIP sur la position ON.

    dangereux
    • Attention !!! Lors de l'installation du module driver, assurez-vous que l'insertion s'effectue dans le bon sens, c'est-à-dire que la broche EN se trouve en haut à gauche. Un montage incorrect pourrait endommager le driver voire même la carte mère !!! N'oubliez pas d'appliquer un dissipateur thermique sur le driver !!!

Câblage des moteurs pas à pas

Information
  • Quel que soit le fabricant, les moteurs pas à pas biphasés disposent finalement de 4 fils. Quelle que soit leur couleur (noir, blanc, vert, jaune, etc.), ils correspondent à 4 fils au total. Nous devons donc les regrouper en deux groupes, A et B.
  • Pour les moteurs pas à pas biphasés à 4 fils, il n'est pas nécessaire de savoir lequel est le groupe A et lequel est le groupe B. Il suffit simplement de regrouper les fils correctement, et l'orientation du moteur pourra être ajustée dans les paramètres de configuration.
  • Dans les imprimantes 3D, le moteur pas à pas le plus couramment utilisé est le moteur biphasé à 4 fils, dont le principe est illustré sur la figure ci-dessous. Il existe deux méthodes pour identifier le câblage d'un moteur pas à pas :

    • Reliez deux fils quelconques du moteur entre eux, puis tournez manuellement l'arbre du moteur à la main. Si une résistance notable est ressentie, ces deux fils appartiennent au même groupe. Sinon, ils ne font pas partie du même groupe et d'autres combinaisons doivent être testées.
    • Utilisez un multimètre réglé sur le mode continuité, et testez deux fils quelconques du moteur pas à pas. Si la continuité est détectée, ces deux fils appartiennent au même groupe. Sinon, il faut tester d'autres combinaisons.

Câblage de la cartouche chauffante


Câblage du lit chauffant

  • Lit chauffant AC : Lors du câblage du relais statique, veuillez faire attention à ne pas inverser les connexions d'entrée et de sortie.

  • Lit chauffant DC : Lorsque vous utilisez un MOSFET intégré sur la carte pour alimenter un lit chauffant DC, veuillez prêter attention à la puissance utilisée. Le courant maximal pour le lit chauffant DC ne doit pas dépasser 10A. Si ce seuil est dépassé, il est recommandé d'utiliser un module MOSFET externe pour alimenter le lit chauffant, faute de quoi la carte mère pourrait subir des dommages irréversibles.


Câblage des thermistances

Types de thermistances

  • Le câblage des thermistances est illustré sur la figure ci-dessous. Veuillez consulter le vendeur pour connaître le type exact de thermistance.

  • Si vous avez acheté la thermistance chez FLY (comme illustré ci-dessous), veuillez configurer sensor_type comme suit : ATC Semitec 104GT-2

  • Si vous utilisez une thermistance NTC 100K standard (comme illustré ci-dessous), veuillez configurer sensor_type comme suit : Generic 3950

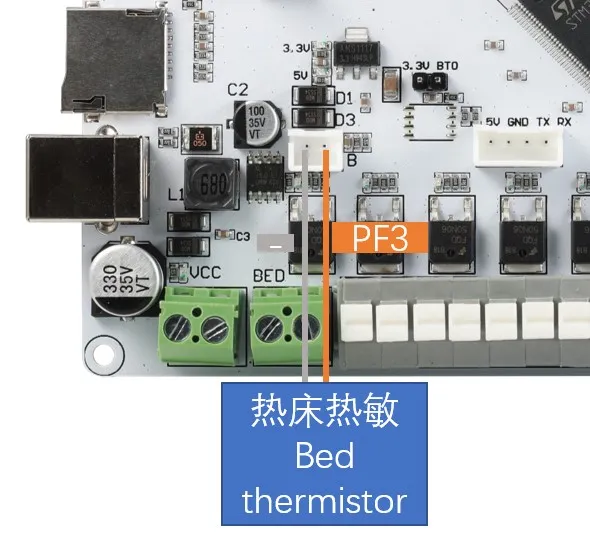

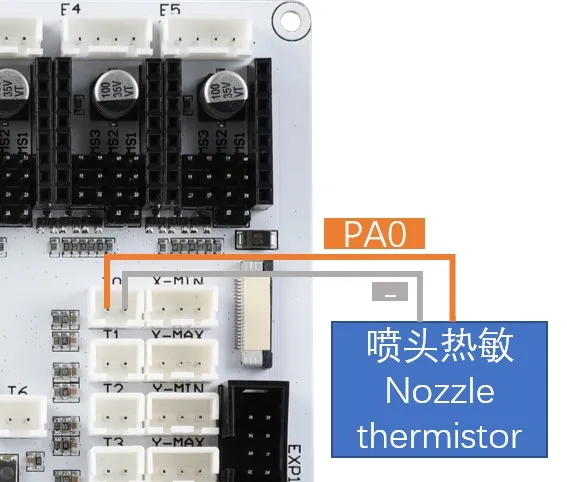

Câblage des thermistances sur la carte mère


Câblage du ventilateur

  • Câblage du ventilateur

    prompt
    • Le MOSFET doit être installé.
    • Câblage du ventilateur

Câblage des interrupteurs de fin de course

  • Les interrupteurs de fin de course existent en deux versions : normalement ouverts (NO) et normalement fermés (NC). Dans les imprimantes 3D, il est généralement recommandé d'utiliser le type normalement fermé (NC), car cela permet au système de signaler immédiatement une erreur en cas de problème sur le circuit du fin de course, évitant ainsi des collisions inutiles et protégeant l'imprimante.


Câblage du capteur de nivellement

Câblage de BL-Touch

  • BL-Touch dispose de cinq fils au total : trois fils appartiennent au premier groupe, responsables de l'alimentation du capteur et du déploiement de la sonde ; le deuxième groupe comprend la masse et la ligne de signal, qui transmet le signal de fin de course. Lors du câblage de BL-Touch, veuillez vérifier attentivement l'ordre des fils, un câblage incorrect pouvant endommager définitivement le capteur et la carte mère !!! Le schéma de câblage est illustré ci-dessous.


Câblage de Klicky

  • Klicky est un capteur de nivellement tiers que vous pouvez facilement construire vous-même à la maison, pour un coût très bas, tout en offrant des performances stables et un excellent rapport qualité-prix. Nous le recommandons fortement. Le schéma de câblage est illustré ci-dessous.

  • Adresse du projet : jlas1/Klicky-Probe


Câblage de Voron Tap

  • Tap est une sonde Z basée sur la buse, adaptée aux imprimantes V2 et Trident. L'outil entier se déplace pour activer l'interrupteur à lame, offrant une précision supérieure à celle des interrupteurs de fin de course classiques, et fonctionnant avec presque toutes les plateformes d'impression disponibles sur le marché.

    note

    Il n'est pas recommandé de connecter Voron Tap à une alimentation 24V, car certains modèles utilisant une alimentation 24V risquent de provoquer la défaillance du capteur Tap. Ce problème n'est pas lié aux produits FLY, mais à un défaut de conception de Voron Tap, veuillez en prendre note !!!

    dangereux

    Attention : 5V et GND ne doivent pas être inversés, sinon cela pourrait endommager le capteur Tap voire même la carte mère !!!


Connexion à l'ordinateur hôte

  • La carte mère peut se connecter à l'ordinateur hôte via le port USB de type B ou via une interface série. Nous présentons uniquement la première méthode ici.
