Lecture et affichage de l'ID de la carte mère

Obtention de l'ID USB

Rechercher des tutoriels USB

Consignes avant de rechercher l'appareil

• Avant de rechercher l'ID USB, veillez à vous connecter via SSH.
• Veuillez vous assurer que la connexion SSH est effectuée via le réseau et non via un port série.
• Assurez-vous d'avoir correctement connecté la carte mère flashée avec le firmware USB, et que le câble de données utilisé pour connecter la carte mère à l'ordinateur dispose bien de la fonctionnalité de transmission de données.

Recherche de l'appareil

• Assurez-vous que l'ordinateur principal peut se connecter normalement à Internet et que le câble de données reliant la carte mère à l'ordinateur possède bien la fonctionnalité de transmission de données.
• Après avoir établi une connexion SSH sur l'ordinateur principal, entrez la commande lsusb puis appuyez sur Entrée. Si les informations entourées dans l'image ci-dessous apparaissent, vous pouvez passer à l'étape suivante.
  • Si aucune information n'est renvoyée, il s'agit d'un problème du système de l'ordinateur principal. Nous ne pouvons rien faire à ce sujet. Vous devez soit remplacer par un système confirmé comme fonctionnel, soit changer d'ordinateur principal.
  • Si vous obtenez un message indiquant qu'il n'y a pas de commande lsusb, vous pouvez installer cette commande en exécutant :

    sudo apt-get install usbutils


• L'identifiant 1d50:6177 correspond à l'appareil que vous allez utiliser lors de cette opération.
  • Certains ordinateurs principaux peuvent afficher incorrectement ou ne pas afficher du tout en raison de problèmes liés au système.
  • Si la commande lsusb affiche l'appareil mais pas 1d50:6177, essayez de changer de câble de données et de connecter la carte mère à une autre prise USB sur l'ordinateur principal.
• Si vous avez suivi les étapes ci-dessus précédemment et que la mise à jour du firmware Klipper a été effectuée avec succès, et que la carte mère fonctionne normalement, mais que vous souhaitez simplement mettre à jour le firmware Klipper, consultez la section Mise à jour du firmware du menu de droite de cette page.

Remarque

Vous devez impérativement trouver l'appareil 1d50:6177 avant de poursuivre.

Recherche de l'ID USB

ls /dev/serial/by-id/*

• Entrez la commande ci-dessous et appuyez sur Entrée. Si tout se passe bien, un identifiant bleu apparaîtra (l'exemple ci-dessous est donné à titre indicatif).

• Si aucune ID n'apparaît après l'entrée de la commande ci-dessus, mais que lsusb affiche un appareil, essayez de changer d'ordinateur principal ou de système d'exploitation sur l'ordinateur principal.

Remarque

Si plusieurs ID apparaissent, choisissez celui correspondant au modèle de MCU de votre carte mère.

Inscription de l'ID USB dans la configuration

• Ouvrez l'interface web de l'imprimante, trouvez dans le menu latéral gauche l'option de configuration : fluidd {…} ; mainsail machine, cliquez dessus pour accéder à printer.cfg.



• Copiez l'identifiant bleu et insérez-le dans le champ serial: du nœud [mcu] dans la configuration printer.cfg. Redémarrez après sauvegarde pour connecter la carte mère. Si Klipper affiche ADC out of range, c'est un phénomène normal. Connectez bien la plaque chauffante et les capteurs thermiques, configurez les broches thermiques et de sortie pour la buse et la plaque chauffante, puis sauvegardez et redémarrez.



Attention

Remarque : Tous les IDs mentionnés dans le document sont des exemples. Chaque carte mère a un ID unique. Veuillez modifier et remplir avec l'ID réellement obtenu.

Obtention de l'ID CAN via pont USB

• Préparez un câble de transmission de données, il est recommandé d'utiliser un câble avec un ferrite si la longueur est particulièrement longue
• Avant de rechercher l'ID, connectez le module outil à la carte mère D7 flashée avec une mise à jour de pontage via un câble XT30

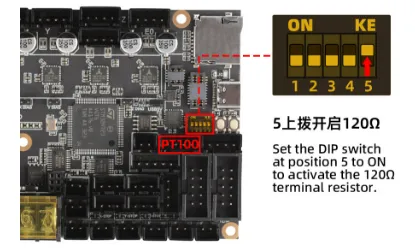

• Veuillez activer 120Ω, voici un schéma de raccordement de référence

• Raccordement du module CAN


  Configuration CAN et recherche d'ID

  • Si vous avez besoin d'utiliser CAN, veillez à ce que votre ordinateur de contrôle ait été correctement configuré pour CAN.

  ---

  À savoir

  Assurez-vous que la carte mère est correctement connectée à l'ordinateur avant d'effectuer les opérations suivantes.

  note

  Veuillez vous assurer que le réseau CAN de l'ordinateur de contrôle, le taux de transmission de la carte mère avec pont CAN et le taux de transmission de la carte d'outil CAN sont entièrement identiques.

  Remarques avant la recherche d'appareils

  • Avant de rechercher les ID CAN, assurez-vous de vous connecter via SSH.
  • Veuillez noter qu'il est nécessaire d’utiliser une connexion réseau pour accéder à SSH et non une connexion série.
  • Assurez-vous d’avoir correctement connecté la UTOC ou flashé la carte mère avec le firmware de pont CAN, et que le câble de connexion à l’ordinateur de contrôle possède une fonction de transmission de données.

  Recherche d’appareils

  • Maintenant que vous êtes connecté correctement à l'ordinateur de contrôle, vous pouvez entrer la commande lsusb pour rechercher des appareils. Vous obtiendrez l'une des situations suivantes :
    • Si la commande lsusb indique qu’il n'y a pas d'instruction ls, vous pouvez entrer la commande ci-dessous pour installer l'instruction :

      sudo apt-get install usbutils

    • Si la commande lsusb ne produit aucune réaction, il s'agit d'un problème système ; nous ne pouvons rien faire dans ce cas. Vous devez changer de système ou utiliser un système fonctionnel confirmé.
    • Si des informations apparaissent comme sur l'image ci-dessous, cela ne fait que servir de référence. Il suffit de vérifier que 1d50:606f apparaît.

  • 1d50:606f appartient au périphérique que vous utiliserez. Les indications suivantes peuvent être ignorées car les problèmes du système peuvent entraîner une affichage incomplet ou même l'absence totale d'affichage.
  • Si plusieurs appareils 1d50:606f apparaissent, il est recommandé d'en exclure un, car cela pourrait affecter les étapes ultérieures de gravage et la connexion au firmware. Par exemple, si vous utilisez un FLY MINI PAD, il est conseillé d'utiliser le UTOC embarqué plutôt que d'autres dispositifs de pont CAN.
  • Si aucun appareil n'apparaît, veuillez vérifier que le câble de connexion est bien branché et que le firmware a bien été flashé.
  Remarque importante

  Vous ne pouvez rechercher l'ID CAN que si 1d50:606f apparaît.

  Recherche de l'ID CAN

  • Entrez la commande suivante pour rechercher l'ID :

  ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0

  • Si un ID apparaît et que l'indication finale Application: montre Klipper, cela signifie que cet ID peut être utilisé directement.
  • Si un ID apparaît et que l'indication finale Application: montre CANBOOT ou Katapult, cela signifie que vous devez flasher le firmware avant de pouvoir l’utiliser.


  Références pour les problèmes liés à CAN

  À savoir

  • Si vous ne trouvez pas d'ID CAN, consultez le document ci-dessous.
  • Références pour les problèmes liés à CAN

  Remplissez l'ID CAN dans la configuration

  • Ouvrez l'interface web de l'imprimante, dans le menu de configuration situé dans la barre latérale gauche, recherchez : fluidd {...} ; mainsail Machine, puis cliquez dessus pour accéder à printer.cfg.



  • Copiez l'UUID obtenu et insérez-le dans la section [mcu] de la configuration printer.cfg sous la clé canbus_uuid:. Après avoir enregistré et redémarré, vous pourrez connecter la carte mère. Si Klipper affiche un message demandant une mise à jour du firmware ou des erreurs ADC, cela signifie que Klipper est connecté à la carte mère.

  • Si Application: affiche Canboot, il ne peut pas être configuré dans la configuration. Vous devez d'abord flasher le firmware Klipper pour passer à l'étape suivante.


    dangereux

    Attention : Tous les IDs mentionnés dans le document ne sont que des exemples. Chaque carte mère a un ID différent, veuillez donc remplacer par l'ID obtenu réellement.

  • Voici une configuration de référence :

    dangereux

    • Ci-dessous se trouve une configuration de référence pour un scénario avec une seule carte mère et une seule carte d'outil.
    • Si c'est l'ID de la carte mère, il faut toujours ajouter [mcu] suivi de canbus_uuid: puis l'ID obtenu.
    • Si c'est l'ID de la carte d'outil, il faut toujours ajouter [mcu nom_de_l'outil] suivi de canbus_uuid: puis l'ID obtenu.
