Lecture et vérification de l'ID de la carte mère
- Ce tutoriel concerne la méthode de lecture et de vérification de l'ID de la carte mère.
- Obtention de l'ID USB
Obtention de l'ID USB de la carte mère
Précautions
Lorsque vous devez connecter ou rebrancher le câble USB de la carte mère, veuillez d'abord éteindre complètement l'imprimante et débrancher l'alimentation électrique. Ne branchez pas ou ne débranchez pas le faisceau de câbles lorsque l'appareil est sous tension.
- Vous devez vous connecter à l'hôte via SSH pour exécuter les commandes de recherche.
- Avant toute opération, assurez-vous que la carte mère a été flashée avec le firmware USB et qu'elle est connectée au port USB de l'hôte via un câble Type-C.
- Ce tutoriel sert uniquement à rechercher l'ID USB de la carte mère et ne s'applique pas à la recherche de l'ID des cartes d'outillage.
- Pour les cartes d'outillage, veuillez utiliser le tutoriel d'obtention de l'ID USB ou CAN dans la documentation du produit correspondante.
Étapes d'opération
Recherche de l'ID du périphérique USB
Connectez-vous à l'hôte via SSH, puis exécutez la commande suivante pour lister tous les ID des périphériques USB série :
ls /dev/serial/by-id/*
ID non utilisables
Après avoir exécuté la commande, évitez d'utiliser les deux catégories d'ID suivantes :
| Caractéristique de l'ID | Raison de l'explication | Exemple |
|---|---|---|
usb-1a86_USB_Serial-if00-port0 | Le nom par défaut des puces série génériques comme CH340, ne peut pas servir d'adresse de connexion pour la carte mère Klipper | /dev/serial/by-id/usb-1a86_USB_Serial-if00-port0 |
Contient katapult | Le périphérique est en mode de flashage Katapult, vous devez d'abord flasher le firmware Klipper | /dev/serial/by-id/usb-katapult_xxxxxxxxxxxx |
Résultats de la recherche

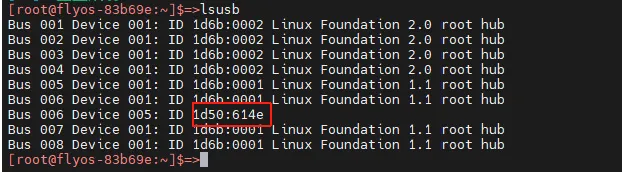

Dans des conditions normales, le terminal affichera un chemin de périphérique similaire à l'image ci-dessous. L'ID dans l'image est uniquement fourni à titre d'exemple de format.
Aucun ID disponible trouvé : Consultez le dépannage du firmware et des connexions du périphérique
Si la commande renvoie plusieurs ID utilisables, veuillez identifier le chemin complet du périphérique correspondant à la carte mère en fonction du modèle de MCU de la carte ainsi que des changements dans la liste des périphériques avant et après le branchement/débranchement.
Remplir l'ID USB dans la configuration
Ouvrez printer.cfg dans Fluidd ou Mainsail :

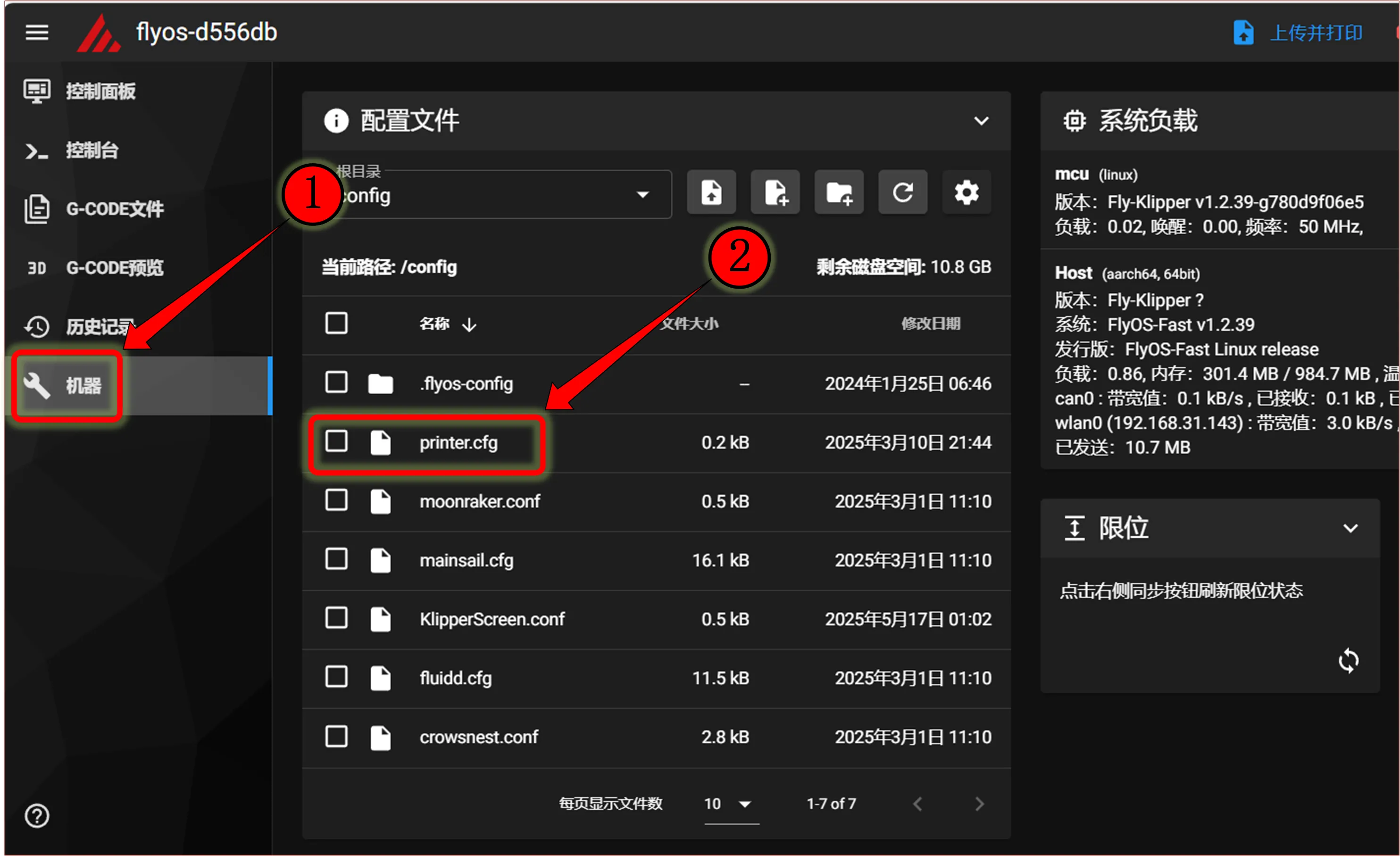

Fluidd : Cliquez sur l'icône Loading... | Mainsail : Cliquez sur « Machine » à gauche, puis ouvrez Loading... |
Les chemins de périphériques dans la documentation sont des exemples. L'ID USB de chaque carte mère peut différer. Veuillez copier intégralement le chemin réel renvoyé par la commande SSH.
Trouvez la section de configuration [mcu] et modifiez serial pour indiquer le chemin complet du périphérique obtenu :
[mcu]
serial: /dev/serial/by-id/usb-Klipper_xxxxxxxxxxxx
Lorsque vous utilisez le firmware USB, vous devez configurer serial. Ne remplissez pas canbus_uuid dans la même section de configuration [mcu].
L'emplacement de configuration peut être consulté dans l'image ci-dessous :

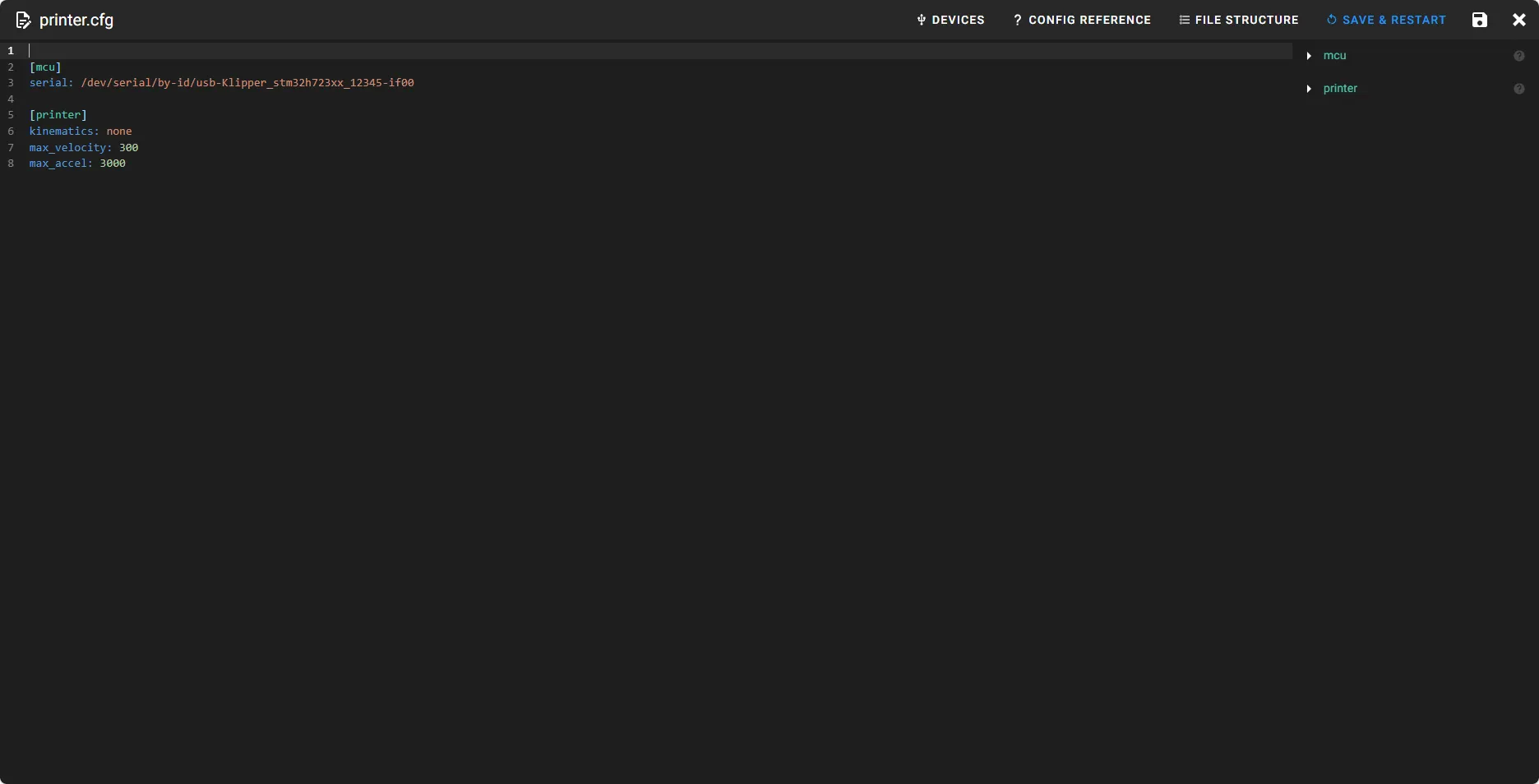

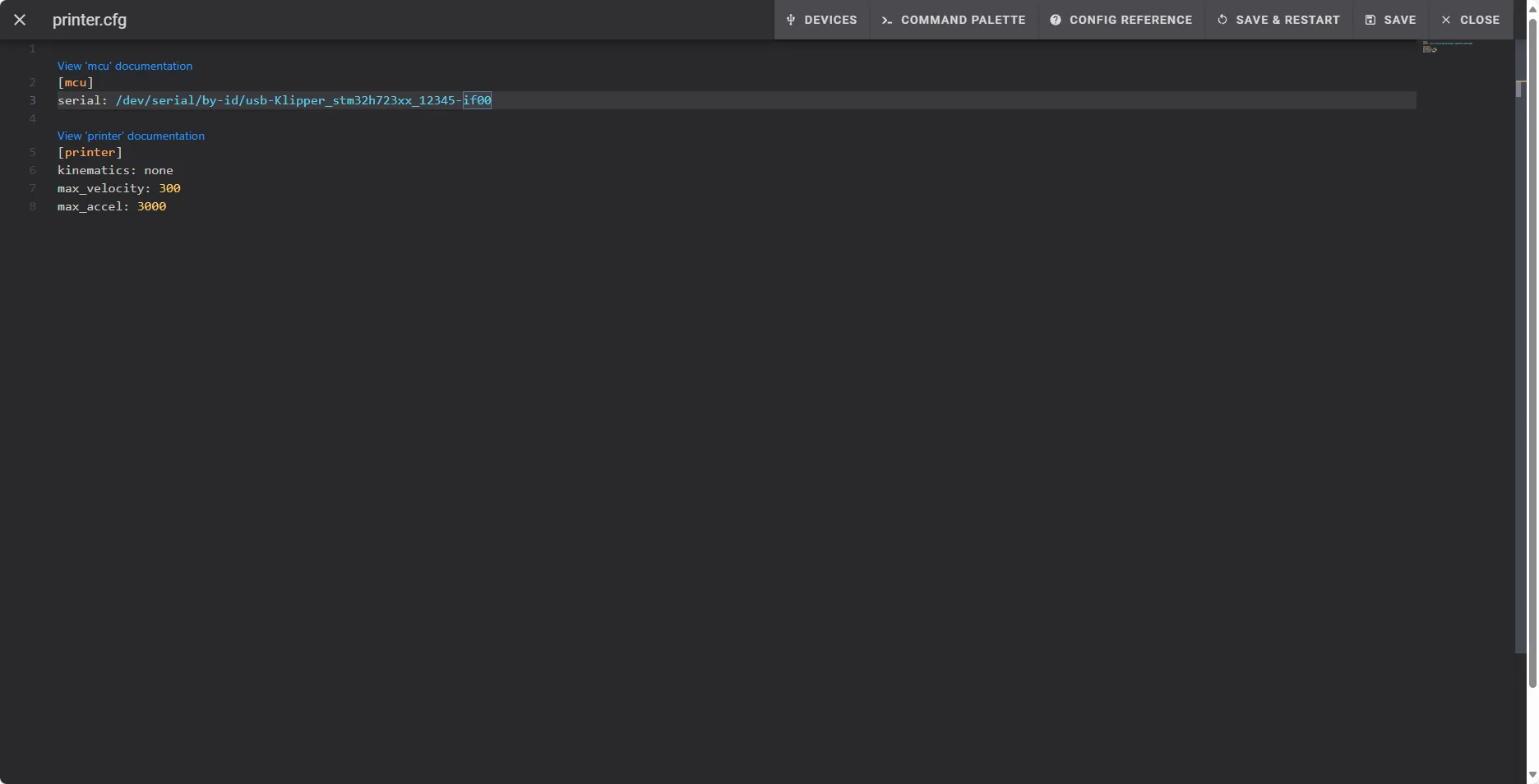

| Exemple de configuration Fluidd Loading... | Exemple de configuration Mainsail Loading... |
Après avoir effectué les modifications, cliquez sur SAVE & RESTART en haut à droite pour enregistrer la configuration et redémarrer Klipper.
