Téléchargement du firmware Marlin

Remarque

Ne pas placer dans un chemin en chinois

Fly_D8-Pro-Marlin

• Cliquez sur le lien de téléchargement ci-dessous
• Loading...

Compilation du firmware Marlin

À savoir

• Ce tutoriel est basé sur l'opération sous le système Windows
• Ce tutoriel utilise vscode, veuillez l'installer à l'avance

Installation de l'environnement Python

• Télécharger l'environnement Python
• Cliquez sur le lien de téléchargement ci-dessous
• Loading...

• Installation terminée


Installation de l'extension (plugin) de vscode

1. Ouvrez vscode, ouvrez le magasin d'extensions (bouton avec quatre carrés à gauche de l'interface)
2. Saisissez dans la zone de recherche

platformIO

3. Trouvez le plugin et installez-le
4. Réinitialisez vscode

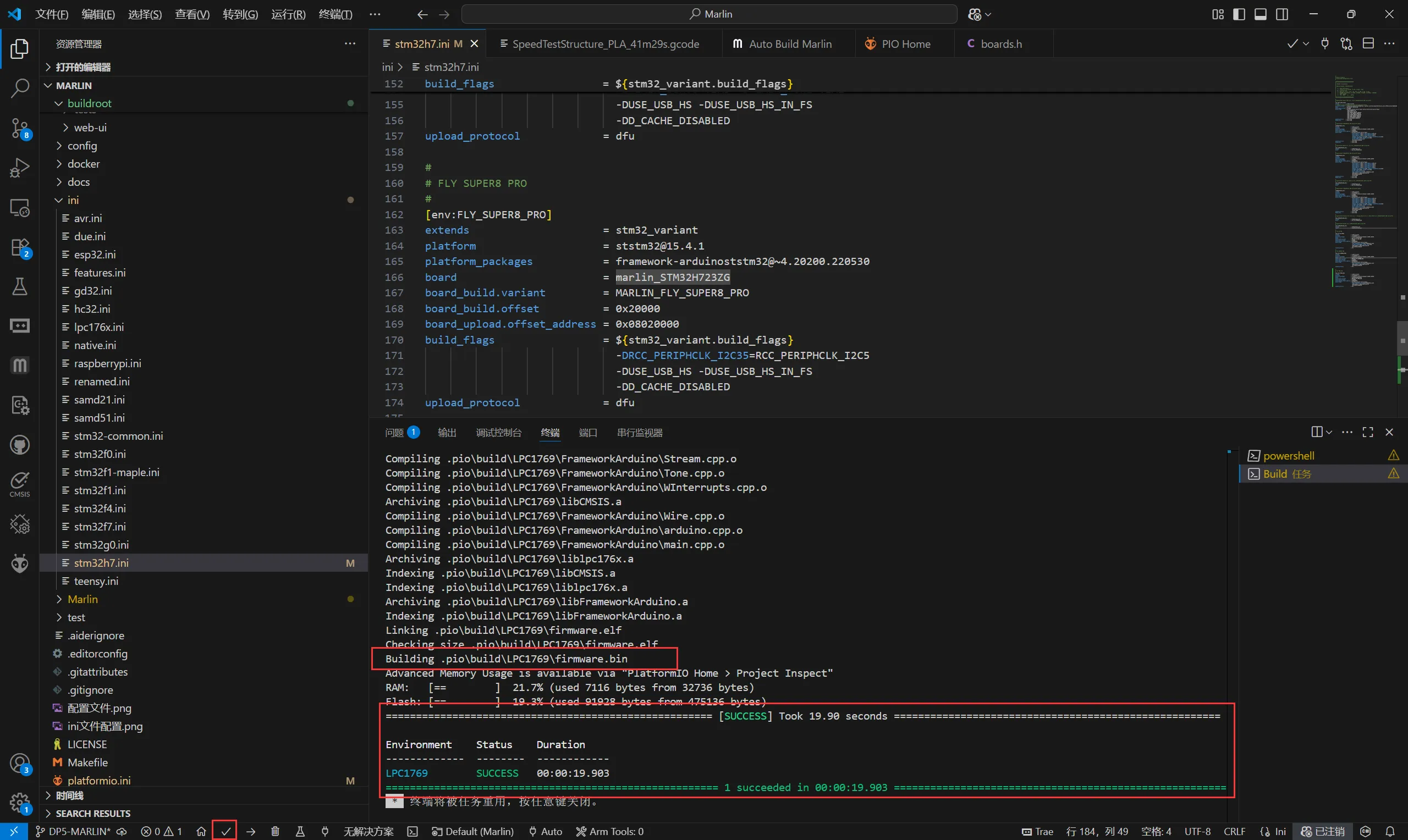

Emplacement du firmware

• Trouvez votre firmware Marlin compilé, le fichier firmware.bin se trouve dans .pio\buid\LPC1716\


Programmation du firmware

À savoir

• La gravure avec USB3.0 peut échouer, veuillez utiliser autant que possible le USB2.0 de votre ordinateur pour la gravure
• Si la gravure ne fonctionne toujours pas, veuillez changer d'ordinateur pour effectuer la gravure
• Si l'erreur ci-dessous apparaît, veuillez utiliser un hub USB

1. Outil de gravure Lien de téléchargement
2. Télécharger SetupSTM32CubeProgrammer et le pilote STM32 DFU
3. Copier le firmware compilé précédemment (klipper.bin, Katapult ou Marlin`) dans n'importe quel répertoire sur votre ordinateur
4. Connecter la carte mère à l'ordinateur à l'aide d'un câble Type-C, assurez-vous d'être déjà en mode de gravure dfu
5. Dans STM32CubeProgrammer, sélectionner le mode USB, puis actualiser et connecter

6. Si aucune fenêtre d'erreur n'apparaît, la connexion est réussie.
   Attention

   Si l'image ci-dessous s'affiche, cela signifie qu'il y a un problème avec l'ordinateur ou le logiciel, veuillez effectuer la gravure depuis un autre ordinateur : Guide de gravure depuis un autre ordinateur


7. Cliquer sur l'icône de téléchargement à gauche et cocher les options indiquées ci-dessous

8. Cliquer sur Browse là où la flèche pointe, puis sélectionner le firmware à graver

9. Sélectionner Start address et entrer 0x08000000
   • Veuillez noter que si le firmware est au format HEX, vous pouvez ignorer cette étape !!

10. Cliquer sur Start automatic mode en bas pour commencer la gravure du firmware

11. Lorsque l'indication ci-dessous apparaît, cela signifie que la gravure du firmware est terminée
