Référence de câblage

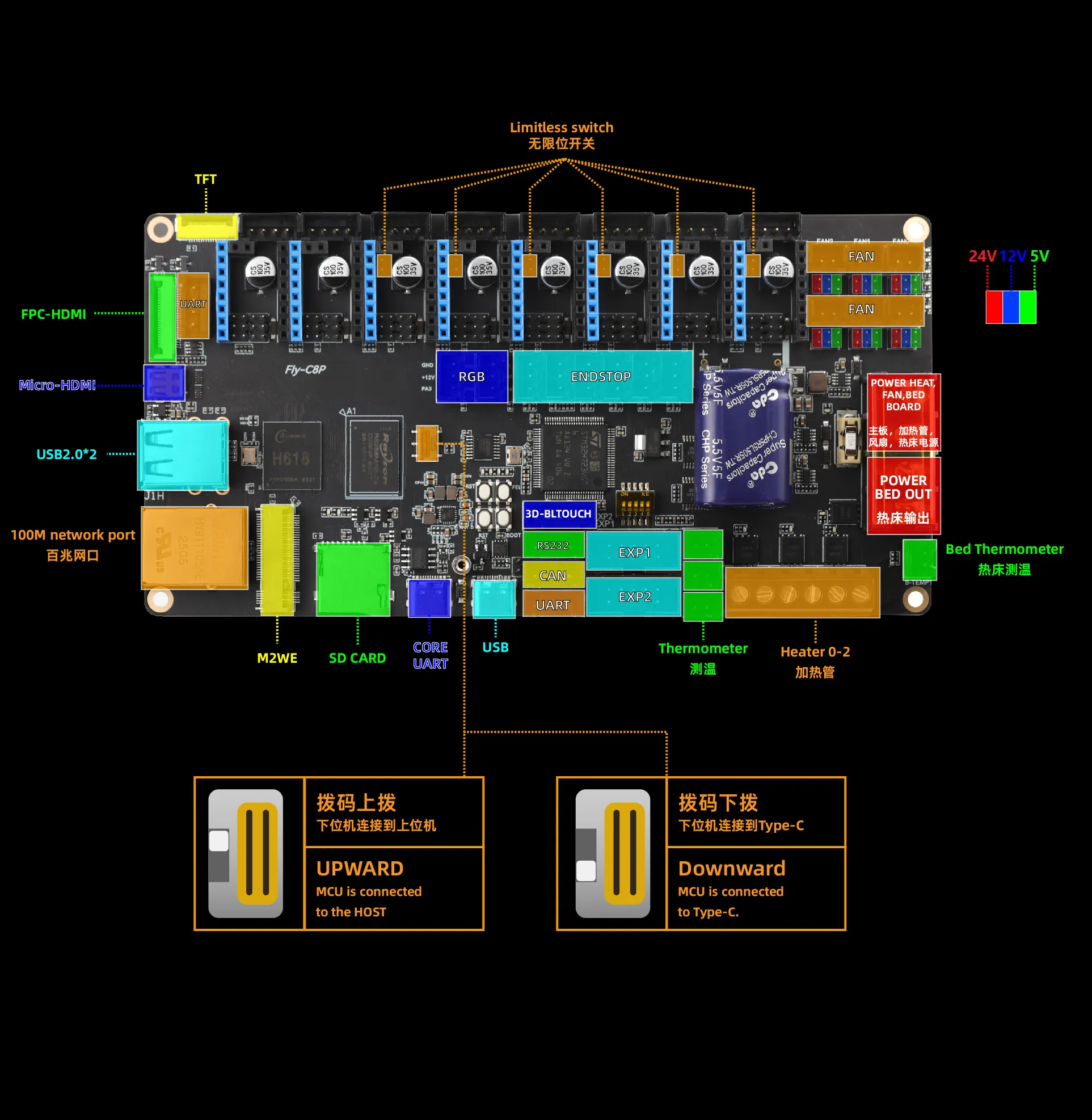

Description des interfaces

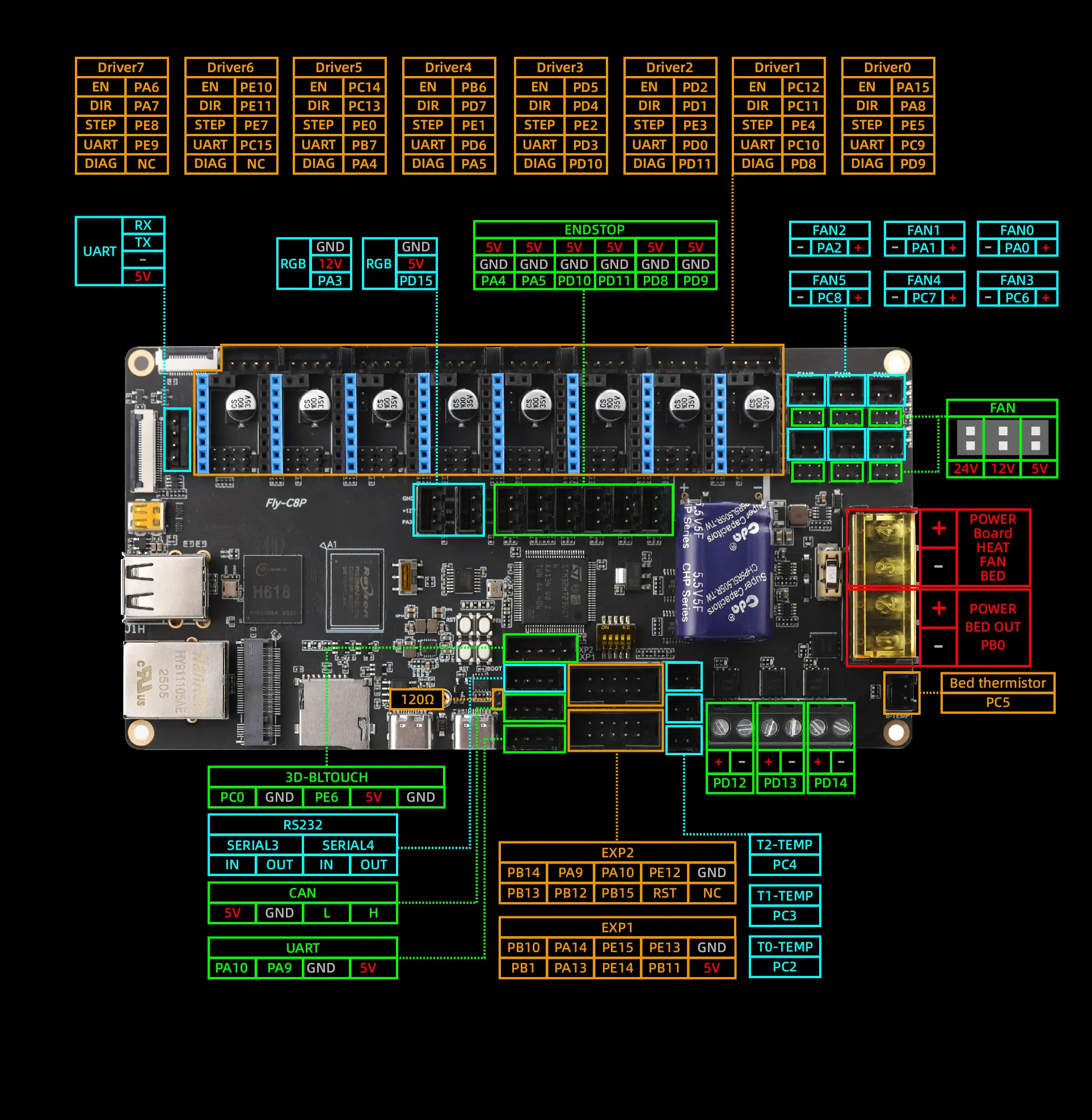

Description des broches (PIN)

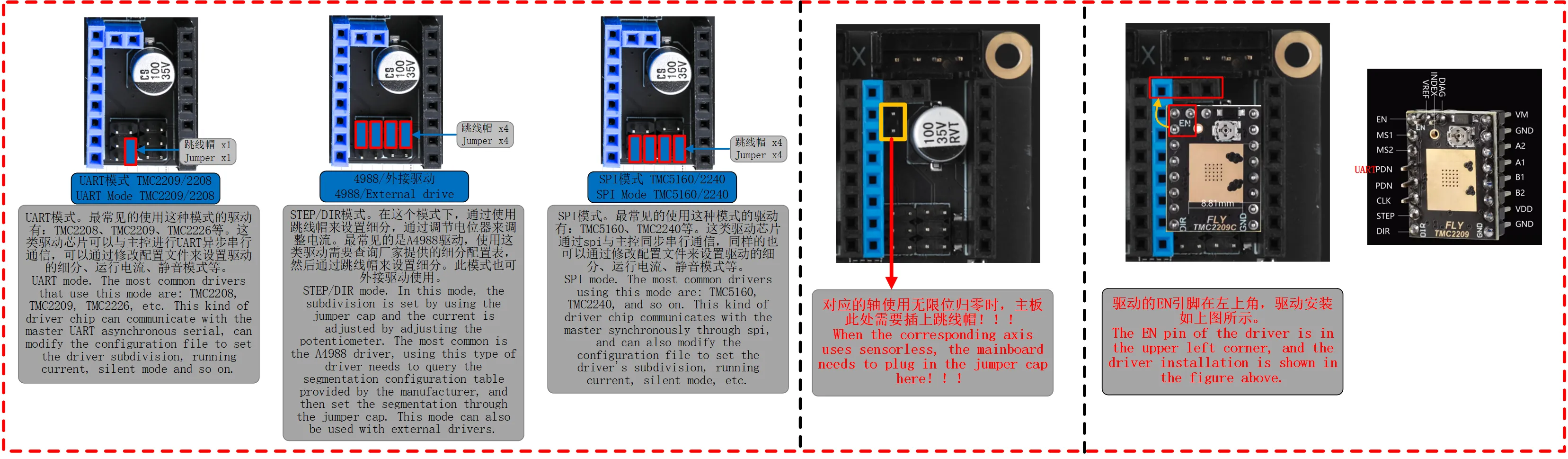

Pilotes de saut sur la carte mère


Câblage de la carte mère

Avertissement

N'utilisez pas les interrupteurs de fin de course à trois fils achetés prêts à l'emploi, car ce type d'interrupteur pourrait provoquer un court-circuit sur la carte mère et l'endommager !!! Veuillez respecter strictement le câblage indiqué sur le schéma de câblage !!!

Remarque
  • Étant donné que le schéma de câblage a une résolution élevée, certains utilisateurs ayant une connexion Internet lente pourraient constater un délai de chargement plus long. Veuillez patienter s'il vous plaît ~~~ (≧∀≦)ゞ
  • Il est recommandé de placer le curseur de la souris sur le schéma de câblage, puis de faire un clic droit -> Enregistrer l'image sous pour la sauvegarder sur le bureau, cela sera plus pratique pour la consulter ~~~ σ(´∀`*)
