Précautions pour la carte mère

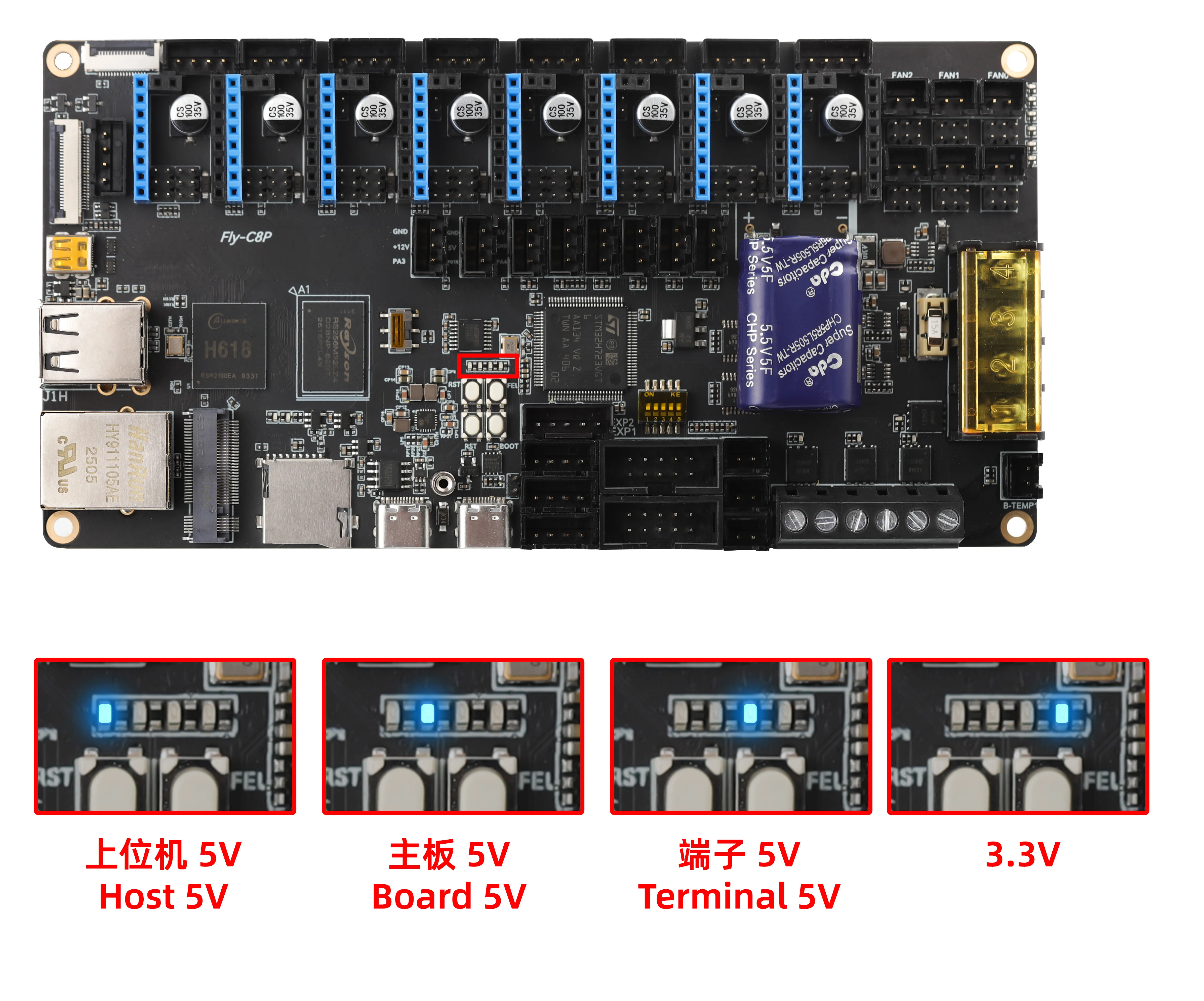

Indicateur de tension d'alimentation

Dépannage
À noter
- Sans aucun périphérique externe (driver, limite, 12864, etc.)
- Seulement alimenté par le port TYPE-C, il devrait rester allumé pendant au moins
3.3V
- Si la lumière
5V
ne s'allume pas après avoir connecté l'alimentation de la carte mère et celle du driver, veuillez contacter le service client
Driver
- La carte mère prend en charge les drivers externes Tutoriel sur le raccordement et la configuration
Port de limite
- Veuillez prêter attention à l'ordre des connexions, pour les limites à trois fils, veuillez noter que les broches 5V, GND et S, si elles sont connectées à tort, peuvent probablement endommager la carte mère
- Pour les limites à deux fils, il suffit de connecter directement S et GND
- Le PL08 et autres capteurs proches doivent être connectés à une diode en externe sur la borne de signal pour réduire la tension à moins de
3.3V
