Lecture et affichage de l'ID de la carte mère

Obtention de l'ID USB

Recherche de l'ID USB

1. Ouvrez un navigateur et saisissez l'adresse IP de l'ordinateur hôte dans la barre d'adresse. Par exemple, si l'IP de mon ordinateur hôte est 192.168.101.179, saisissez-la directement puis appuyez sur Entrée.

2. Ouvrez l'interface WEB de l'ordinateur hôte, trouvez l'option suivante dans le menu de configuration situé sur la barre latérale gauche :

Pour fluidd : {…}, cliquez dessus, vous pourrez trouver printer.cfg

Pour mainsail : Machine, cliquez dessus, vous pourrez trouver printer.cfg

3. Cliquez sur printer.cfg, puis cliquez sur DEVICES en haut à droite :

4. Cliquez sur SERIAL, puis actualisez :

   Actualisation sous fluidd

   Actualisation sous mainsail

5. Copiez l'ID, cliquez sur la flèche indiquée pour copier :

   Vérifiez sous fluidd si ttyAMC existe, et assurez-vous que le chemin par ID existe, c'est l'ID USB

   Vérifiez sous mainsail si ttyAMC existe, et assurez-vous que le chemin par ID existe, c'est l'ID USB

Saisie de l'ID USB

1. Fermez DEVICES et saisissez l'ID

Informations importantes

• Dans le fichier de configuration, veuillez modifier :

[mcu]
serial: /tmp/klipper_host_mcu

en

[mcu host]
serial: /tmp/klipper_host_mcu

• Ajoutez :

[mcu]
serial: <Remplacez ici par l'ID que vous venez de trouver>

Sous fluidd, trouvez [MCU]

Sous mainsail, trouvez [MCU]

2. Saisissez l'ID dans la configuration

prompt

• Après avoir saisi l'ID, cliquez sur SAVE & RESTART en haut à droite

3. Si Klipper affiche ADC out of range, ce phénomène est normal. Connectez le lit chauffant et la thermistance à la carte mère, configurez correctement les broches thermiques de l'extrudeur et du lit chauffé, puis sauvegardez et redémarrez.

dangereux

Remarque : Tous les ID mentionnés dans ce document sont des exemples. Chaque carte mère a un ID différent, veuillez donc saisir l'ID réellement obtenu.

---

Obtention du UUID CANBus

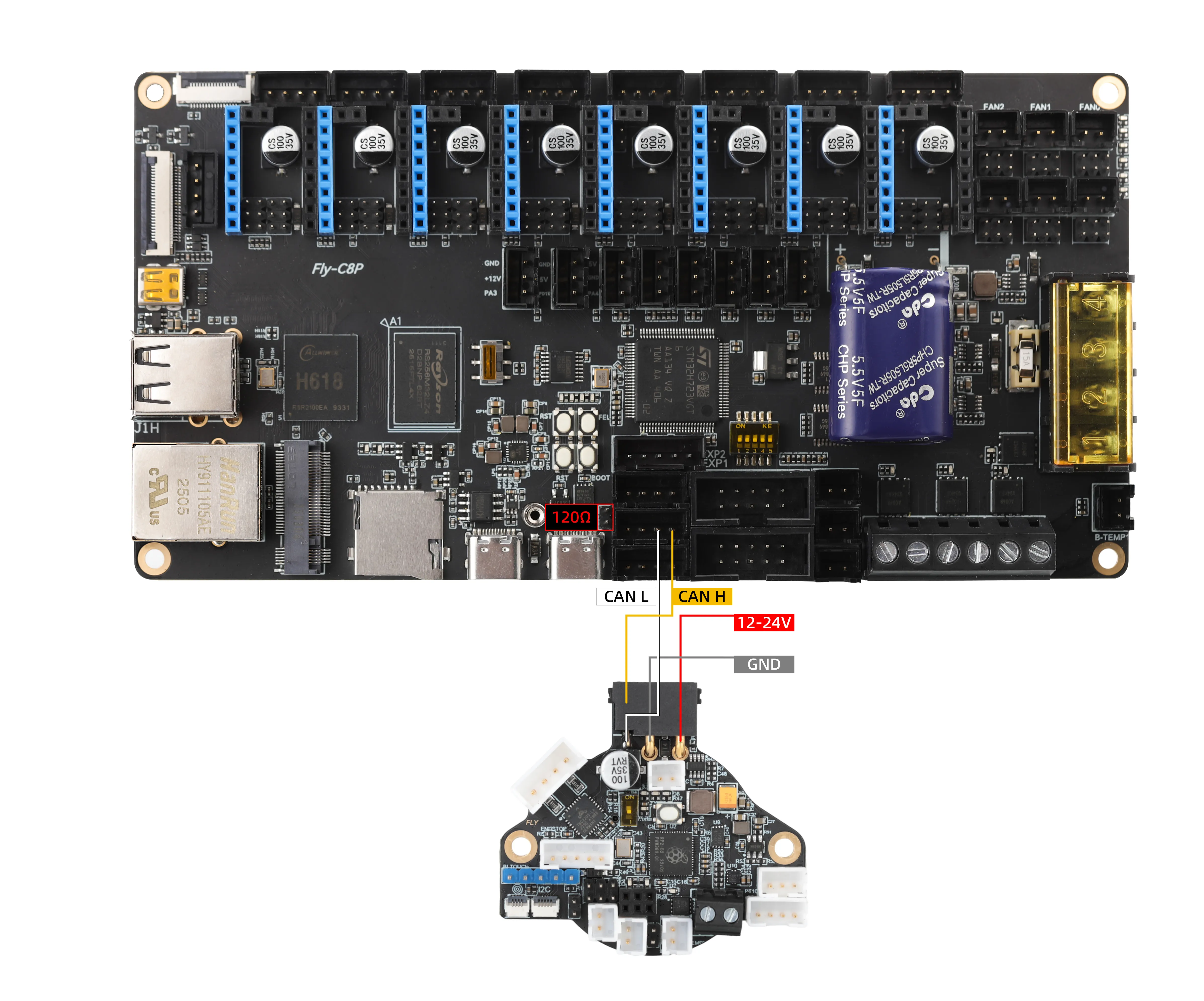

• Schéma de raccordement CAN



  Recherche de l'ID CAN

  1. Ouvrez un navigateur et saisissez l'adresse IP de l'ordinateur hôte dans la barre d'adresse. Par exemple, si l'IP de mon ordinateur hôte est 192.168.101.179, entrez-la directement puis appuyez sur Entrée.

  2. Une fois sur l'interface WEB de l'ordinateur hôte, trouvez dans le menu de configuration du panneau de gauche :

  pour fluidd : {…}, cliquez dessus pour trouver printer.cfg

  pour mainsail : Machine, cliquez dessus pour trouver printer.cfg

  3. Cliquez sur printer.cfg, puis cliquez sur DEVICES en haut à droite.

  4. Cliquez sur CAN, puis actualisez la page.

     Actualisation sur fluidd

     Actualisation sur mainsail

  5. Copiez l'ID, cliquez sur la flèche indiquée pour copier.

     Sur fluidd, assurez-vous que la première flèche pointe sur Klipper, si c'est le cas, cliquez sur la flèche de droite pour copier

     Sur mainsail, assurez-vous que la première flèche pointe sur Klipper, si c'est le cas, cliquez sur la flèche de droite pour copier

  Saisie de l'ID CAN

  1. Fermez DEVICES et saisissez l'ID

     À savoir

     • Veuillez modifier dans le fichier de configuration :

     [mcu]
     serial: /tmp/klipper_host_mcu

     en

     [mcu host]
     serial: /tmp/klipper_host_mcu

     • Ajoutez :

     [mcu]
     canbus_uuid: <Remplacez ici par l'ID que vous venez de trouver>

     Sur fluidd, trouvez [MCU]

     Sur mainsail, trouvez [MCU]

  2. Saisissez l'ID dans la configuration

     prompt

     • Après avoir saisi l'ID, cliquez sur SAVE & RESTART en haut à droite

  3. Si Klipper affiche ADC out of range, ce phénomène est normal. Connectez le lit chauffant et la thermistance à la carte mère, configurez correctement les broches thermiques de la buse et du lit chauffé, puis sauvegardez et redémarrez.

  dangereux

  Attention : Tous les ID présents dans ce document sont des exemples. Chaque carte mère a un ID différent. Veuillez saisir l'ID réellement obtenu.

  ---

Méthode d'utilisation RS232

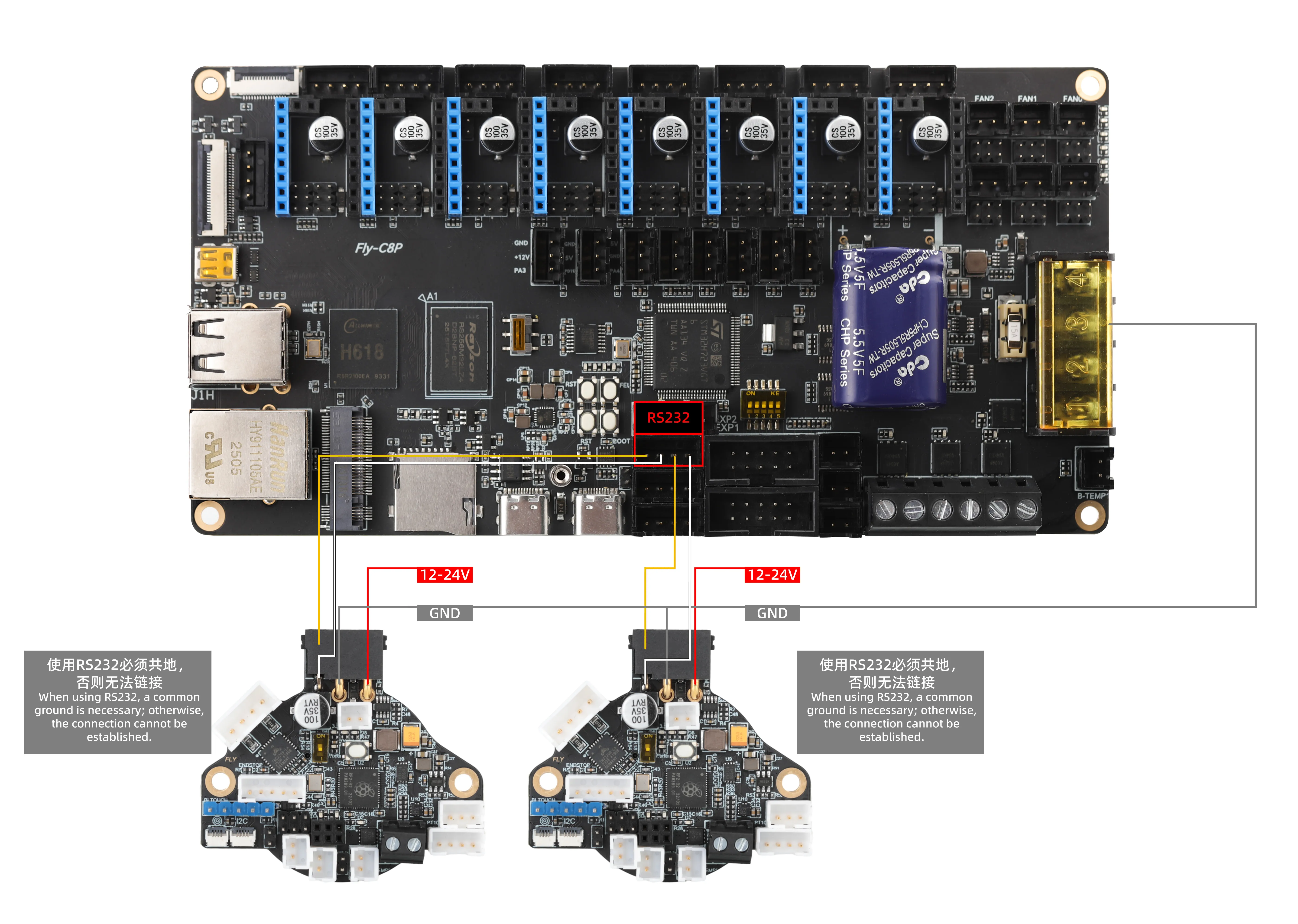

• Schéma de raccordement RS232

Configuration des interfaces

Points essentiels à retenir

Préparation importante

1. Firmware requis :
   La carte d'outils doit être programmée avec le firmware RS232, sinon aucune communication ne sera possible.
2. Mise à la masse obligatoire :
   ⚠️ Avant de connecter la carte d'outils, il faut s'assurer qu'elle partage la même alimentation que le C8P ou bien relier la masse (GND) de la carte d'outils à celle de la carte mère (il suffit d'utiliser une alimentation commune 24V/12V).
3. Caractéristiques de l'interface :
   • Les deux interfaces RS232 peuvent fonctionner indépendamment ou simultanément
   • Le paramètre serial: de Klipper est fixé matériellement et ne peut pas être modifié

Normes de câblage

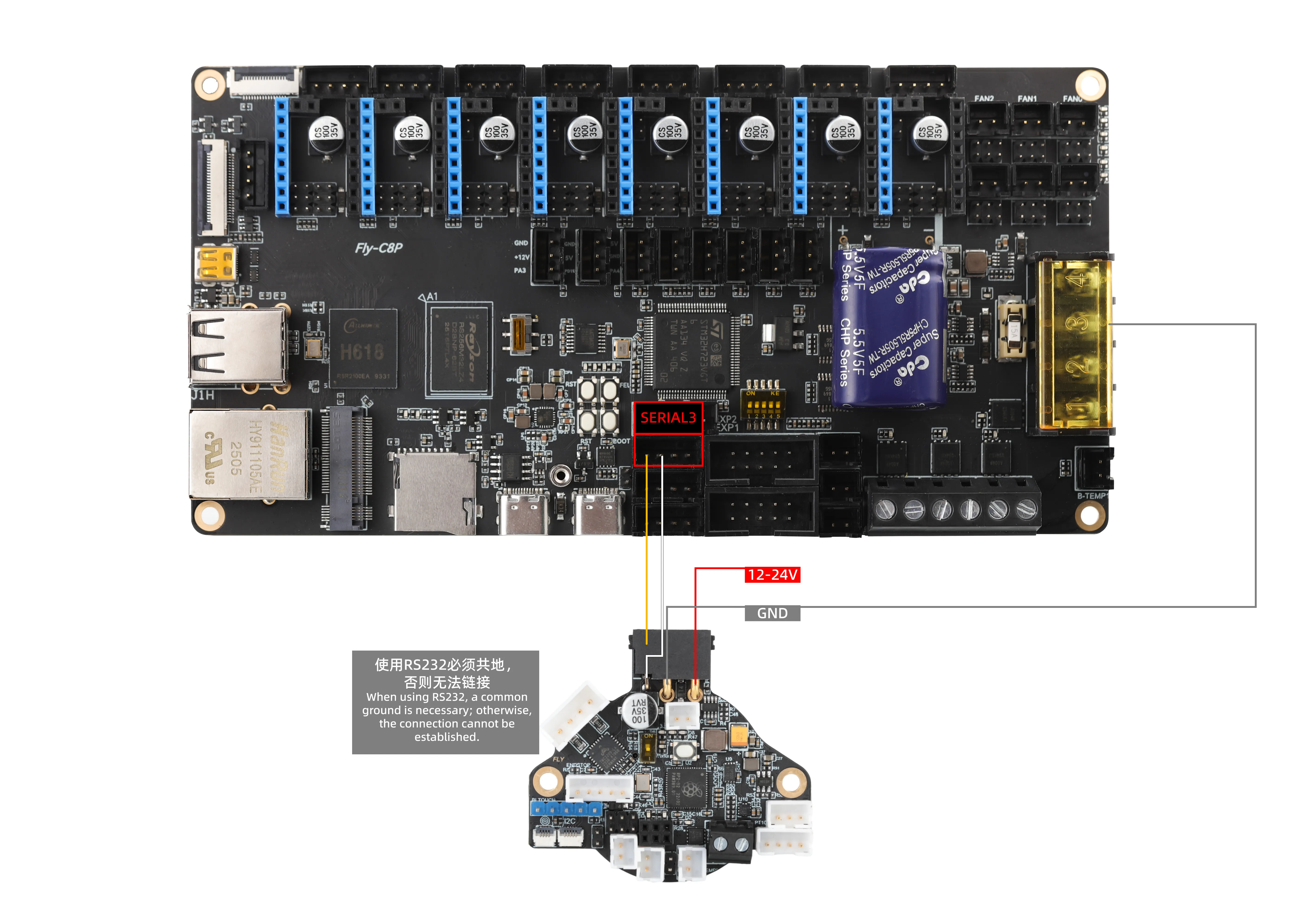

Méthode de câblage de l'interface gauche (SERIAL3)

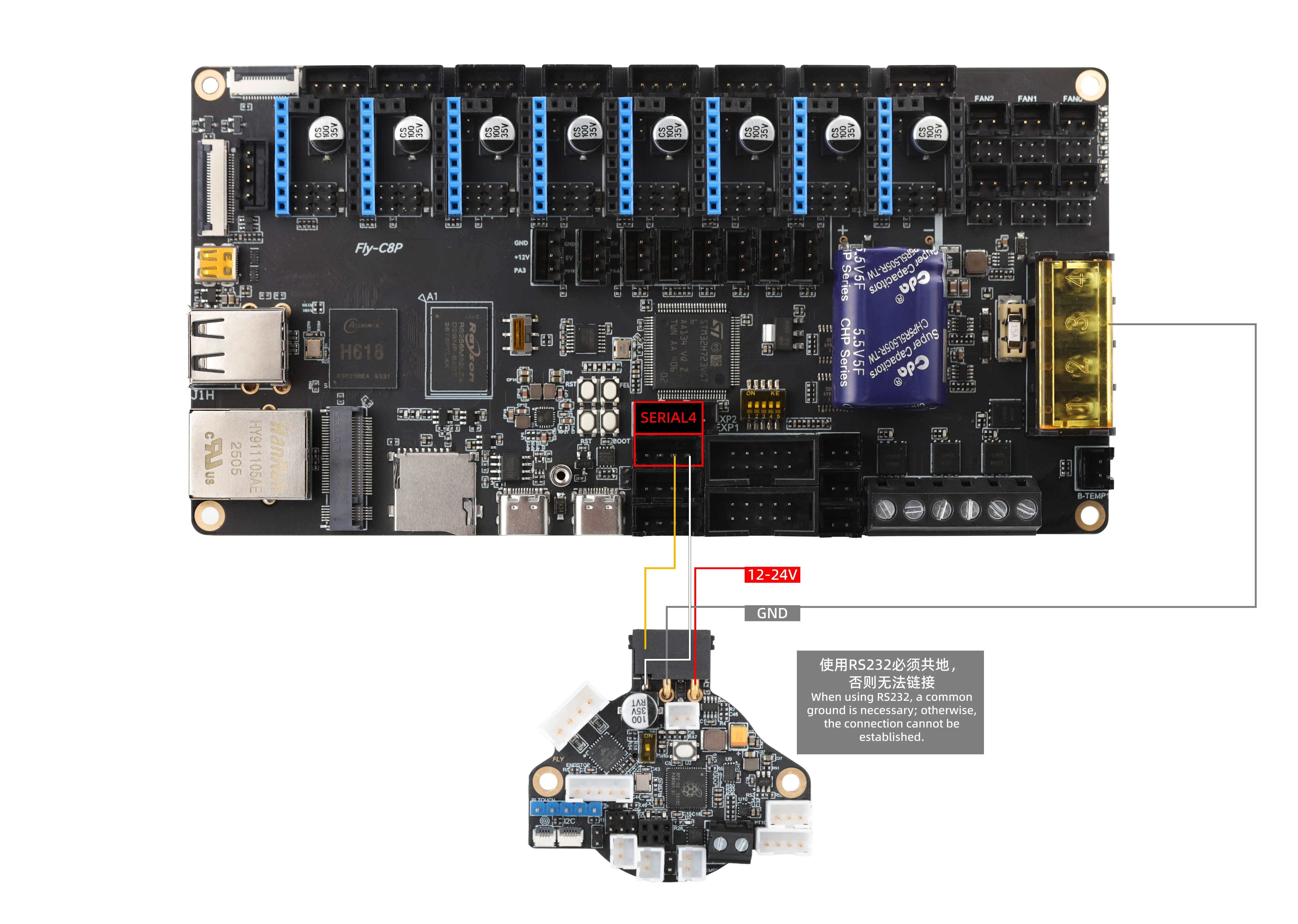

Méthode de câblage de l'interface droite (SERIAL4)

Interface gauche (SERIAL3)

Étapes de configuration

1. Modifier le fichier printer.cfg

   [mcu ToolBoard]  # Remplacer "ToolBoard" par le nom réel
   serial: /dev/serial3  # Noeud d'appareil fixe pour l'interface gauche
   baud: 250000
   restart_method: command

2. Explications des paramètres essentiels
   • Le nom [mcu] doit refléter la fonction de la carte d'outils (ex: [mcu Laser])
   • /dev/serial3 est le noeud spécifique à l'interface gauche, il ne peut pas être modifié

Interface droite (UART4)

Étapes de configuration

1. Modifier le fichier printer.cfg

   [mcu ToolBoard]  # Remplacer "ToolBoard" par le nom réel
   serial: /dev/serial4  # Noeud d'appareil fixe pour l'interface droite
   baud: 250000
   restart_method: command

2. Explications des paramètres essentiels
   • Le nom [mcu] doit refléter la fonction de la carte d'outils (ex: [mcu Extruder])
   • /dev/serial4 est le noeud spécifique à l'interface droite, il ne peut pas être modifié

Procédure générale d'opération

1. Ouvrir le navigateur et saisir l'adresse IP de la machine hôte dans la barre d'adresse. Par exemple, si l'IP de ma machine hôte est 192.168.101.179, il suffit de la taper directement puis appuyer sur Entrée.

2. Ouvrir l'interface WEB de la machine hôte, trouver dans les options de configuration du panneau de gauche :

Pour fluidd : {…} , cliquer dessus pour accéder à printer.cfg

Pour mainsail : Machine, cliquer dessus pour accéder à printer.cfg

3. Renseigner l'ID correspondant

2. Appliquer la configuration

   • Coller le code de configuration dans la zone correspondante
   • Cliquer sur SAVE & RESTART en haut à droite

3. Si Klipper affiche ADC out of range, ce phénomène est normal. Il suffit de connecter le lit chauffant et la sonde thermique sur la carte mère, puis configurer correctement les broches des sondes thermiques de l'extrudeur et du lit chauffé, enregistrer et redémarrer.
