Gravure du système

Guide d'utilisation pour débutants sur la station de travail

Guide d'utilisation pour débutants sur la station de travail

Préparation avant la gravure du système

• Lecteur de cartes
• Carte TF d'une capacité minimale de 16 Go et maximale de 128 Go, la vitesse de transmission de la carte TF doit être de classe 10 ou supérieure
• Télécharger l'image de système correspondante image de système
• Télécharger les outils nécessaires pour la gravure outils de gravure

Gravure du système

Information

La gravure sur carte TF ou la gravure via une carte TF sur M2WE ne nécessite d'utiliser qu'une seule méthode de gravure.

Information

• Si le matériel est installé avec M2WE et une carte mémoire, le système démarre automatiquement à partir de la carte mémoire.
• Il est recommandé d'utiliser une carte TF pour graver le système sur M2WE. L'utilisation d'une gravure via USB sur M2W pourrait échouer en raison de problèmes de compatibilité des pilotes. Il est conseillé d'utiliser directement la gravure de la carte mémoire dans M2WE.
• Veuillez vérifier que l'image de système téléchargée correspond bien. Sinon, elle ne pourra pas démarrer.

Gravure sur carte TF

Installation du système sur une carte TF

Préparation

• Installez d'abord le logiciel SDFormatter et Rufus Outils de formatage
• Décompressez le système, après décompression le fichier aura une extension .img
• Il est déconseillé d'utiliser balenaetcher ou Raspberry Pi pour l'installation du système sur la carte TF
• Insérez la carte TF dans un lecteur de cartes, puis branchez le lecteur à une interface USB du PC
• Si la carte TF contient des données, veillez à faire une sauvegarde. Après installation du système, il n'est pas recommandé de retirer la carte TF, sauf si elle doit être réinstallée sur M2WE

Formattage de la carte mémoire

• Utilisez le logiciel SDFormatter.exe pour formater la carte TF
• Sélectionnez le disque à formatter

• Vous pouvez également utiliser la gestion des disques intégrée à Windows pour supprimer les partitions, puis recréer une partition après suppression.

Installation sur la carte TF

Installation du système

1. Ouvrir Rufus, choisir le périphérique, la capacité affichée du périphérique choisi doit être identique à celle de la carte de démarrage insérée dans l'ordinateur.



2. Sélectionner le type de démarrage, par défaut sélectionnez fichier d'image.

3. Sélectionner le fichier d'image, cliquez sur le bouton Sélectionner à droite du type de démarrage, choisissez le fichier .img décompressé.

4. Après avoir sélectionné le fichier d'image, le type de démarrage changera pour afficher le nom du fichier d'image.



5. Cliquez sur le bouton Démarrer, si une fenêtre de confirmation s'affiche pour effacer les données du disque, cliquez sur OK.



6. Une fois l'écriture terminée, l'ordinateur émettra un signal sonore et la barre de progression affichera Prêt.



7. Ne retirez pas immédiatement la carte de démarrage après l'écriture.

8. Ouvrez l'explorateur de fichiers, vérifiez qu'il existe un lecteur amovible ou une clé USB nommée FlyOS-Conf.



9. Ouvrez FlyOS-Conf, si les deux fichiers suivants sont présents, cela signifie que l'installation a réussi.



10. Installez la carte système sur la carte mère.

Gravure via carte TF sur M2WE

Passage via la carte TF vers M2WE

Information

La migration du système permet de transférer intégralement l'image présente sur la carte TF vers M2WE. Une fois la migration terminée, le contenu de M2WE sera identique à celui de la carte TF d'origine.

• Après avoir installé M2WE, allumez-le
• Connectez-vous d'abord via un port série à SSH
• Exécutez les commandes suivantes. Vous pourriez être invité à entrer un mot de passe. Entrez mellow puis appuyez sur Entrée. Notez que le mot de passe ne sera pas visible.

sudo nand-sata-install

• Sélectionnez l'option Boot from eMMC - system on eMMC puis appuyez sur la touche Entrée (généralement, l'option par défaut est sélectionnée, donc appuyez directement sur Entrée)

• Lorsque vous voyez This script will erase your eMMC. Continue?, choisissez Yes et appuyez sur Entrée (généralement, l'option par défaut est sélectionnée, donc appuyez directement sur Entrée)

• Sélectionnez le type de système de fichiers comme ext4 puis appuyez sur la touche Entrée (généralement, l'option par défaut est sélectionnée, donc appuyez directement sur Entrée)

• Patientez jusqu'à ce qu'une barre de progression apparaisse (si plus de 2 minutes se passent sans que la barre de progression n'apparaisse, appuyez sur CTRL+C pour interrompre l'opération, puis redémarrez l'appareil et réessayez)

• Pendant le processus de migration, ne coupez pas l'alimentation ni n'exécutez d'autres opérations jusqu'à ce que la migration soit terminée
• Une fois la migration terminée, appuyez simplement sur Entrée, attendez que l'appareil s'éteigne complètement

• Éteignez l'appareil, retirez la carte TF, puis rallumez-le. À ce stade, vous pouvez démarrer à partir du système dans l'eMMC

Gravure via USB sur M2WE

Installation du système sur M2WE via USB

Préparation

Préparation

• Installez d'abord le logiciel SDFormatter et Rufus Outils de formatage
• Téléchargez le pilote de démarrage M2WE
• Décompressez le système, après décompression le fichier aura une extension .img
• Il est déconseillé d'utiliser balenaetcher ou Raspberry Pi pour l'écriture du système
• Insérez M2WE ou la carte SD dans M2SD, puis connectez M2SD à l'ordinateur via USB
• Si M2WE contient des données, veillez à les sauvegarder

Installation du pilote

• Ouvrez le logiciel Zadig
• Sauf pour le premier Zadig, qui peut être exécuté directement sans installation, les deux autres nécessitent une installation. Passez toutes les étapes en cliquant sur Suivant ou Next
• Ouvrez Zadig, cochez List All Devices dans le menu déroulant Options en haut

prompt

Assurez-vous que l'appareil est connecté au PC en maintenant la touche BOOT enfoncée

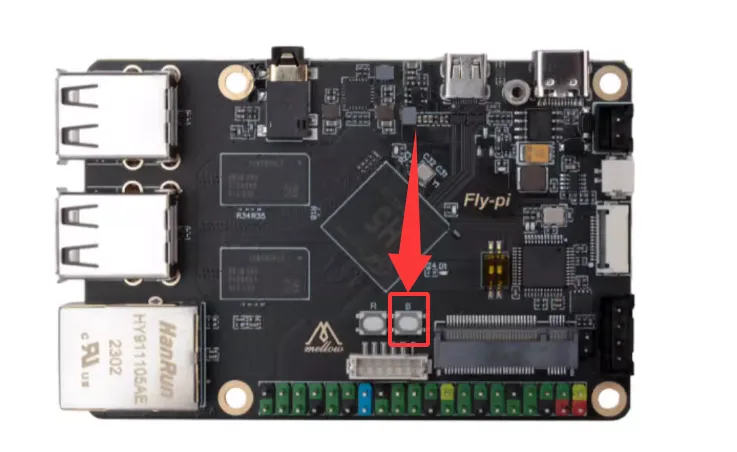

• Installez correctement M2WE, maintenez la touche BOOT enfoncée et connectez le câble USB double tête au PC

FLY-C8

• Port FLY-C8

FLY-Pi v2

• Port FLY-Pi v2

FLY-Pi(π)

• Port FLY-Pi

FLY-Gemini

• Port FLY-Gemini

• Ouvrez zadig

• Si tout se passe bien, un nouveau périphérique Périphérique Inconnu #x ou USB Device(VID_1f3a_PID_efe8) apparaîtra dans zadig, sélectionnez-le

• Après avoir sélectionné le périphérique, vérifiez que l'ID USB correspond à celui de l'image ci-dessus. Si ce n'est pas le cas, choisissez un autre périphérique
• La deuxième zone de l'image ne peut choisir que WinUSB(vxxxxxxx), la version du pilote n'a pas d'importance
• Cliquez sur Installer le Pilote pour installer le pilote

prompt

• Le pilote USB a été installé avec succès (le pilote n'a besoin d'être installé qu'une seule fois, si vous réinstallez par la suite, il n'est pas nécessaire de réinstaller)
• Ouvrez le FLY-BOOT installé, cliquez sur Vérifier le Périphérique
• Si les étapes précédentes ont été effectuées correctement, un message apparaîtra indiquant que le périphérique est disponible
• Cliquez sur Démarrer BOOT, s'il fonctionne correctement, un message indiquera que BOOT a été activé avec succès

Formatage de M2WE

• Utilisez le logiciel TFFormatter.exe pour formater le disque BOOT

• Ou utilisez la gestion de disque intégrée de Windows pour supprimer la partition, puis recréer la partition
• Vous pouvez maintenant ouvrir l'Explorateur de fichiers, vous verrez une clé USB de 14,5 Go (la taille affichée d'une eMMC de 16 Go est de 14,5 Go)
• Vous pouvez maintenant utiliser Win32diskimager pour graver l'image système, sélectionnez cette clé USB de 14,5 Go

Écriture du système sur M2WE

Installation du système

1. Ouvrir Rufus, choisir le périphérique, la capacité affichée du périphérique choisi doit être identique à celle de la carte de démarrage insérée dans l'ordinateur.



2. Sélectionner le type de démarrage, par défaut sélectionnez fichier d'image.

3. Sélectionner le fichier d'image, cliquez sur le bouton Sélectionner à droite du type de démarrage, choisissez le fichier .img décompressé.

4. Après avoir sélectionné le fichier d'image, le type de démarrage changera pour afficher le nom du fichier d'image.



5. Cliquez sur le bouton Démarrer, si une fenêtre de confirmation s'affiche pour effacer les données du disque, cliquez sur OK.



6. Une fois l'écriture terminée, l'ordinateur émettra un signal sonore et la barre de progression affichera Prêt.



7. Ne retirez pas immédiatement la carte de démarrage après l'écriture.

8. Ouvrez l'explorateur de fichiers, vérifiez qu'il existe un lecteur amovible ou une clé USB nommée FlyOS-Conf.



9. Ouvrez FlyOS-Conf, si les deux fichiers suivants sont présents, cela signifie que l'installation a réussi.



10. Installez la carte système sur la carte mère.

Gravure via M2SD Burner sur M2WE ou carte TF

Installation de M2WE ou de la carte SD sur M2SD

Remarques importantes

• Ce produit supporte USB3.0
• Ce produit ne supporte pas l'utilisation simultanée de TF et M2WE
• Après avoir installé M2WE ou une carte SD et connecté à un port USB de l'ordinateur, il est possible de formater
• L'installation d'autres appareils comme NVME n'est pas autorisée, sinon cela pourrait endommager l'appareil !!!

Installation de M2WE

Installation de TF

Préparation

• Installez d'abord le logiciel SDFormatter et Rufus Outils de formatage
• Décompressez le système, le fichier décompressé doit avoir une extension .img
• Il est déconseillé d'utiliser balenaetcher ou Raspberry Pi pour graver le système
• Installez M2WE ou une carte SD sur M2SD, puis branchez M2SD sur un port USB de l'ordinateur
• Si M2WE ou une carte TF contient des données, veuillez les sauvegarder

Formatage de la carte mémoire

• Utilisez le logiciel TFFormatter.exe pour formater
• Sélectionnez le disque à formatter

• Ou utilisez la gestion des disques intégrée à Windows pour supprimer la partition, puis créez une nouvelle partition après suppression.

Installation du système

Installation du système

1. Ouvrir Rufus, choisir le périphérique, la capacité affichée du périphérique choisi doit être identique à celle de la carte de démarrage insérée dans l'ordinateur.



2. Sélectionner le type de démarrage, par défaut sélectionnez fichier d'image.

3. Sélectionner le fichier d'image, cliquez sur le bouton Sélectionner à droite du type de démarrage, choisissez le fichier .img décompressé.

4. Après avoir sélectionné le fichier d'image, le type de démarrage changera pour afficher le nom du fichier d'image.



5. Cliquez sur le bouton Démarrer, si une fenêtre de confirmation s'affiche pour effacer les données du disque, cliquez sur OK.



6. Une fois l'écriture terminée, l'ordinateur émettra un signal sonore et la barre de progression affichera Prêt.



7. Ne retirez pas immédiatement la carte de démarrage après l'écriture.

8. Ouvrez l'explorateur de fichiers, vérifiez qu'il existe un lecteur amovible ou une clé USB nommée FlyOS-Conf.



9. Ouvrez FlyOS-Conf, si les deux fichiers suivants sont présents, cela signifie que l'installation a réussi.



10. Installez la carte système sur la carte mère.

Installation de la carte système

Installation de la carte TF sur C8

• Après avoir gravé le système sur la carte TF, il est nécessaire de connecter la carte TF au C8, sinon le système ne pourra pas démarrer

Installation de la carte M2WE sur C8

• Veuillez noter qu'avec une carte TF, le système démarre par défaut depuis la carte TF
• Veuillez noter que les vis doivent être fixées avec un tournevis hexagonal de 1.27 mm

Installation de l'antenne

1. Installer l'antenne pour le module M2WE ou le module WiFi 2,4G

note

• Le poste de travail FLY nécessite l'utilisation du module M2WE ou du module WiFi 2,4G, sans quoi il ne sera pas possible d'utiliser le WiFi
• Veuillez noter que le poste de travail ne prend pas en charge les noms de réseau WiFi en chinois, ni les réseaux WiFi combinant 2,4G et 5G

• L'endroit marqué par une flèche rouge est l'emplacement de l'antenne WiFi
• L'emplacement de l'antenne WiFi est ipex1
• Veuillez installer l'antenne sur M2WE, sinon le faible signal pourrait empêcher la connexion au routeur

prompt

• Une fois la carte système installée, vous pouvez passer à l'étape suivante : connexion SSH au poste de travail

2. Alimenter le poste de travail.
   Ici, votre poste de travail peut maintenant démarrer !!
   Veuillez passer à l'étape suivante : Connexion SSH au poste de travail

Modification des autres options de configuration du système

Pour modifier les autres options de configuration du système, veuillez consulter : Modification de la configuration du système
