Remarques sur la carte mère

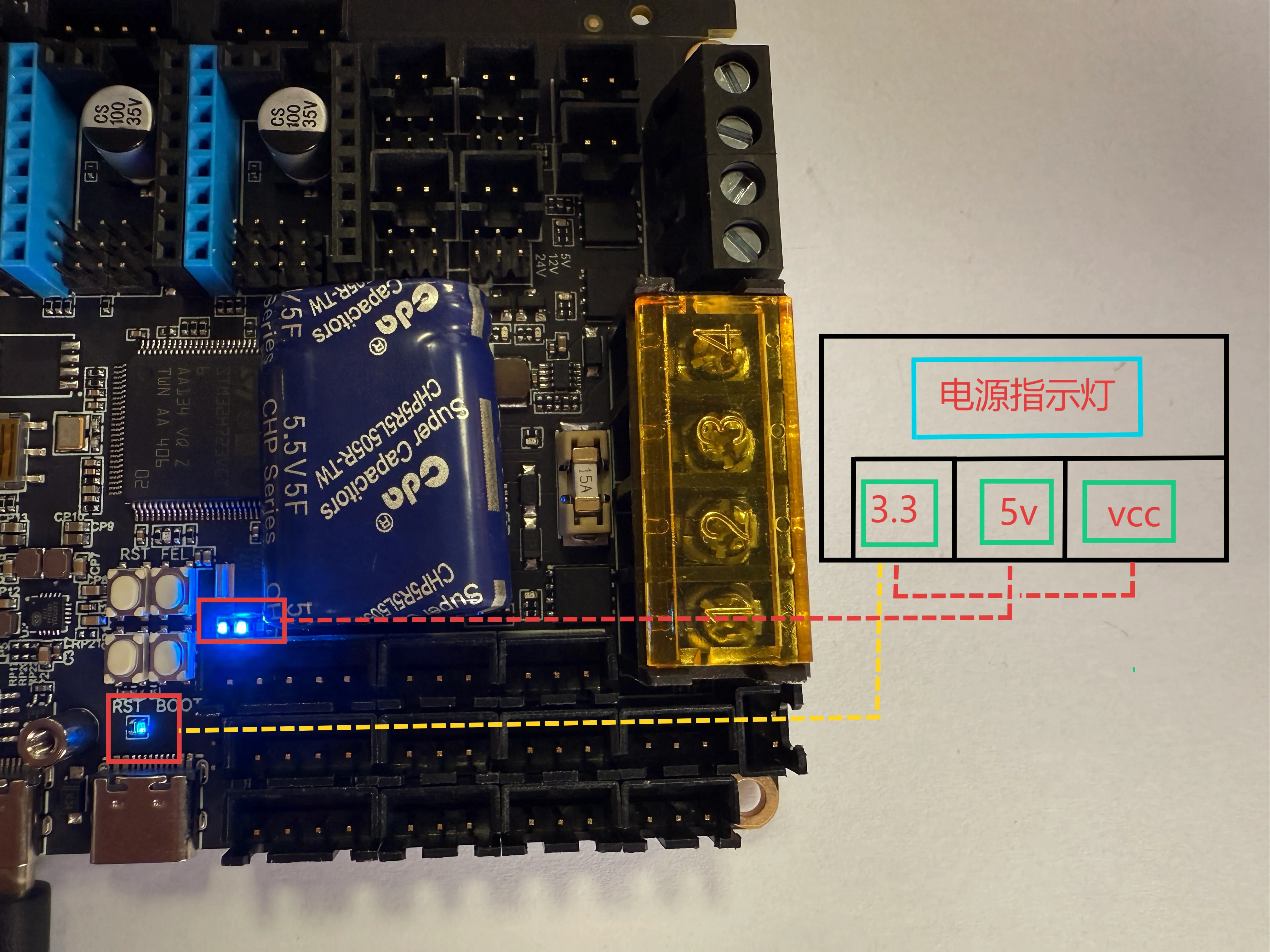

Témoin de l'alimentation​

  • Lorsque l'alimentation est fournie uniquement via TYPE-C sans connecter d'autres alimentations de la carte mère, au moins deux lampes doivent s'allumer : 3.3V et 5V.
  • Après avoir branché l'alimentation de la carte mère, les lampes d'alimentation de la carte mère doivent s'allumer pour 3.3V, 5V et VCC.

Dépannage des problèmes​

À savoir
  • En l'absence de tout périphérique externe (pilotes, limiteurs, écran 12864, etc.)
  • Lorsqu'une alimentation via TYPE-C est fournie, au moins la lampe 3.3V doit rester allumée.
  • Si la lampe 5V ne s'allume pas après avoir connecté l'alimentation de la carte mère et celle du pilote, contactez le service clientèle pour assistance.

Pilotes​

  • La carte mère prend en charge des pilotes externes Tutoriel de câblage et configuration

Entrées de limitation​

  • Veuillez vous assurer de la bonne séquence de câblage. Pour les limitateurs à trois fils, il est essentiel de respecter l'ordre de connexion de 5V, GND et S. Une erreur de raccordement pourrait endommager la carte mère.
  • Si vous utilisez un câblage à deux fils, il suffit de connecter S et GND.
  • Les capteurs PL08 et autres interrupteurs de proximité nécessitent une diode externe sur le port signal pour réduire la tension sous 3.3V.
