Présentation du produit
Le module d'arrêt et de redémarrage FLY-KPPM est conçu spécialement pour les cartes de développement comme le Raspberry Pi, visant à prévenir la perte de données causée par une panne de courant. En utilisant des technologies avancées, il peut automatiquement basculer vers une alimentation par condensateur lorsqu'une coupure de courant se produit, garantissant que la carte de développement continue de fonctionner stablement pendant 15 secondes en cas de panne de courant, assurant ainsi une sauvegarde efficace des données. Compact et facile à installer.

Remarques sur l'utilisation du produit
L'alimentation n'est compatible qu'avec une tension DC12-24V. Veuillez vérifier correctement la polarité avant de connecter et effectuer la connexion hors tension. Tout dommage causé par une mauvaise connexion ne sera pas pris en charge par notre société.
La prise 5V OUT fournit une alimentation d'urgence ; elle ne doit pas être utilisée pour une alimentation courante. Veuillez utiliser USB-OUT ou SIG/IO pour alimenter l'ordinateur supérieur.
Lorsque vous utilisez le module de mise hors tension en toute sécurité, un approvisionnement en énergie de 12V-24V est nécessaire. Pour garantir un fonctionnement normal du module, la tension de sortie 5V du module de mise hors tension interne ne doit pas être inférieure à 4.9V, sinon le module de mise hors tension interne passera en mode surcharge et les condensateurs resteront en état de charge constante, ce qui entraînera une surchauffe du module.
Explication du contenu affiché sur l'écran
Contenu affiché | Explication à gauche | Paramètre à droite | Explication à droite |
---|---|---|---|
ENTRÉE: | Tension d'entrée | SORTIE: | Tension de sortie |
CA: | Tension totale du condensateur | OI: | Courant de charge de sortie |
C1: | Tension du condensateur C1 | C2: | Tension du condensateur C2 |
Temp: | Température du module de mise hors tension | E: | Message d'état, voir ci-dessous |
Contenu affiché | Explication de l'état |
---|---|
Prêt! | Démarrage normal |
ENTRÉE BASSE! | Tension d'entrée basse |
ENTRÉE ÉLEVÉE! | Tension de sortie élevée |
TENSION BASSE! | Tension de sortie basse |
TENSION ÉLEVÉE! | Tension de sortie élevée |
TEMPÉRATURE ÉLEVÉE! | Température élevée |
AUCUNE DONNÉE | Erreur inconnue |
R: XX Sec | Si une coupure de courant se produit dans les 10 secondes précédentes et qu'il y a un redémarrage, ce message apparaît avec un compte à rebours, qui se termine après le redémarrage de l'ordinateur supérieur |
Téléchargement du modèle de boîtier fixe
https://cdn.mellow.klipper.cn/STEP/KPPM.zip
Explication des broches
-
OUT-RST Réinitialisation
-
OUT-PDN Arrêt
-
IN-PIN
Tiré haut par défaut, le module détecte automatiquement le temps de coupure de courant lorsqu'il est alimenté. Si le temps de coupure de courant est inférieur à 10 secondes, il attendra 10 secondes avant de redémarrer automatiquement la sortie 5V (assurant que l'ordinateur supérieur termine l'arrêt et puisse redémarrer). Si branché sur GND, la fonction de détection automatique du temps de coupure de courant sera désactivée.

Tutoriel d'utilisation du PC supérieur FLY
Applicable uniquement aux modèles FLY-Pi, FLY-Pi-V2 et FLY-C8
Le PC supérieur FLY nécessite l'exécution des commandes suivantes via SSH :
sudo curl -kfSL --progress-bar https://cdn.mellow.klipper.cn/firmware/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt
Redémarrer le système :
sudo reboot
Tutoriel de câblage du PC supérieur FLY
- Tutoriel de câblage du PC supérieur FLY
- Utilisation du câble 5V pour FLY-C8
- Utilisation du câble USB pour FLY-C8
- Utilisation du câble 5V pour FLY-Pi(π)
- Utilisation du câble USB pour FLY-Pi(π)
- Utilisation du câble 5V pour FLY-Pi-V2
- Utilisation du câble USB pour FLY-Pi-V2
- Utilisation du câble USB pour FLY-gemini
- Utilisation du câble USB pour FLY-lite2.1
- Utilisation du câble 5V pour FLY-C8, vérifiez la correspondance en consultant l'image

- Utilisation du câble USB pour FLY-C8

- Utilisation du câble 5V pour FLY-Pi

- Utilisation du câble USB pour FLY-Pi

- Utilisation du câble 5V pour FLY-Pi-V2

- Utilisation du câble USB pour FLY-Pi-V2

- Utilisation du câble USB pour FLY-Gemini

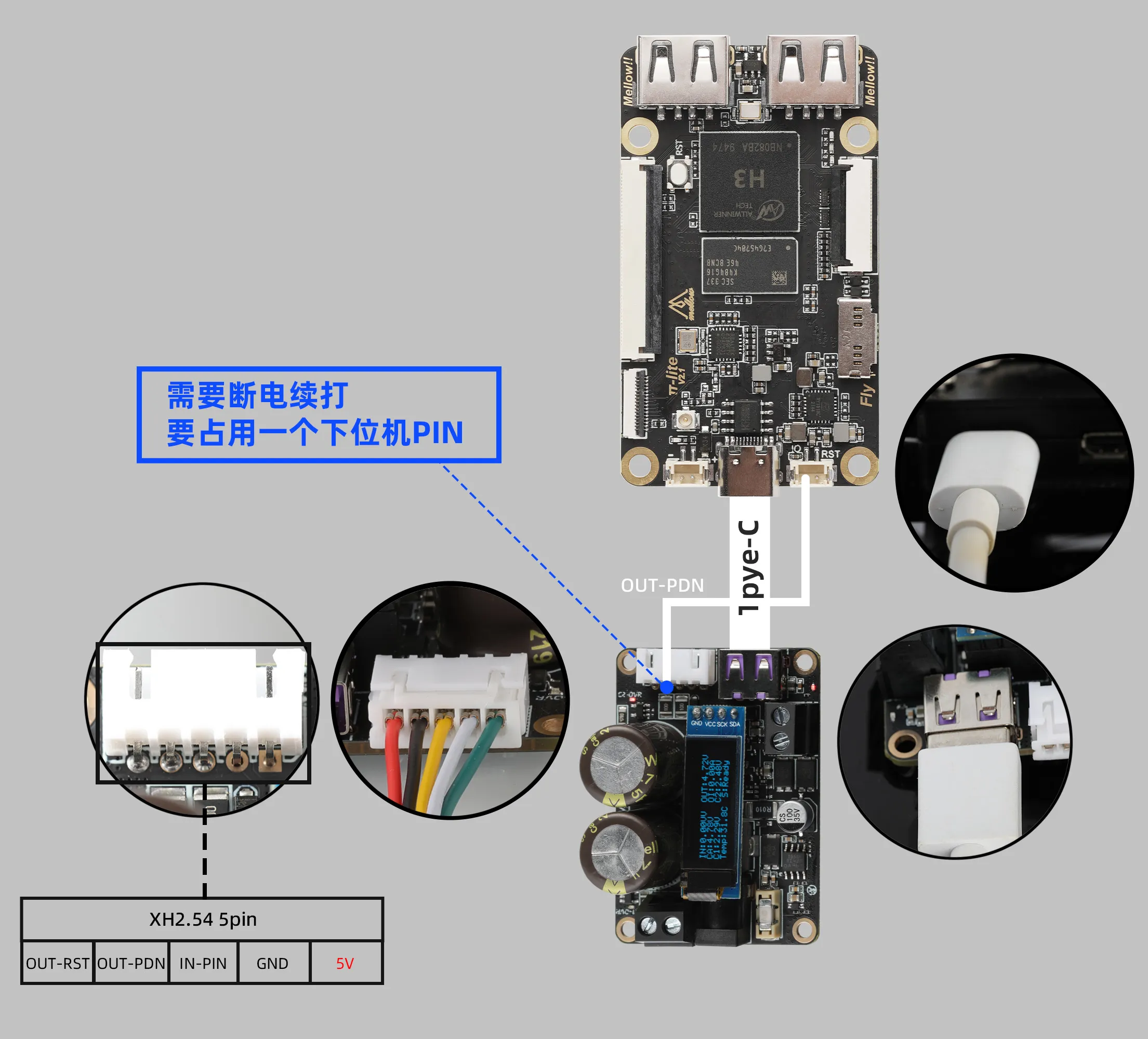

- Utilisation du câble USB pour FLY-Lite2.1

Tutoriel d'utilisation du PC supérieur Raspberry Pi
Le Raspberry Pi suit une procédure similaire. Vous devez insérer la carte SD contenant l'image du système dans l'ordinateur, puis ajouter la commande dtoverlay=gpio-shutdown,gpio_pin=21
dans le fichier config.txt, puis enregistrer et quitter.

- Tutoriel de câblage du PC supérieur Raspberry Pi
- Utilisation du câble 5V pour Raspberry Pi
- Utilisation du câble USB pour Raspberry Pi
- Utilisation du câble 5V pour Raspberry Pi

- Utilisation du câble USB pour Raspberry Pi
