Présentation du produit

Le détecteur de fil FilGuard est compatible avec l'extrudeuse VZ-Hextrudort-Low, il prend en charge la détection de rupture de fil et la détection de bouchage, et dispose d'un bouton éditable personnalisable.

Tutoriel de connexion

• La connexion via le connecteur PH2.0 5P intégré sur la carte est plus pratique

État des lumières du microprogramme

• Manque de filament : clignotement rouge
• Alimentation : clignotement bleu (plus la vitesse d'alimentation est rapide, plus la fréquence de clignotement est élevée)
• Retrait : clignotement vert (comme ci-dessus)
• Filament présent mais pas d'alimentation ou de retrait : lumière respirante orange

Configuration de référence pour la détection de rupture et de bouchage dans Klipper

note

Dans la configuration de détection de bouchage, detection_length: 2.0

2,0 mm est la longueur minimale de détection requise pour que le module de détection intelligent de matériau fonctionne correctement. Si vous rencontrez des déclenchements erronés, essayez d'augmenter la longueur de détection de 1 mm jusqu'à ce que le problème soit résolu.

[respond]
default_type: echo

[force_move]
enable_force_move: True

[filament_switch_sensor Détection de rupture]
pause_on_runout: False
switch_pin: ^!PG12
runout_gcode:
        {% if (printer.print_stats.state == "printing") %}
                PAUSE
        {% endif %}
        M118 Manque de filament
        # filament_unload
insert_gcode:
        M118 Alimentation
        FORCE_MOVE STEPPER=extruder DISTANCE=8 VELOCITY=5 ACCEL=60
        {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                M118 En attente de chauffe!
                SET_HEATER_TEMPERATURE HEATER=extruder TARGET=200
                TEMPERATURE_WAIT SENSOR=extruder MINIMUM=190
        {% endif %}
        M83
        G92 E0
        G0 E50 F500
        G0 E10 F200

[filament_motion_sensor Détection de bouchage]
extruder: extruder
detection_length: 2.0
switch_pin: ^!PG10
pause_on_runout: False
runout_gcode:
        {% if (printer.print_stats.state == "printing") %}
                PAUSE
        {% endif %}
        M118 Bouchage
insert_gcode:
        M118 Réinitialisation du bouchage
#event_delay:
#pause_delay:

Information

L'alimentation et le retrait ne peuvent utiliser qu'une seule option

Configuration de référence du bouton de retrait pour Kliiper

[gcode_button filament_unload]
pin: ^!PG11
release_gcode:
filament_unload
press_gcode:


[gcode_macro filament_unload]
gcode:
        {% if (printer.print_stats.state != "printing") %}
                M83
                G92 E0
                {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                        M118 En attente de chauffe!
                        SET_HEATER_TEMPERATURE HEATER=extruder TARGET=190
                        TEMPERATURE_WAIT SENSOR=extruder MINIMUM=185
                {% endif %}
                G0 E10 F300
                G0 E-20 F200
                G0 E-50 F500
        {% else %}
                M118 Imprimante en cours, pas d'opération de retrait!
        {% endif %}

Configuration de référence du bouton d'alimentation pour Kliiper

[gcode_button filament_unload]
pin: ^!PG11
release_gcode:
filament_unload
press_gcode:


[gcode_macro filament_unload]
gcode:
        {% if (printer.print_stats.state != "printing") %}
                M83
                G92 E0
                {% if (printer.extruder.can_extrude|lower != 'true') or (printer.extruder.target == 0)%}
                        M118 En attente de chauffe!
                        SET_HEATER_TEMPERATURE HEATER=extruder TARGET=190
                        TEMPERATURE_WAIT SENSOR=extruder MINIMUM=185
                {% endif %}
                G0 E20 F300
        {% else %}
                M118 Imprimante en cours, pas d'opération de retrait!
        {% endif %}

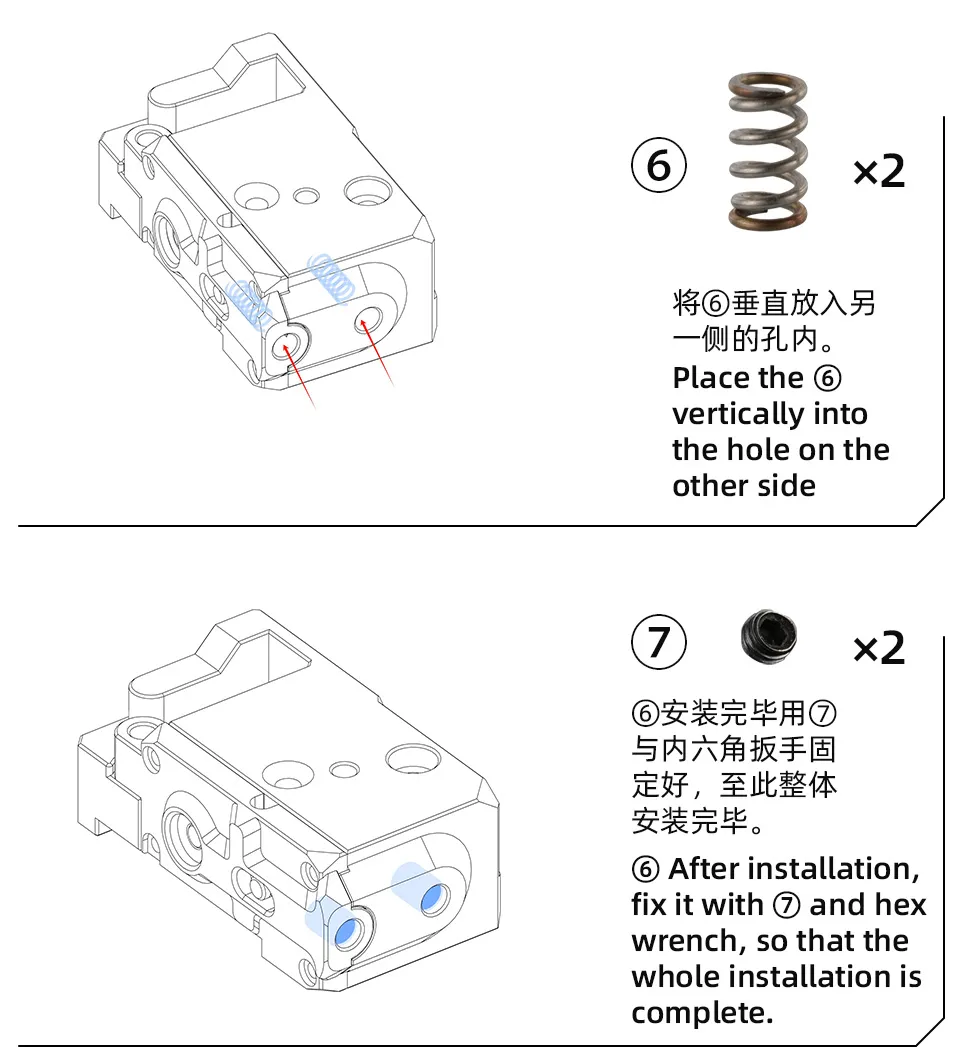

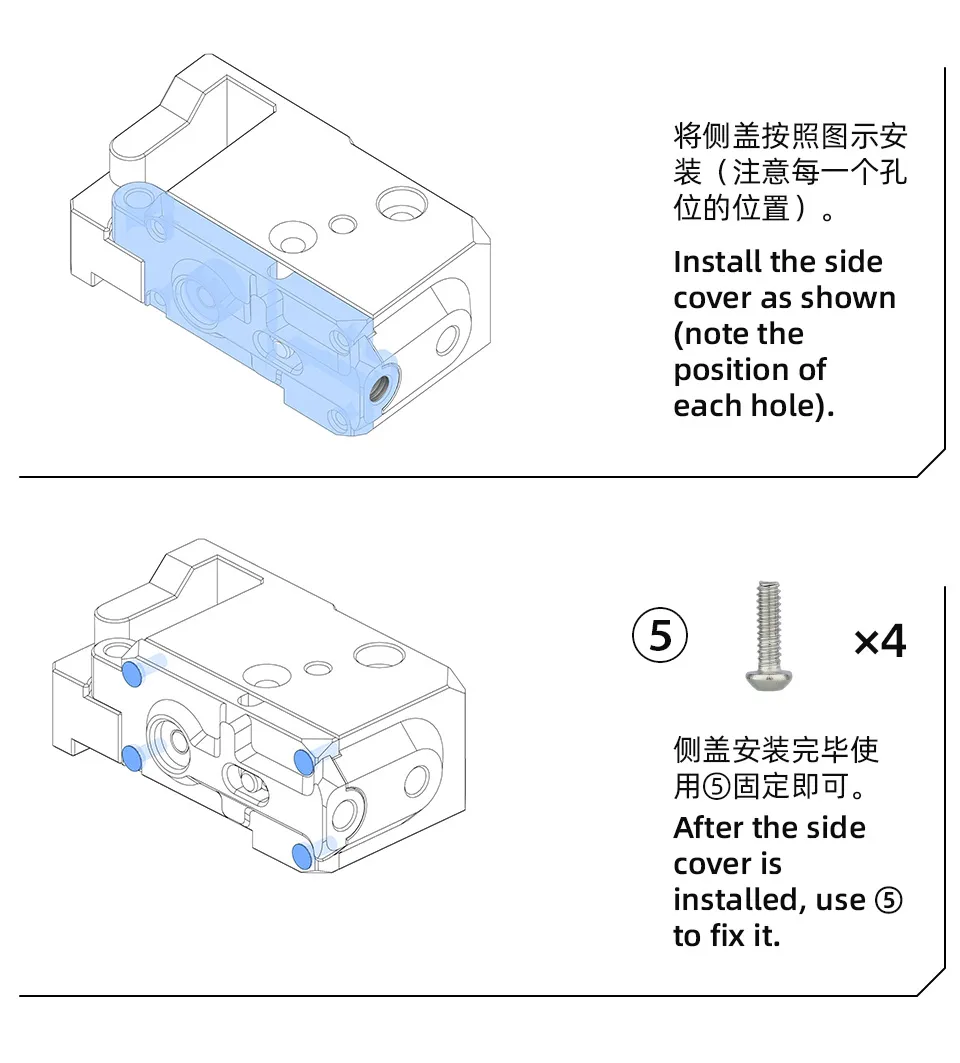

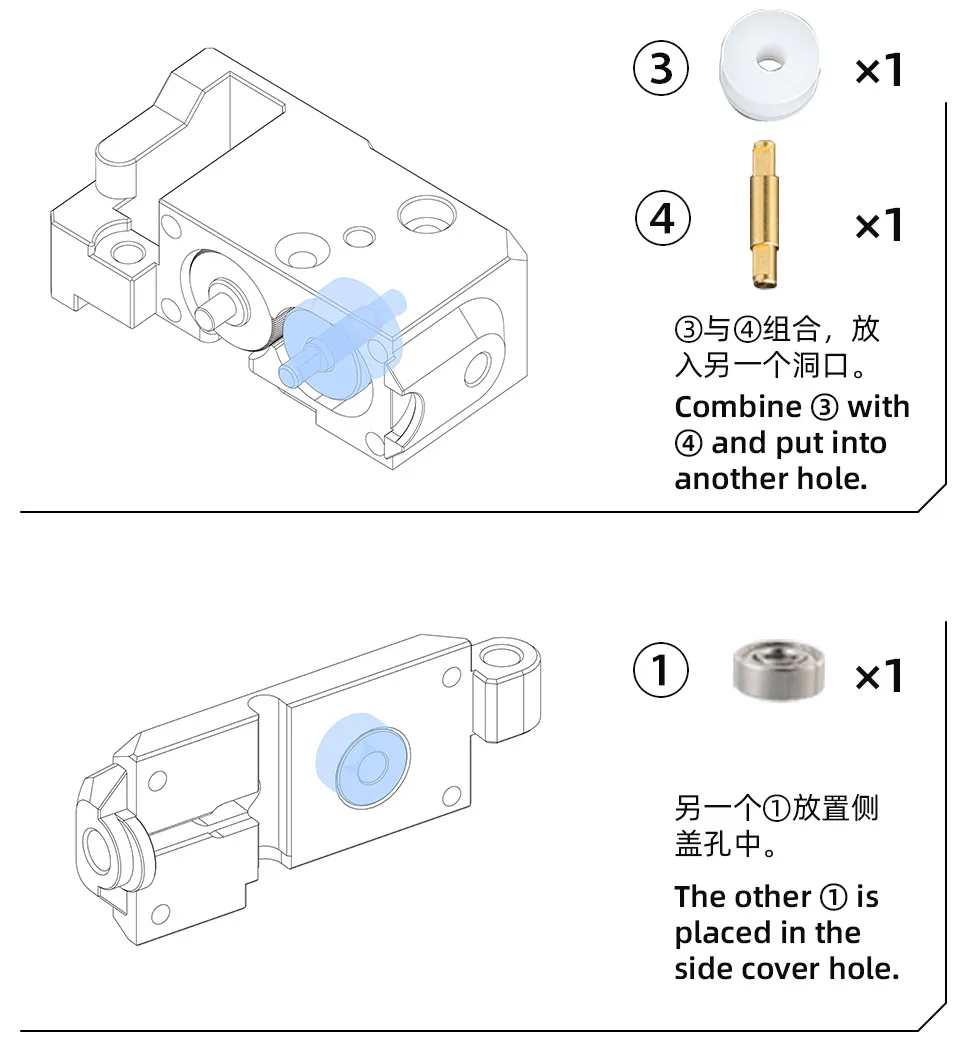

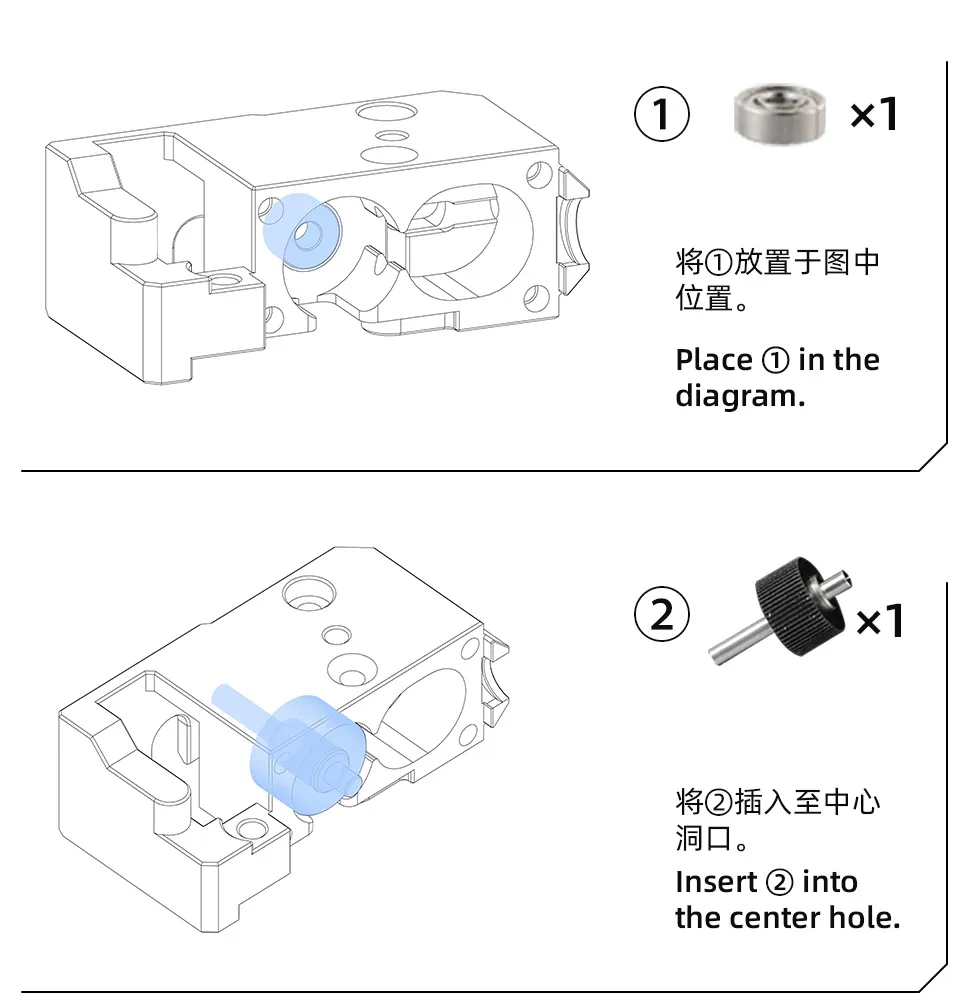

Modèle 3D
