Introduction

Utilisation du tampon LLL

Le tampon de consommables LLL est un dispositif conçu pour l'alimentation à distance des imprimantes 3D, visant à simplifier les opérations d'installation et de retrait des consommables. Ce tampon est équipé de deux boutons, respectivement pour l'alimentation et le retrait, permettant aux utilisateurs d'effectuer des opérations d'alimentation et de retrait électriques.

Fonction de tampon :

Lorsque l'extrudeur de l'imprimante 3D alimente, si la charge tire sur le support de consommables lointain, le tampon détectera cette action et enverra automatiquement une longueur de fil vers l'extrémité chaude. À chaque fois qu'une traction se produit, le tampon effectuera à nouveau cette opération d'alimentation. Cela peut réduire efficacement la traction exercée par l'extrudeur sur les consommables, maintenir la force de poussée de l'extrudeur stable, et ainsi améliorer la stabilité de la qualité d'impression.

Fonction de détection de rupture de fil :

Le tampon dispose d'un détecteur de rupture de fil intégré. Lorsqu'il détecte qu'il n'y a plus de consommables dans le tampon, il envoie un signal à l'imprimante 3D pour arrêter l'impression. Pour utiliser cette fonction, il faut connecter la broche de signal et modifier la configuration de l'imprimante 3D. En revanche, la fonction de tampon peut être utilisée directement sans modifier la configuration.

Grâce à ce design fonctionnel, le tampon de consommables LLL simplifie non seulement les opérations de consommables, mais améliore également la stabilité du processus d'impression 3D et la qualité d'impression.

• Veuillez noter que les fonctions ne peuvent être utilisées qu'après avoir connecté les consommables, sinon vous ne pouvez contrôler que le fonctionnement du moteur via les boutons

Référence de configuration

[filament_switch_sensor detection de rupture]
pause_on_runout: true
switch_pin: ^PG7
runout_gcode:
        PAUSE
        M118 manque de filament
insert_gcode:
        M118 ajout de filament

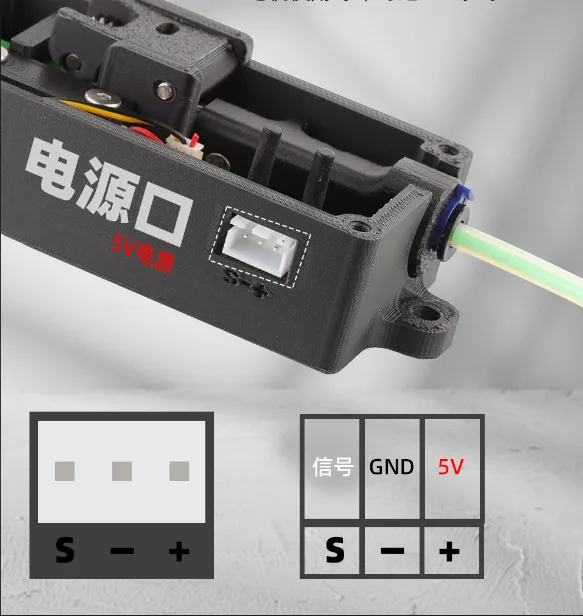

Référence de câblage

Schéma d'installation

• Tutoriel vidéo Bilibili Vidéo d'installation
• Tutoriel vidéo YouTube Vidéo d'installation

Schéma d'installation

• Cliquez sur le lien de téléchargement ci-dessous
