Comment ajuster la valeur de déclenchement du module

Ce document explique comment ajuster la sensibilité de déclenchement du capteur de pression FLY-Alps pour garantir la précision et la fiabilité du nivellement.

Tutoriel vidéo

Préparation

Avant de commencer à ajuster la valeur de déclenchement, assurez-vous :

Que le module est correctement connecté à la carte mère
Que le firmware ALPS a été flashé et fonctionne correctement
Que le fichier de configuration est chargé correctement

Étape 1 : Activation du module

1.1 Envoyer la commande d'activation

Envoyez la commande suivante dans la console Klipper pour activer la broche d'activation du capteur de pression :

SET_PIN PIN=_probe_ready VALUE=1

1.2 Vérifier l'état du module

Après avoir envoyé la commande, observez le voyant de déclenchement sur le module :

État normal : Le voyant doit être éteint
Test de déclenchement : Utilisez un objet métallique (par exemple, une pince à épiler, une clé) pour toucher légèrement la buse, le voyant doit s'allumer

Remarques

Si vous utilisez un objet non métallique pour le test, faites attention à la température de la tête chaude pour éviter d'endommager l'objet
Si le voyant reste allumé ou clignote, vérifiez le câblage et la configuration de la broche EN

Étape 2 : Ajustement de la valeur de déclenchement de pression

2.1 Connecter l'outil de configuration

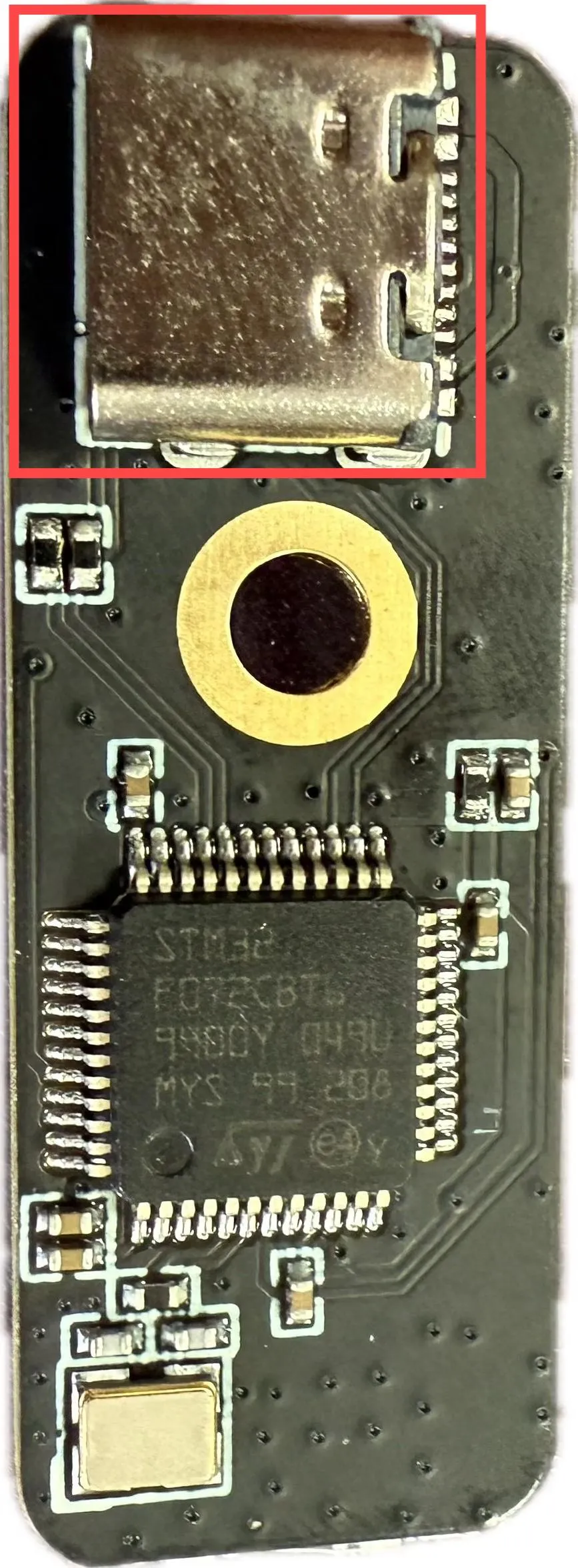

Utilisez un câble USB pour connecter le module FLY-Alps à l'ordinateur

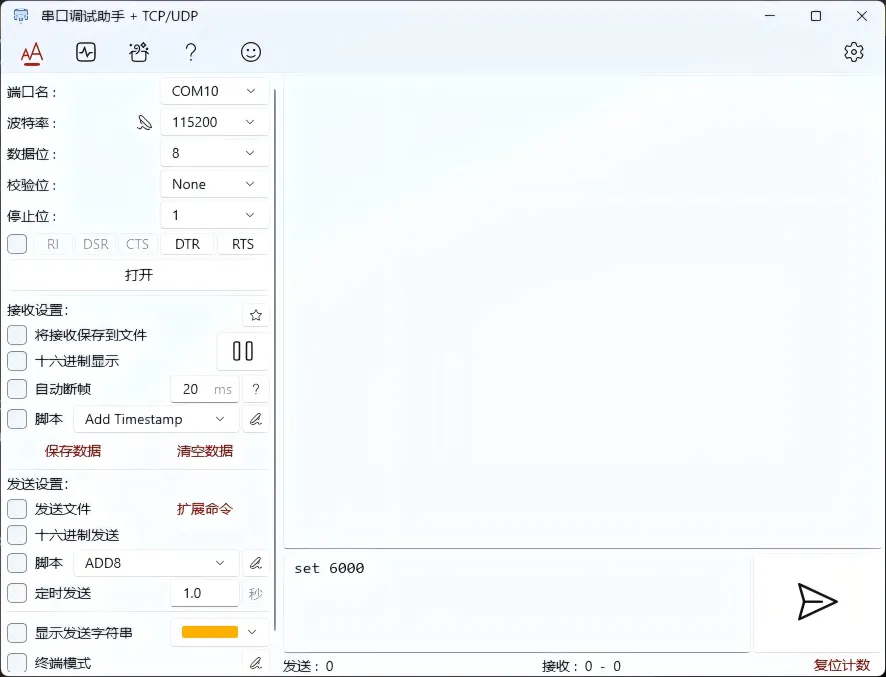

Ouvrez l'outil de configuration FLY-Alps
Sélectionnez le bon numéro de port série
Cliquez sur le bouton « Connecter »

2.2 Configurer la sensibilité

Une fois connecté, vous pouvez :

Voir la valeur ADC actuelle : Surveiller les données brutes du capteur en temps réel
Définir le seuil de déclenchement : Ajuster la sensibilité en fonction des besoins réels
Tester l'effet de déclenchement : Vérifier si la configuration est appropriée

Conseils

Plus la valeur est petite, plus le capteur est sensible (déclenchement plus facile)
Plus la valeur est grande, plus une pression importante est nécessaire pour déclencher
Il est recommandé de trouver le seuil optimal par des tests réels

Problèmes courants

Problème	Cause possible	Solution
Voyant allumé en permanence	Erreur de câblage de la broche EN	Vérifier le câblage et la configuration
Impossible de déclencher	Seuil réglé trop haut	Réduire la valeur de sensibilité
Déclenchements intempestifs fréquents	Seuil réglé trop bas	Augmenter la valeur de sensibilité

Plus d'informations

Pour d'autres problèmes, veuillez consulter la documentation FAQ
