Eddy 使用

信息
  • 请注意扫床建议使用单独Z限位，不建议将扫床当Z限位
  • 在安装 Eddy 时，底部之于喷嘴的位置需至少在喷嘴上面 1-2 mm
  • 校准校准Eddy频率时，线圈PCB要远离热床至少5mm
  • 请不要全部热床是在常温下测试，并且测试时候不要打开热床

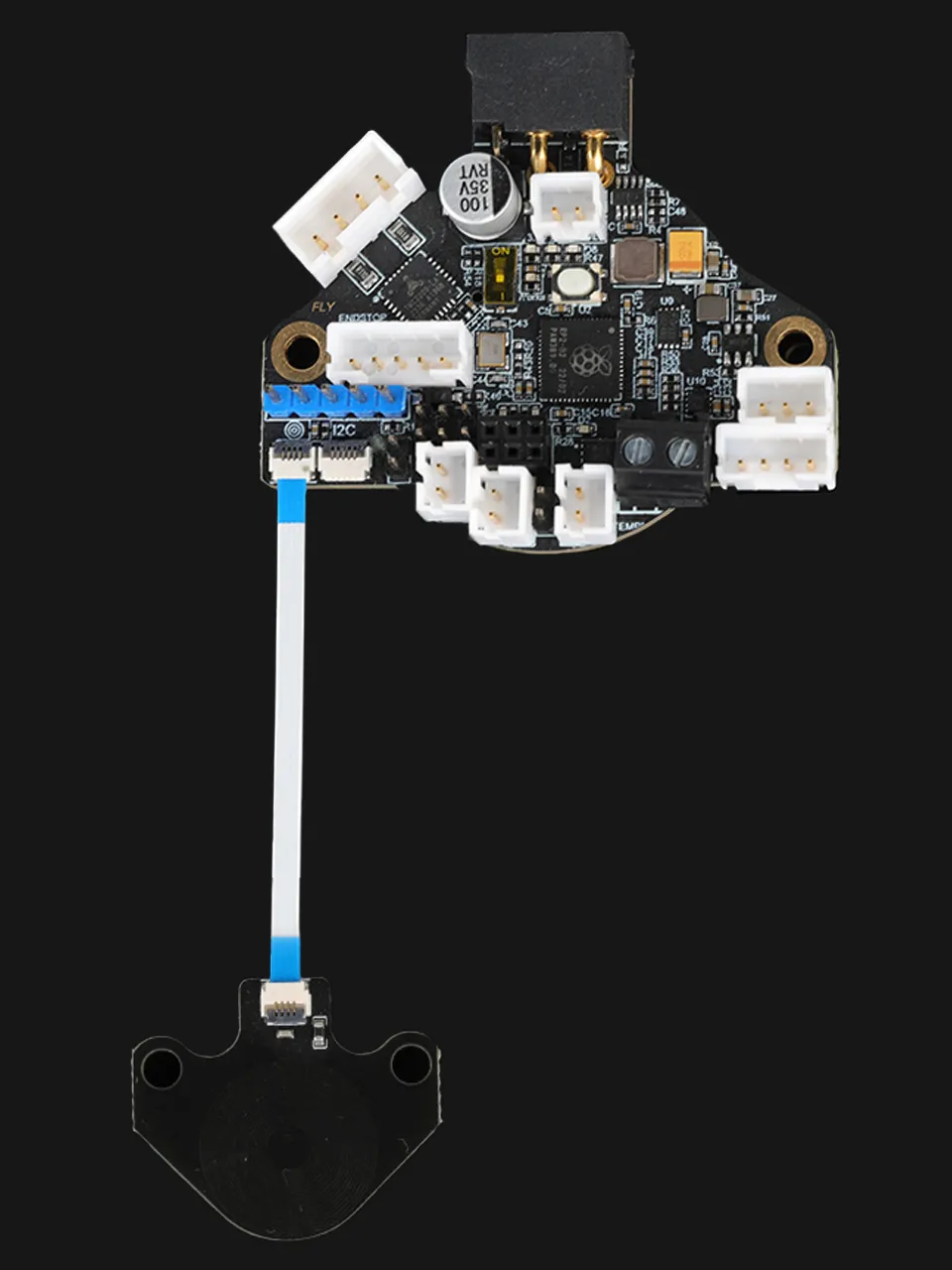

接线示意图​

  • 热敏电阻朝下

参考配置与使用说明​

扫床配置​

[probe_eddy_current fly_eddy_probe]
sensor_type: ldc1612
z_offset: 0.8
i2c_address: 43
i2c_mcu: SHT36
i2c_bus: i2c1e
x_offset: 0
y_offset: 0
speed:40
lift_speed: 5
  • 请注意请注意目前没有出外置1612模块 此配置暂时用不了
[probe_eddy_current fly_eddy_probe]
sensor_type: ldc1612
z_offset: 0.8
i2c_address: 42
i2c_mcu: SHT36
i2c_bus: i2c1e
x_offset: 0
y_offset: 0
speed:40
lift_speed: 5

温补配置​

[temperature_probe fly_probe]
sensor_type:Generic 3950
sensor_pin:SHT36:gpio28

bed_mesh配置​

  • [bed_mesh] 里的horizontal_move_z参数，建议设置为 2， 使扫描平台的时候，Eddy 尽可能的靠近平台
[bed_mesh]
horizontal_move_z: 2

操作说明​

注意事项
  • 请注意需要先做电流校准后在做线圈频率校准
  • 多Z轴机器需要手动调平一次做好全部校准后在进行调平一次，在重新做校准
  • 下位机固件要与Kliiper版本完全一致
信息
  • 请注意需要先做电流校准后在做线圈频率校准
  • 多Z轴机器需要手动调平一次做好全部校准后在进行调平一次，在重新做校准
  • 下位机固件要与Kliiper版本完全一致
  • 请使用FUIDD网页添加下方配置后在执行后面操作
    [force_move]
    enable_force_move: true

校准EDDY 电流​

  • 在控制台输入下方命令
    SET_KINEMATIC_POSITION z=80
  • 归位X与Y
    G28 X Y
  • 上述步骤完成后，需要校准 Eddy 的驱动电流，首先EDDY到移动热床中间然后抬高喷嘴与热床直接距离要求20mm。然后在控制台执行下方命令自动获取电流，最后SAVE_CONFIG保存参数。正常应该是16左右如果是0或者30请检查接线。
  • 请注意是离热床20mm高的位置
    LDC_CALIBRATE_DRIVE_CURRENT CHIP=fly_eddy_probe
  • 正常返回值应该在15左右
  • 校准完成后SAVE_CONFIG保存参数

校准Eddy 频率​

信息
  • 在安装 Eddy 时，底部之于喷嘴的位置需至少在喷嘴上面 1-2 mm
  • 校准校准Eddy频率时，线圈PCB要远离热床至少5mm
  • 然后将喷头移动到平台中心（注意：此步骤要确保机器没有加载 heightmap）
  • 开始手动 z 偏移校准 Paper test
    PROBE_EDDY_CURRENT_CALIBRATE CHIP=fly_eddy_probe
  • 校准完成后SAVE_CONFIG保存参数
  • 带有z_tilt或者quad_gantry_level（QGL）功能的打印机，先运行一次Z_TILT_ADJUST或者QUAD_GANTRY_LEVEL后重新校准一次校准Eddy频率

温度补偿说明​

  • 归位所有轴
  • 如果有[quad_gantry_level]或者 [z_tilt]，先运行一次Z_TILT_ADJUST或者QUAD_GANTRY_LEVEL后，在归位一次
  • 在控制台输入G0 Z5或者通过网页等方式，将Z轴移动到热床上方5mm
  • 执行下方代码将机器的idle timeout设置长一点，避免我们升温过程的时候 timeout
    SET_IDLE_TIMEOUT TIMEOUT=36000
  • 执行下方指令开始校准
    TEMPERATURE_PROBE_CALIBRATE PROBE=fly_eddy_probe TARGET=56 STEP=4
注意事项
  • 提示：在上方命令中，目标温度设置为56℃，适用于多数设备。
  • 如果您的 3D 打印机腔体的实际温度更高，您可以适当提高目标温度。
  • 请注意，目标温度越高，校准所需时间将相应延长，因为 Eddy 需要更长时间来达到温度平衡。

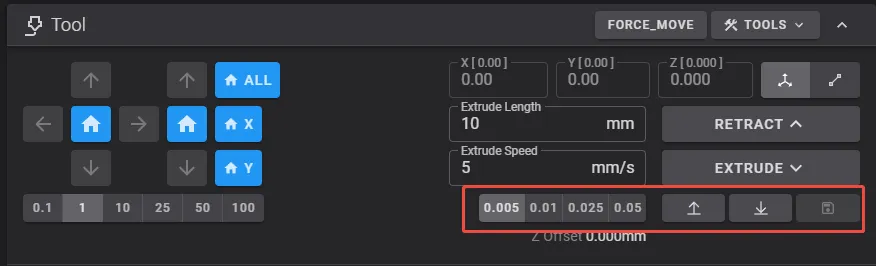

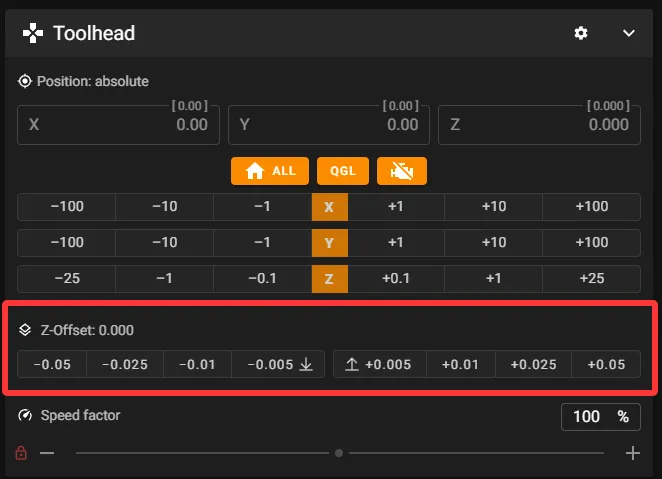

  1. 执行此操作后，UI 将显示 Z 轴调整框。请使用上述提到的手动 Z轴偏移校准（Paper Test）方法，将纸张夹在喷嘴和床面之间，然后确认该值。
  2. 接受值后，将热床温度调至最高，喷嘴温度调至 220℃。
  3. 如果您在有空调或开窗的房间中，为了确保 Eddy 的温度上升，建议关闭空调或窗户，因为风会影响温度的升高。
  4. 随着 Eddy 温度的上升，系统会自动提示您每隔 4℃执行一次手动 Z 偏移校准。热床温度很高，谨防烫伤!!!
  5. 重复手动 Z 偏移校准（Paper Test）直到校准完成。如果发现 Eddy 的温度不再上升，可以使用下面的相关命令提前结束校准。
  • 在漂移校准期间可用的额外 gcode 命令包括：TEMPERATURE_PROBE_NEXT
    • TEMPERATURE_PROBE_NEXT 可用于在达到步进增量前强制采样新数据。
    • TEMPERATURE_PROBE_COMPLETE 可用于在达到目标前完成校准。
    • ABORT 可用于终止校准并忽略结果。
  • 完成这些步骤后，Eddy 将能够在广泛的温度范围内提供出色的首层打印效果！

各类优化宏​

[quad_gantry_level]扫床优化​

  • 如果有配置[quad_gantry_level]可以添加下方宏到配置里面，没有则不需要添加
  • 此宏会随着龙门高低差降低降低探测高度
    [gcode_macro QUAD_GANTRY_LEVEL]
    rename_existing: _QUAD_GANTRY_LEVEL
    gcode:
        SAVE_GCODE_STATE NAME=STATE_QGL
        BED_MESH_CLEAR
        {% if not printer.quad_gantry_level.applied %}
        _QUAD_GANTRY_LEVEL horizontal_move_z=10 retry_tolerance=1
        {% endif %}
        _QUAD_GANTRY_LEVEL horizontal_move_z=2 METHOD=rapid_scan ADAPTIVE=1
        # G28 Z
        RESTORE_GCODE_STATE NAME=STATE_QGL

[z_tilt]扫床优化​

  • 如果有配置[z_tilt]可以添加下方宏到配置里面，没有则不需要添加
  • 此宏会随着龙门高低差降低降低探测高度
    [gcode_macro Z_TILT_ADJUST]
    rename_existing: _Z_TILT_ADJUST
    gcode:
        SAVE_GCODE_STATE NAME=STATE_Z_TILT
        BED_MESH_CLEAR
        {% if not printer.z_tilt.applied %}
        _Z_TILT_ADJUST horizontal_move_z=10 retry_tolerance=1
        {% endif %}
        _Z_TILT_ADJUST horizontal_move_z=2 METHOD=rapid_scan ADAPTIVE=1
        # G28 Z
        RESTORE_GCODE_STATE NAME=STATE_Z_TILT

扫床优化​

  • 如果使用大功率交流热床（500W以上）
  • 下方宏是在扫床时候关闭热床扫床完成后重新加热
    [gcode_macro BED_MESH_CALIBRATE]
    rename_existing: _BED_MESH_CALIBRATE
    gcode:
        {% set TARGET_TEMP = printer.heater_bed.target %}
        M140 S0
        _BED_MESH_CALIBRATE {rawparams}
        M140 S{TARGET_TEMP}

网床指令​

  • 扫描整个网床指令
    BED_MESH_CALIBRATE METHOD=rapid_scan
  • 局域网床指令，需要确保Klipper可以使用对象排除功能，建议添加到开始宏中
    BED_MESH_CALIBRATE METHOD=rapid_scan adaptive=1

线圈模型下载链接​

https://cdn.mellow.klipper.cn/STEP/sen.step
https://cdn.mellow.klipper.cn/STEP/1612.step
