屏幕接线与配置

信息

• lite2.1 需要使用SSH连接到系统后输入下方指令后才可以使用Fly Tools屏幕配置

sudo sed -i 's/board=fly-lite2/board=fly-lite2.1/g' /boot/FlyOS-Env.txt

• Fly Tools需要上位机联网后输入上位机的IP+:9999访问
• 比如192.168.6.110:9999

TFT屏幕

• 需要在FLY TOOLS中打开KS

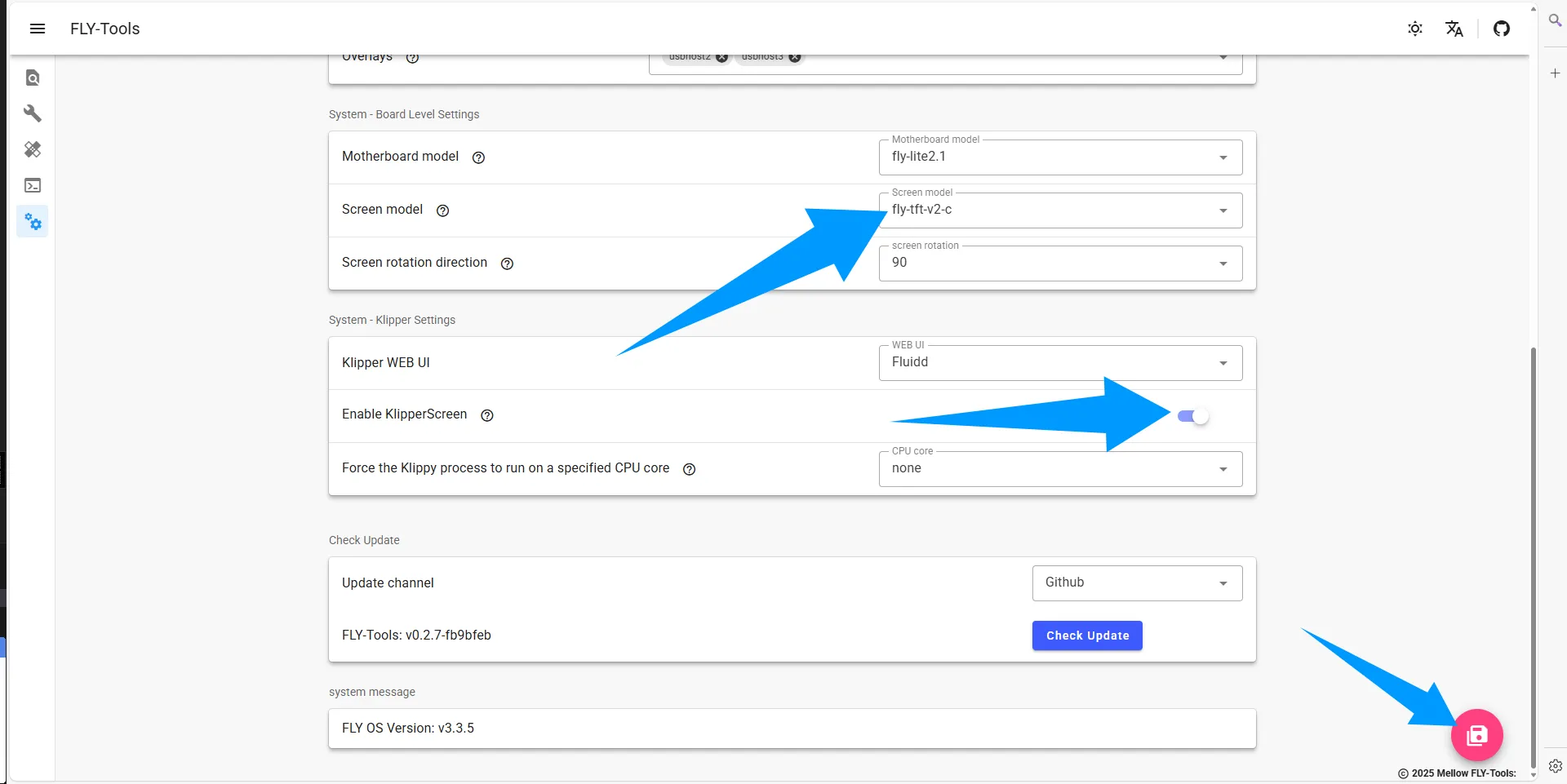

TFT电容屏配置

方法一

• 电容配置需要使用下方命令配置成fly-tft-v2-c

sudo sed '11s/screen=none/screen=fly-tft-v2-c/' -i /boot/FlyOS-Env.txt

• 请确认屏幕背面拨码拨到Cap
• 使用下方命令查看是否修改成功

sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

• 电容屏修改电阻屏配置使用下方命令

sudo sed -i '11{/^#/!s/screen=fly-tft-v2-c/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

方法二

• 使用工具：一个读卡器，一个刷好lite2镜像sd/TF卡
• 把sd/tf卡插入读卡器,插到电脑usb口,此时电脑会出现这个boot盘符

• 鼠标右键点击一下boot盘符会出现下方图片文件

• 找到一个名称为FlyOS-Env.txt的文件

• 右键双击打开FlyOS-Env.txt的文件
• 找到图片里面的8行11行按照图片进行修改配置

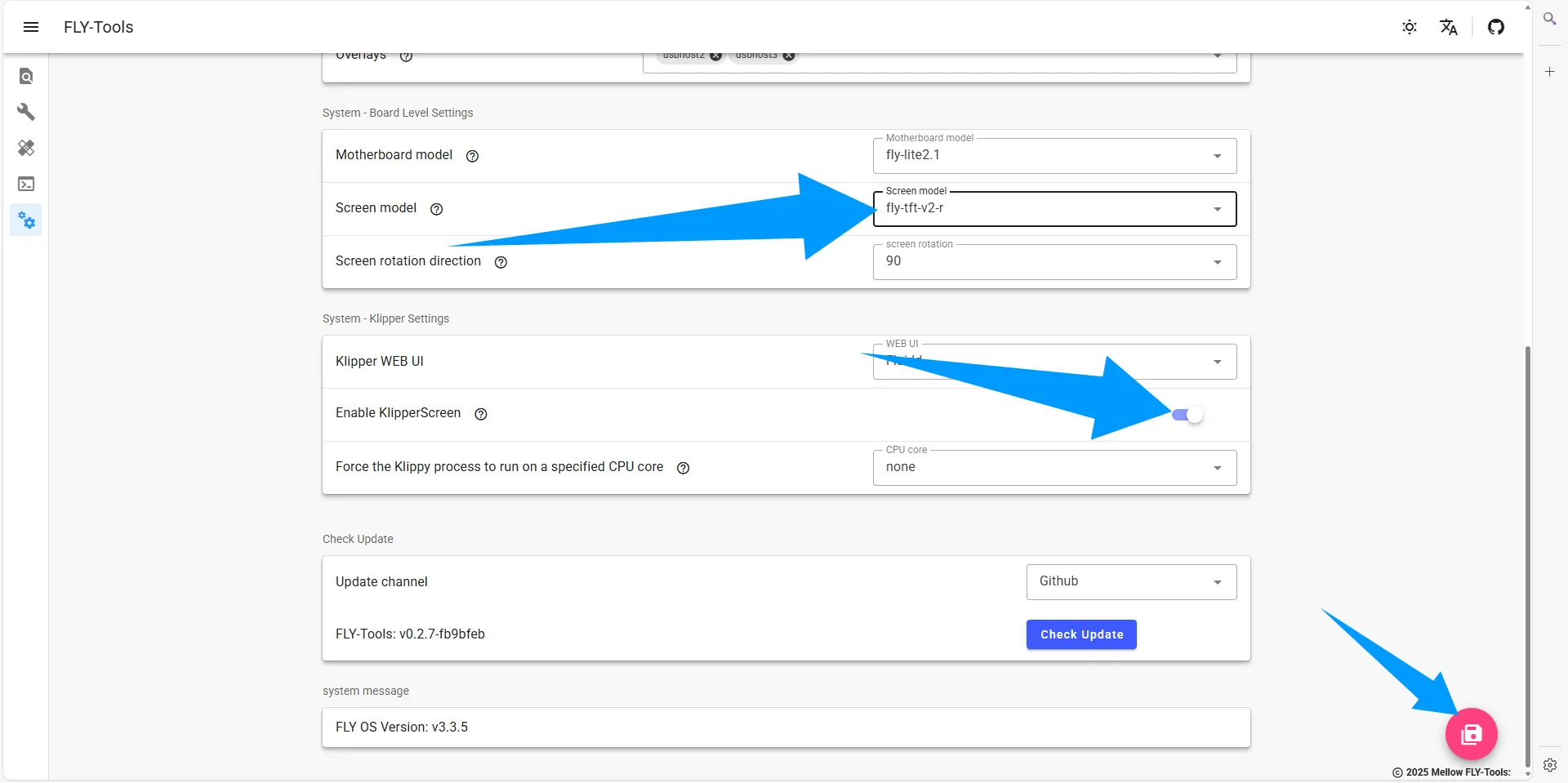

TFT电阻屏配置

方法一

• 电阻屏配置需要使用下方命令配置成fly-tft-v2-r

sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

• 请确认屏幕背面拨码拨到Resi
• 使用下方命令查看是否修改成功

sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

• 电阻屏修改电容屏配置使用下方命令

sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v2-c/}' /boot/FlyOS-Env.txt

方法二

• 使用工具：一个读卡器，一个刷好lite2镜像sd/TF卡
• 把sd/tf卡插入读卡器,插到电脑usb口,此时电脑会出现这个boot盘符

• 鼠标右键点击一下boot盘符会出现下方图片文件

• 找到一个名称为FlyOS-Env.txt的文件

• 右键双击打开FlyOS-Env.txt的文件
• 找到图片里面的8行11行按照图片进行修改配置

• FLY-Lite TFT屏接线


HDMI配置

• 需要在FLY TOOLS中按下方配置屏幕并且打开KS


方法

• 使用工具：一个读卡器，一个刷好lite2镜像sd/TF卡
• 把sd/tf卡插入读卡器,插到电脑usb口,此时电脑会出现这个boot盘符

• 鼠标右键点击一下boot盘符会出现下方图片文件

• 找到一个名称为FlyOS-Env.txt的文件

• 右键双击打开FlyOS-Env.txt的文件
• 找到图片里面的8行11行按照图片进行修改配置

• FLY-Lite HDMI屏接线
