重要说明

注意事项
  • 本教程专门介绍工具板的接线与搜索ID,相关步骤不适用于主板,请注意区分。
  • 如果您不使用工具板,请忽略本教程。

工具板ID读取查看

  • 请准备一条具有数据传输功能的数据线,如果长度特别长建议使用带磁环的数据线

  • 搜索ID前使用XT30数据线将工具板与连接到刷了桥接固件的Super8主板

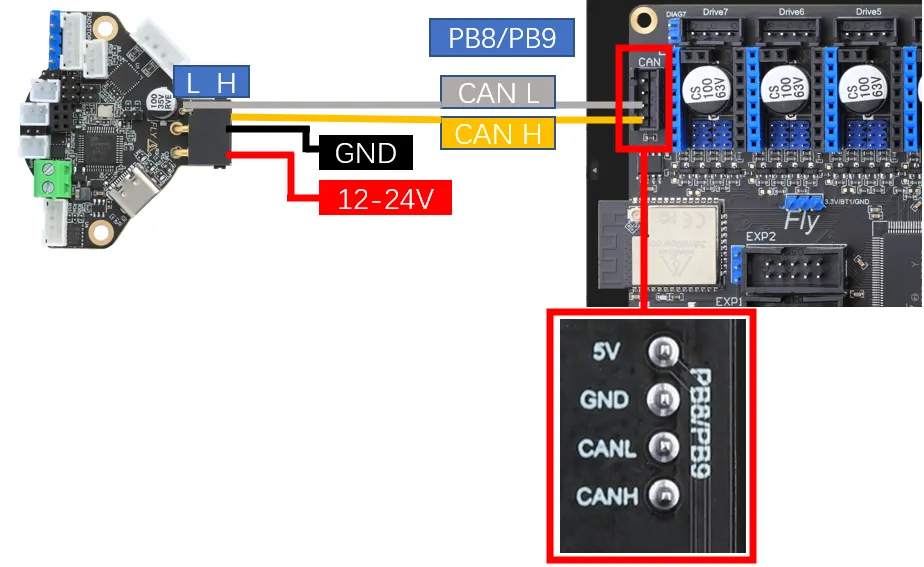

  • CAN工具板接线参考

    注意事项

    须知
    • 操作前请确保工具板已经刷入CAN固件;
    • 本教程仅适用于工具板ID搜索,非主板ID搜索;
    • 请将工具板连接至UTOC或刷有USB转CAN固件的主板;
    • 再将UTOC或刷有USB转CAN固件的主板连接到上位机,方可进行后续操作

    CAN注意事项

    • 本教程默认您的上位机已经进行CAN配置
    • 如果您使用Fly的上位机并且使用的是Fly-Armbian或者Fly-FAST系统则默认已经配置好CAN并且CAN的速率为1M
    • 如果您是第一次使用CAN,请务必先阅读下方教程
    • CAN配置教程

    连接到SSH

    • 请先通过网络登录到SSH
    • 请注意需要确保是使用网络登录SSH而不是使用串口登录

    搜索设备

    • 现在你已经正常登录到上位机了可以输入lsusb搜索设备,将会以下几种情况之一
      • 输入lsusb提示找不到ls指令,则可以输入下方指令来安装指令
        sudo apt-get install usbutils
      • 输入lsusb后什么反应都没有,这是系统问题这边无能为力,你需要更换系统或者使用确定正常的系统
      • 出现下方图片中的信息,请注意这只是参考。你只需要确定有出现1d50:606f即可
    • 1d50:606f 属于本次你要用到的设备
    • 如果有多个1d50:606f,需要排除一个,否则会影响后续烧录与固件连接,如FLY MINI PAD则建议使用板载UTOC不要使用其他CAN桥接设备
    • 如果没有,请自行检查数据线是否接好,固件有没有刷对。
    注意事项

    1d50:606f时候才能去搜索CAN ID

    搜索CAN ID

    • 输入下方指令进行ID搜索
    ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
    • 执行搜索指令后,将会以下几种情况,请根据您的情况进行排查与判断
      • 如果出现ID并在最后面的Application:显示Klipper则代表此ID可以直接使用
      • 如果出现ID并在最后面的Application:显示CANBOOT或者Katapult则代表需要刷固件才可以使用
      • 出现Total 0 uuids found则有以下几种情况
        • CAN网络配置有问题
        • CAN速率不一致,请确保上位机CAN速率与主板,工具板等是否一致
        • 已经在Klipper配置了对应ID则,需要在系统配置里面先屏蔽ID后关机,断电在开机

    将CAN的ID,填写到到配置里面

    • 将查询到的UUID复制,然后到 printer.cfg 配置

    • 如果Application:显示Canboot则无法配置到配置里面,需要刷Klipper固件才能进行下一步

      危险

      注意:文档中所出现的所有ID均为示例,实际每个主板的ID均不一致,请根据实际获取到的ID修改填写。

    • fluidd为: {…} ,点击进去,即可找到 printer.cfg
    • mainsail为:机器,点击进去,即可找到 printer.cfg
    • 下方是参考配置

      注意事项
      • 下方配置中的toolboard是指工具板名称,如果是其他名称请替换为对应名称
      危险
      [mcu toolboard]
      canbus_uuid: <这里替换为你刚刚查询到的ID>
      • 下方是一个主板加一个工具板情况下的参考配置MCU ID方法
      • 如果是主板ID则一定是[mcu toolboard] 再加上canbus_uuid:在加上你搜索到的ID
      • 下方是参考配置
      • 请注意本教程是针对工具板ID搜索与配置,正常情况是已经正常连接到主板了
      • 并且主板一定是[mcu],工具板才是[mcu toolboard]
      • 点击右上角的SAVE & RESTART点击后会自动保存并重启klipper
