屏幕接线与配置

屏幕接线

重要安全提示

• 使用FPC排线连接HDMI屏幕时,请务必在完全断电状态下操作,防止屏幕损坏
• TFT屏幕使用线束或FPC排线连接,请在断电状态下按图示线序接线,并确认插头方向,避免接错导致设备故障

• TFT V1接口接线
• HDMI接线

Gemini V3 TFT 接线

提示

• Gemini V3 主板的 FPC 屏幕接口为 TFT V1 接口，请勿按其他版本接口接线
• 线束接线和 FPC 接线方式不同，请按实际屏幕及线材选择对应说明

TFT 线束接线

1. TFT屏幕安装示意

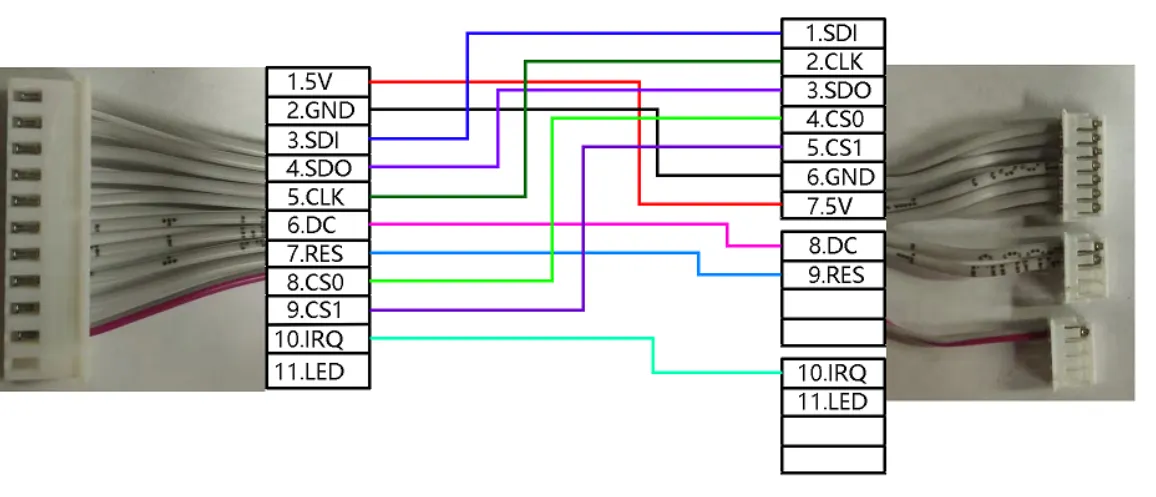

线序参考 Loading...

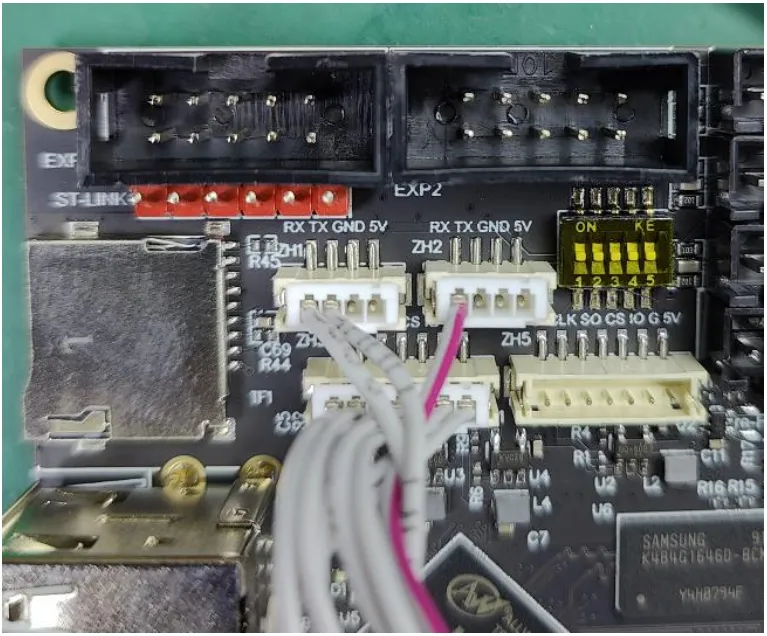

连接方式 Loading...

TFT FPC 接线

• 以下图片分别为 FLY-TFT-V1 和 FLY-TFT-V2 屏幕与 Gemini V3 的 FPC 连接示意，请按屏幕型号选择对应图片
• 接线时请确认 FPC 排线金手指方向及接口锁扣已正确固定

2. FLY-TFT-V1 屏幕 FPC 接线示意

Loading...

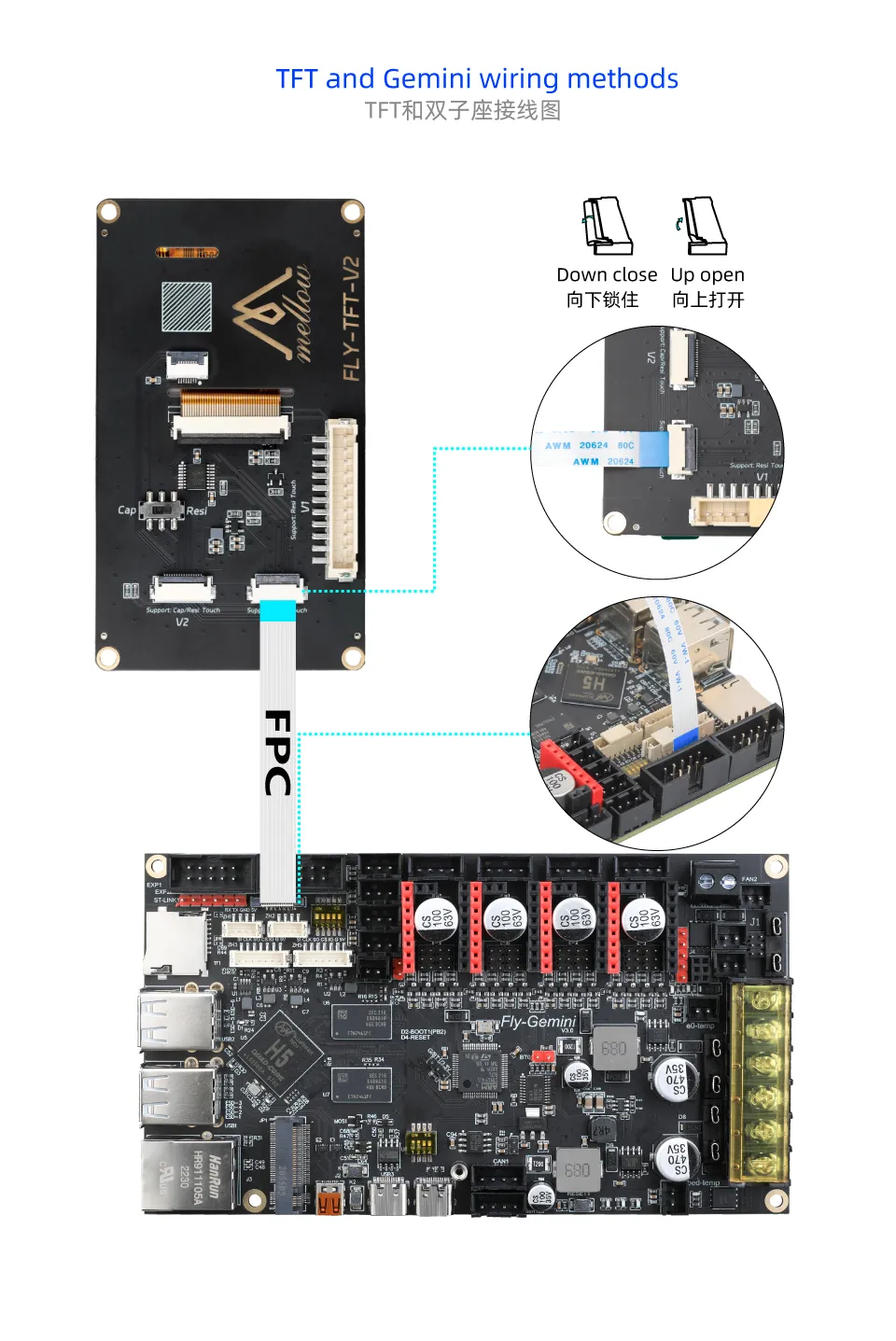

3. FLY-TFT-V2 屏幕 FPC 接线示意

Loading...

HDMI接线

HDMI FPC 排线规格

使用 FPC-HDMI 接口连接 FLY HDMI 屏幕时，请使用以下规格：

• FPC规格：FPC 软排线-25P-反向-0.5mm-1米

标准 HDMI 接口连接不需要使用此 FPC 排线。

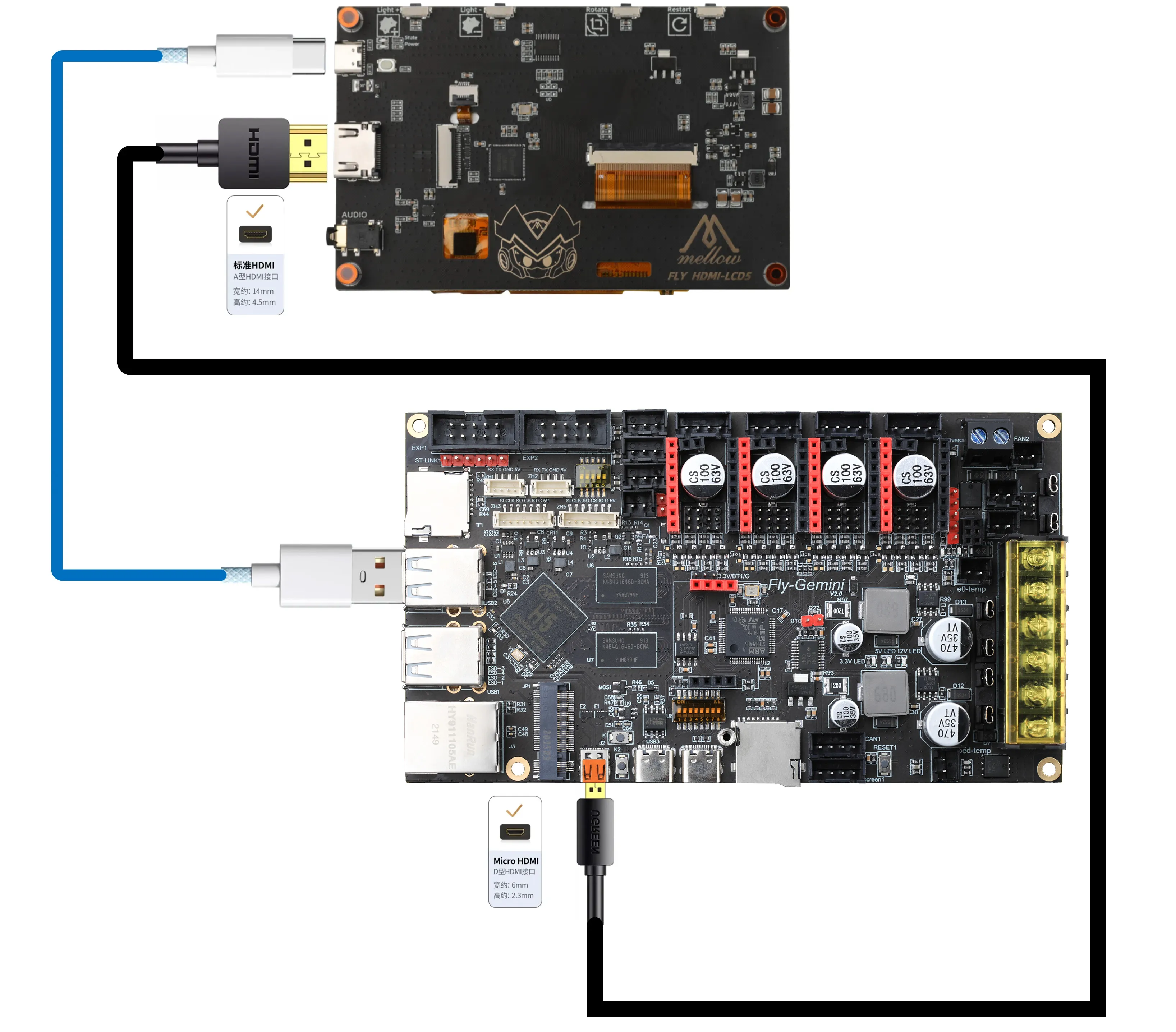

1. FLY-HDMI-LCD5屏幕接线示意

Loading...

屏幕配置

FLYOS-FAST系统屏幕配置

1. 浏览器访问设备IP地址,例如:http://192.168.6.110/

fluidd界面操作:取消勾选"筛选隐藏的文件和文件夹" Loading...

mainsail界面操作:勾选"显示隐藏文件" Loading...

2. 进入显示的.flyos-config文件夹,找到sys-config.conf配置文件

Loading...

3. 编辑sys-config.conf文件,根据屏幕类型修改对应配置项

• TFT电阻屏幕配置方法
• HDMI屏幕配置方法

• 需要将screen=后面修改成fly-tft-v1
• 如需使用 FLY Screen，需要设置klipper_screen=0；如果 klipper_screen=1 与 fly_screen=1 同时开启，默认启用 KlipperScreen
• 需要将fly_screen=0改成fly_screen=1
• 下方是修改好后的参考

screen=fly-tft-v1

• 同时需要修改

klipper_screen=0
fly_screen=1

Loading...

• 需要将screen=后面修改成hdmi
• 如需使用 FLY Screen，需要设置klipper_screen=0；如果 klipper_screen=1 与 fly_screen=1 同时开启，默认启用 KlipperScreen
• 需要将fly_screen=0改成fly_screen=1
• 下方是修改好后的参考

screen=hdmi

• 同时需要修改

klipper_screen=0
fly_screen=1

配置注意事项

• 请确认屏幕背面拨码开关正确设置:电阻屏拨至Resi
• 配置文件格式必须为key=value,等号后面不能有空格
• 禁止私自修改配置文件格式,否则配置不会生效

4. 保存配置后

重要提示

修改配置后，请重启系统使配置生效
