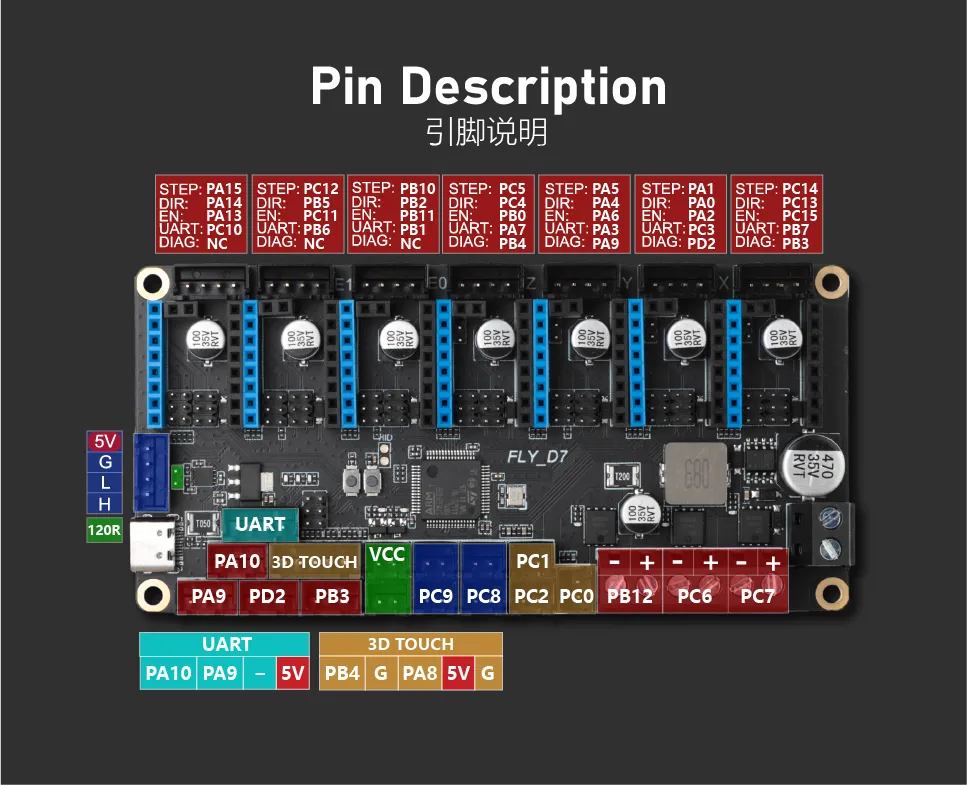

PIN脚说明
主板驱动跳线
- STEP/DIR模式。 在这个模式下，通过使用跳线帽来设置细分，通过调节电位器来调整电流。最常见的是A4988、8825驱动需要查询厂家提供的细分配置表，然后通过跳线帽来设置细分。
- UART模式。 最常见的使用这种模式的驱动有：TMC2208、TMC2209、TMC2226等。这类驱动芯片可以与主控进行UART异步串行通信，可以通过修改配置文件来设置驱动的细分、运行电流、静音模式等。
- SPI模式。 最常见的使用这种模式的驱动有：TMC5160、TMC2130、TMC2240样的也可以通过修改配置文件来设置驱动的细分、运行电流、静音模式等。

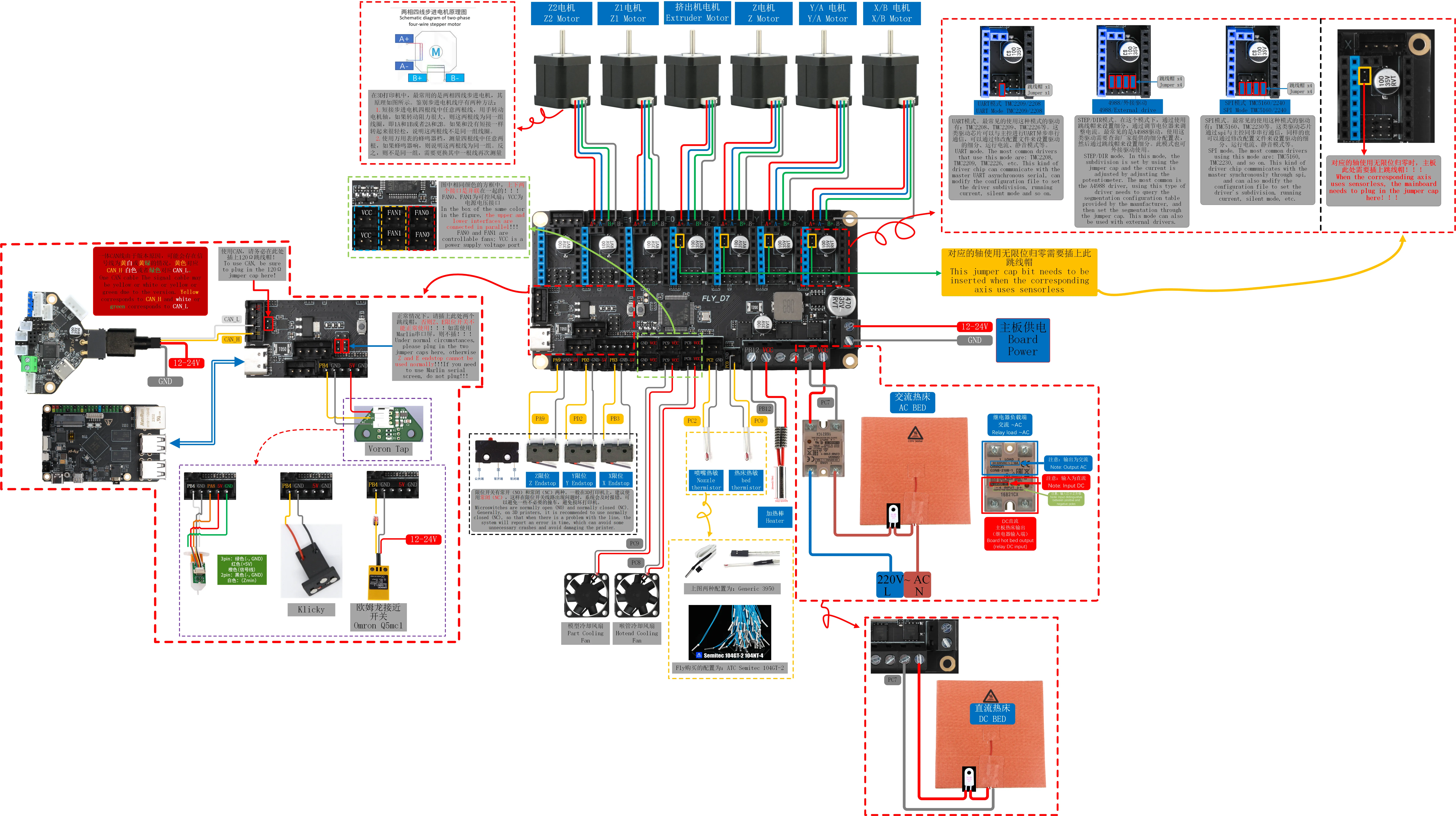

主板接线
注意事项
由于图片分辨率太高，在网页上浏览无法看清，请将鼠标光标放在接线图上方，单击右键，将 图片另存为 到桌面再查看！
