外置驱动使用教程

外置驱动使用教程

注意事项

须知
  • 本教程基于Klipper进行控制
  • 模块使用共阳极接线

驱动接线

信息
  • 下面两种方法只需要二选一即可

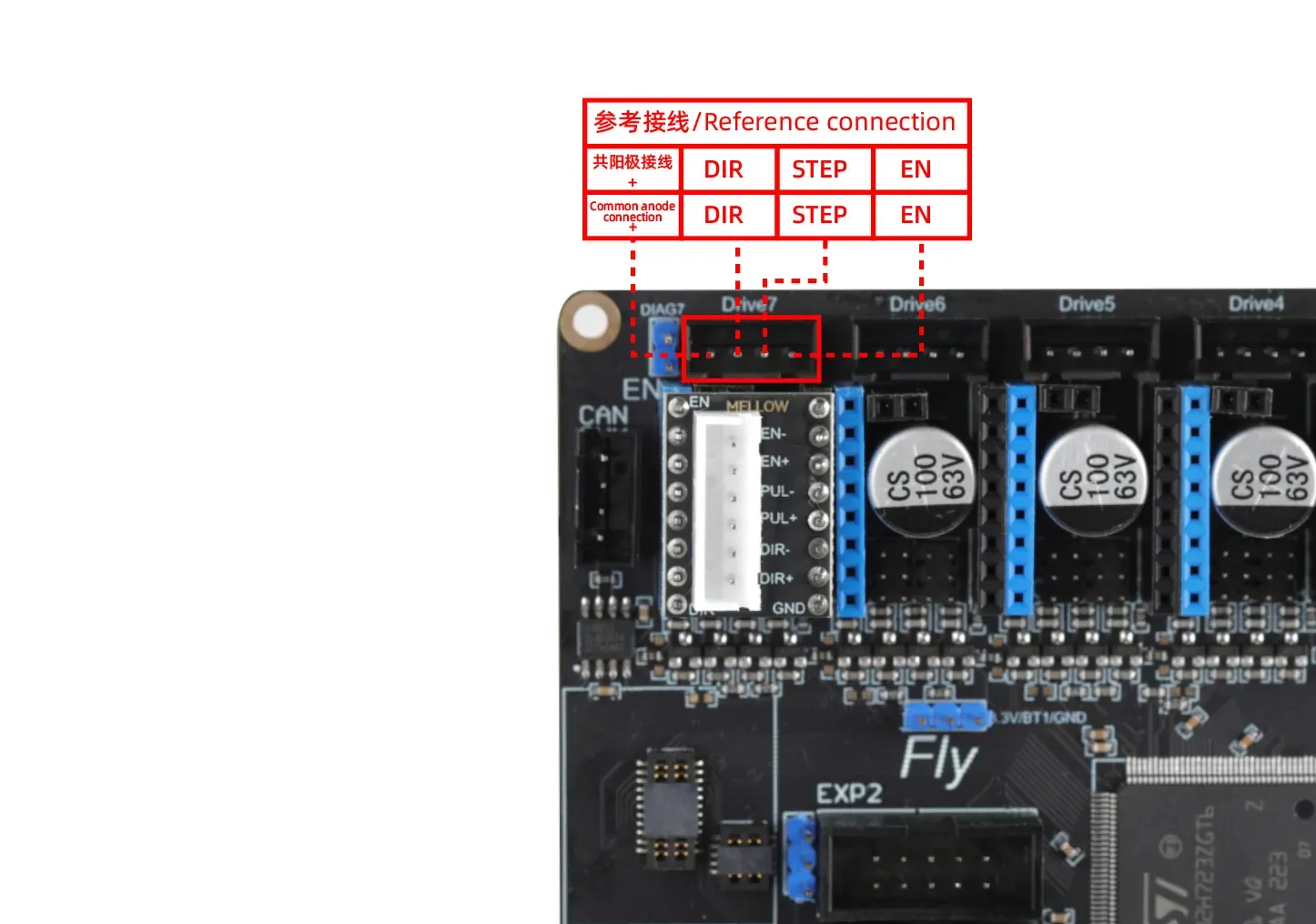

  • 第一种接线
  • 第二种接线

驱动细分跳线

  • 无需任何驱动跳线!!!

驱动自带拨码

  • 驱动自带拨码建议使用3200

klipper参考配置

配置项操作说明相关配置
驱动类型无需配置(外置驱动由驱动本身拨码开关设定)
微步 (microsteps:)设置为 16
Loading...
脉冲时长 (step_pulse_duration:)添加并设置为 0.000004
Loading...
使能引脚 (enable_pin:)移除引脚定义前的 ! 符号

驱动脉冲说明

信息
  • 出现打印模型偏移
  • 电机振动,异响,各种奇怪问题
  • 可修改step_pulse_duration: 0.000004
  • 加大此值0.000009比如0.00001或者0.00002
Loading...
