主板注意事项

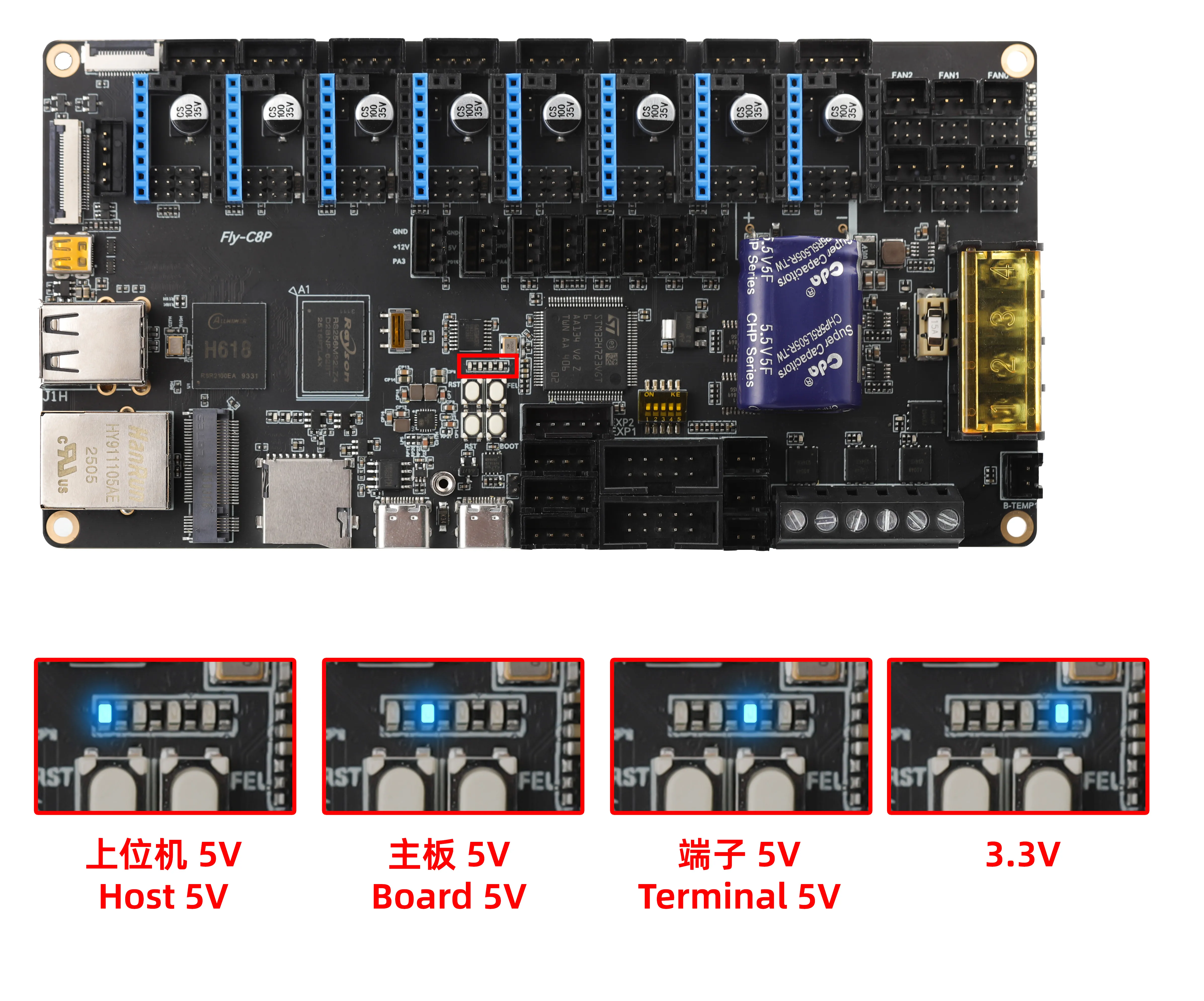

电源指示灯

问题排查

须知

• 在没有任何外接设备情况下（驱动、限位、12864等）
• 只通过TYPE-C供电至少会常亮3.3V

• 如果接上主板电源与驱动电源后5V灯不亮，需要联系客服售后

驱动

• 主板支持外置驱动 接线与配置教程

限位口

• 请注意接线顺序，三线限位需要注意5V、GND、S这三个如果接错很可能导致主板损坏
• 如果两线直接接S与GND即可
• PL08与其他接近开关需要在信号口外接二极管将电压降低到3.3V以下
