屏幕接线与配置

c8 v1.0-1.2 屏幕接线与配置

• c8 v1.0-1.2的接线图

c8 v1.3 屏幕接线

• c8 v1.3的接线图

c8 v1.0-1.2 G2T安装配置参考

• G2T

• Fly Tools需要上位机联网后输入上位机的IP+:9999访问

• 比如192.168.6.110:9999

:::

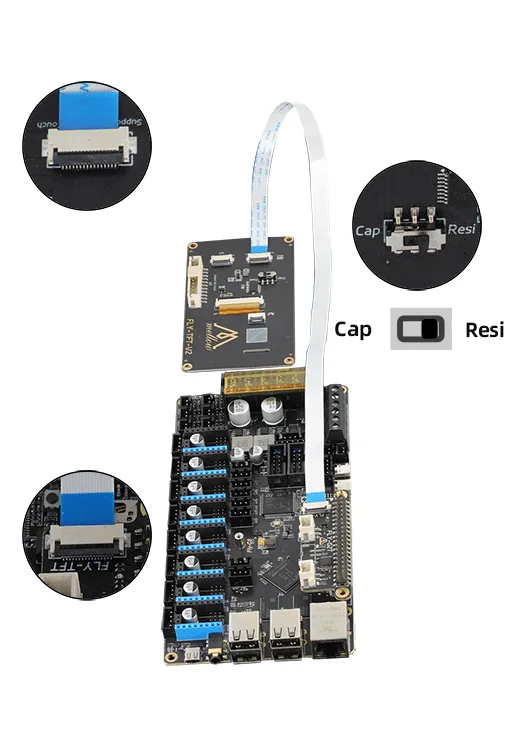

TFT接线

• 需要在FLY TOOLS中按下方配置屏幕并且打开KS

• FLY-Pi TFT屏接线

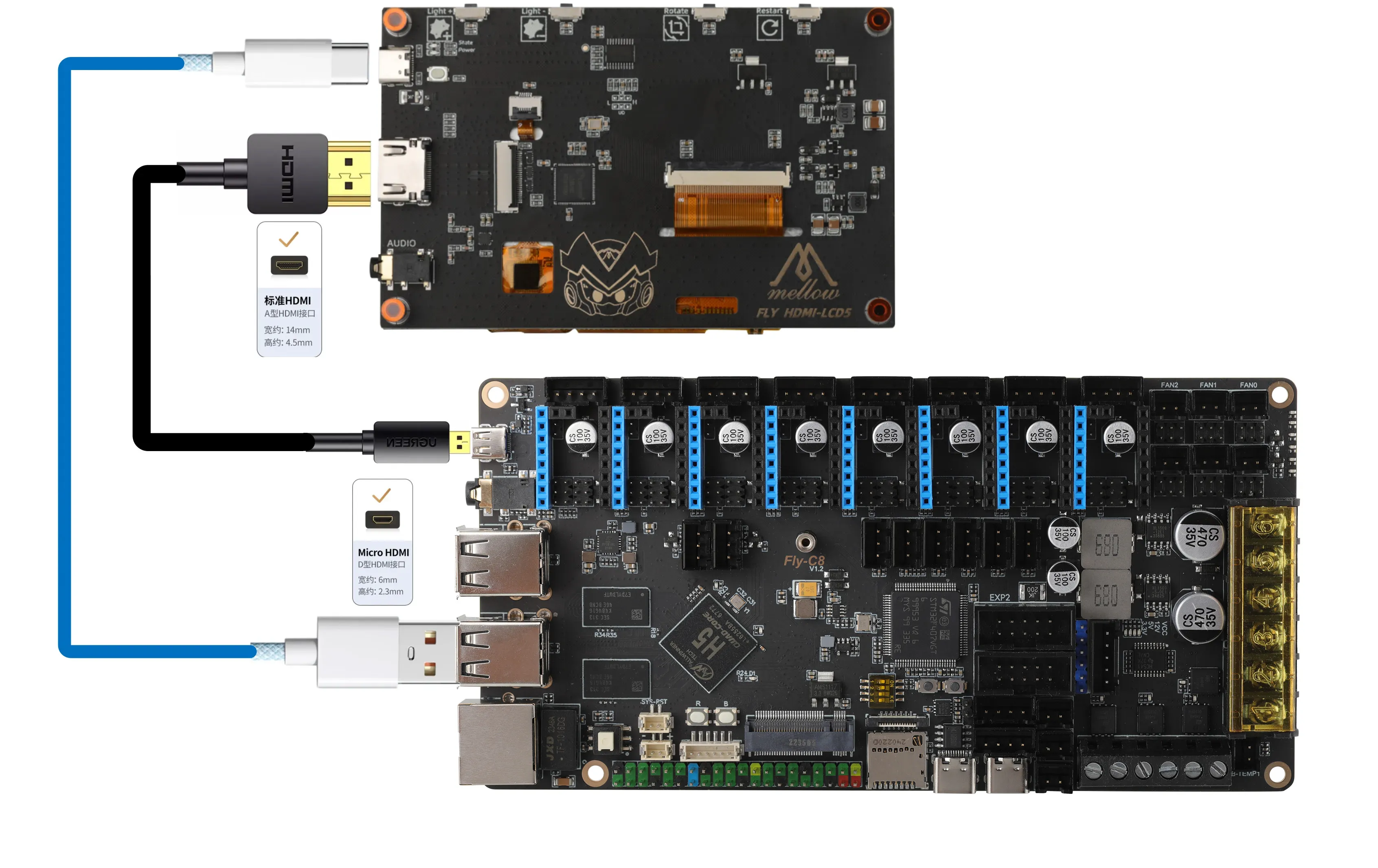

HDMI接线

• 需要在FLY TOOLS中按下方配置屏幕并且打开KS

• 使用FPC转HDMI模块
• 请注意需要接上带有数据传输功能type-c到模块上


TFT屏幕配置

TFT屏幕

• 需要在FLY TOOLS中打开KS


TFT电容屏配置

方法一

• 电容配置需要使用下方命令配置成fly-tft-v2-c

sudo sed '11s/screen=none/screen=fly-tft-v2-c/' -i /boot/FlyOS-Env.txt

• 请确认屏幕背面拨码拨到Cap
• 使用下方命令查看是否修改成功

sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

• 电容屏修改电阻屏配置使用下方命令

sudo sed -i '11{/^#/!s/screen=fly-tft-v2-c/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

TFT电阻屏配置

方法一

• 电阻屏配置需要使用下方命令配置成fly-tft-v2-r

sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

• 请确认屏幕背面拨码拨到Resi
• 使用下方命令查看是否修改成功

sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

• 电阻屏修改电容屏配置使用下方命令

sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v2-c/}' /boot/FlyOS-Env.txt

---
