通过SSH连接上位机

危险

• 此文档仅适用于FLY上位机,其它设备仅供参考。
• 如果是编译与烧录固件,请查看网络连接教程而不是串口连接教程

• 可以使用串口或者WIFI连接到设备
• 请提前准备好MobaXterm_Personal或其他SSH终端工具
• 请确定SD卡或者M2WE有烧录对应上位机的系统
• 如果上位机不能正常启动请把驱动,限位,风扇,等外设拆除!!!
• 最后请通过网络连接到SSH方便编译固件!!
• 需要编译固件请看通过WIFI或者网线连接上位机教程

供电

• 使用USB Type-c线材将FLY的上位机与电脑连接

• 需要确保USB Type-C是具有数据传输功能!

• 系统启动后会有指示灯快速闪烁!!

• 闪烁则代表系统已经启动

  • FLY-C8
  • FLY-Pi v2
  • FLY-Pi(π)
  • FLY-Gemini
  • FLY-MiniPad
  • FLY-Pi Lite2

  • FLY-C8

  Loading...

  • FLY-Pi v2

  Loading...

  • FLY-Pi

  Loading...

  • FLY-Gemini

  Loading...

  • FLY-MiniPad

  Loading...

  • FLY-Pi Lite2

  Loading...

• 通过网页连接
• 串口连接
• 网络连接

通过网页使用串口连接到上位机SSH

• 将上位机通过USB连接电脑后,点击下方的设备连接

• 如果正常会显示USB Serial或者其他类似设备

• 选择对应的设备, 然后点击连接

• 连接成功后会有提示

• FlyOS-FAST 默认用户名root, 默认密码mellow

• 从V1.3.2版本开始,FAST系统使用串口连接双击或连续按两次回车键自动登录

• 回车后会出现下图所示内容

  Loading...

提示

• 出现下方界面则代表登录成功
• FAST系统在V1.3.0版本后更新下方样式

Loading...

• 点击前往网页串口终端工具

使用串口连接到上位机SSH

• 如果上位机与电脑连接正常,打开设备管理器,就可以看到CH340的端口了

Loading...

• 打开MobaXterm,进行如下设置,端口选择前面在设备管理器看到的端口

Loading...

• 请注意Speed(bps)*需要选择115200

Loading...

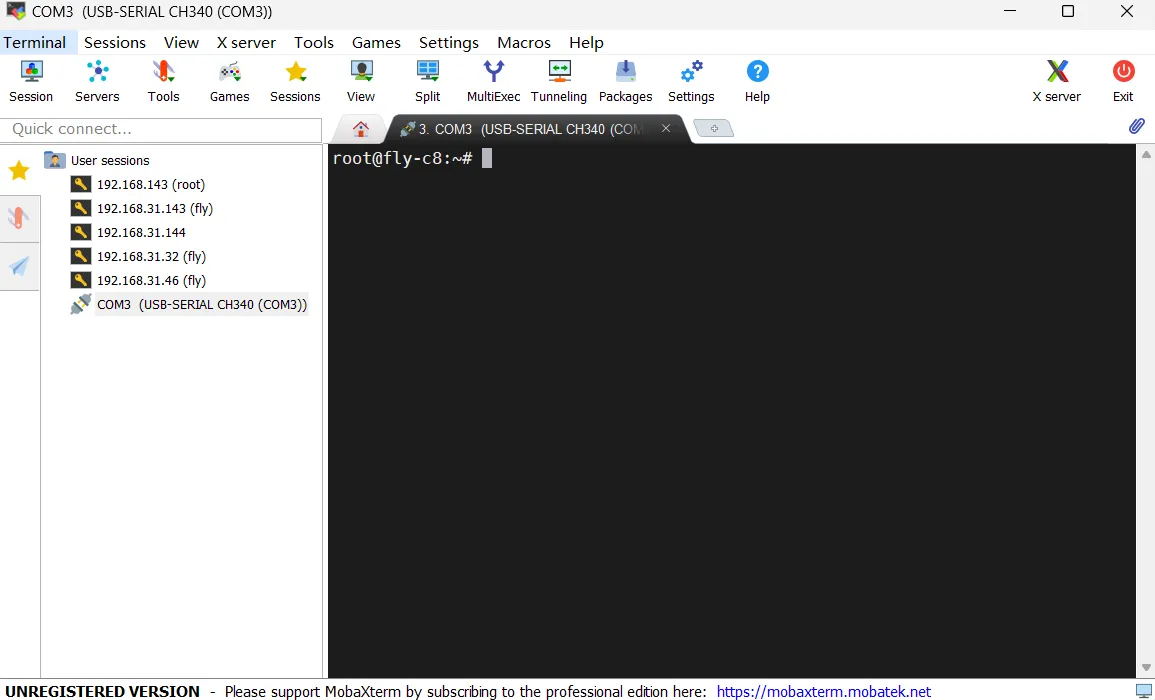

• 一切正常的话就可以看到启动画面了
• 等待片刻,出现这个画面就是启动了

Loading...

如果等了几分钟后,像下图一样,界面没有任何显示,按几下回车键即可

Loading...

• FlyOS-FAST 默认用户名root, 默认密码mellow

• 从V1.3.2版本开始,FAST系统使用串口连接双击或连续按两次回车键自动登录

• 回车后会出现下图所示内容

  Loading...

提示

• 出现下方界面则代表登录成功
• FAST系统在V1.3.0版本后更新下方样式

Loading...

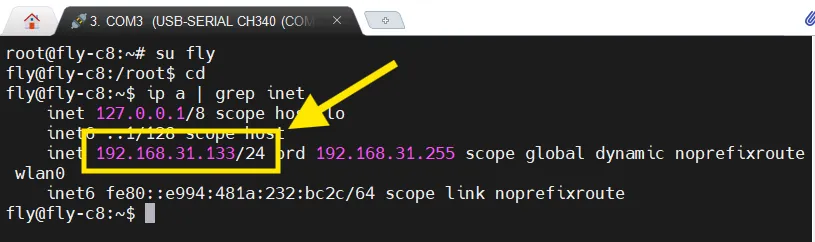

• 如果需要查看设备IP需要全部有连接网线或者连接好WIFI 连接WIFI

使用网络IP连接到上位机SSH

• 请登录上位机连接的路由器后台,除非你知道上位机IP地址
• 请确保你清楚上位机的用户名与密码
• FlyOS-FAST 默认用户名root, 默认密码mellow
• 如果主板已经启动且已经连接到网络,可以使用下面方法连接到SSH
• 打开MobaXterm,进行如下设置,IP填写前面查看的,也可以在路由器后台查看

Loading...

注意:这里第4步输入的上位机的用户名

Loading...

• 第一次连接回弹出这个窗口,点击Accept即可

Loading...

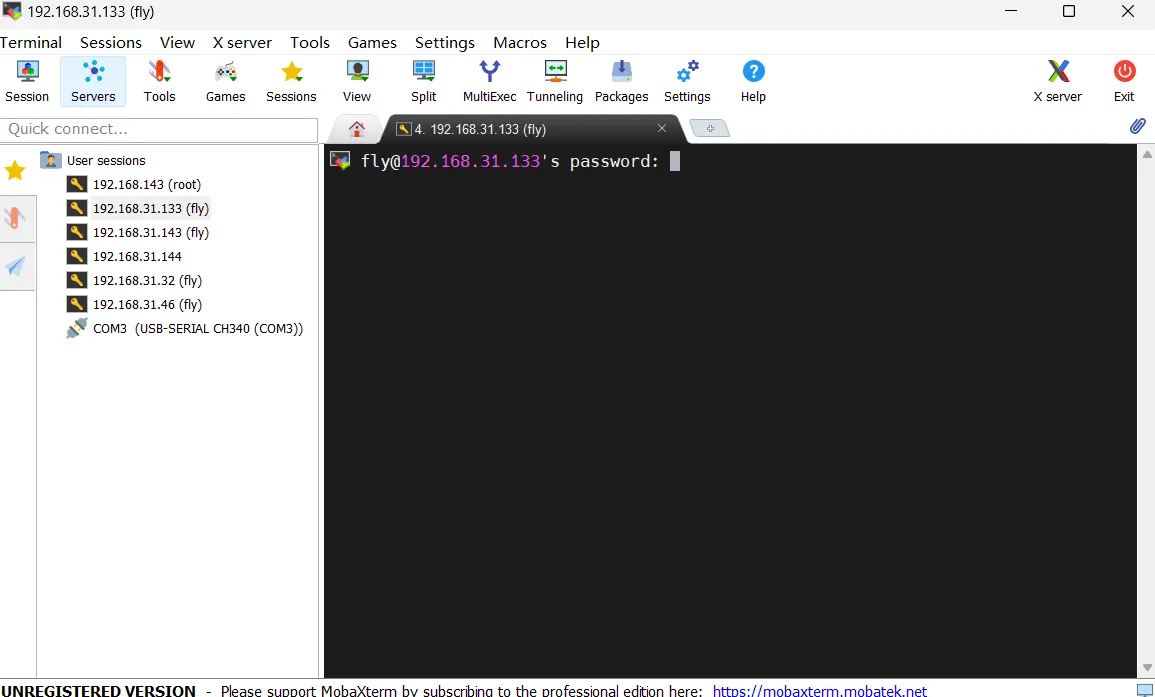

• 提示输入密码,输入上位机密码后回车

注意:这里输入的密码是看不到的,输完后直接回车即可

• FLY-FAST系统,用户名为:root,密码为:mellow

Loading...

提示

• 出现下方界面则代表登录成功
• FAST系统在V1.3.0版本后更新下方样式

Loading...

• 登录成功
